Платы расширения
S748-S772 Руководство по эксплуатации
123
10.1.3
Плата расширения -PROFIBUS-
В данной главе описана плата расширения PROFIBUS для S700. Информация об объеме
функций и протоколе ПО приведена в нашем руководстве «Коммуникационный профиль
PROFIBUS DP».
Плата расширения PROFIBUS имеет два параллельных 8-полюсных гнезда Sub-D.
Питание платы расширения осуществляется сервоусилителем.
10.1.3.1
Компоненты для подсоединения
Выбор кабелей, проводка кабелей, экранирование, штекеры для подключения шины,
согласующие резисторы шины и время цикла описаны в «Директивах по монтажу PROFIBUS-
DP/FMS» организации пользователей PROFIBUS PNO.
10.1.3.2

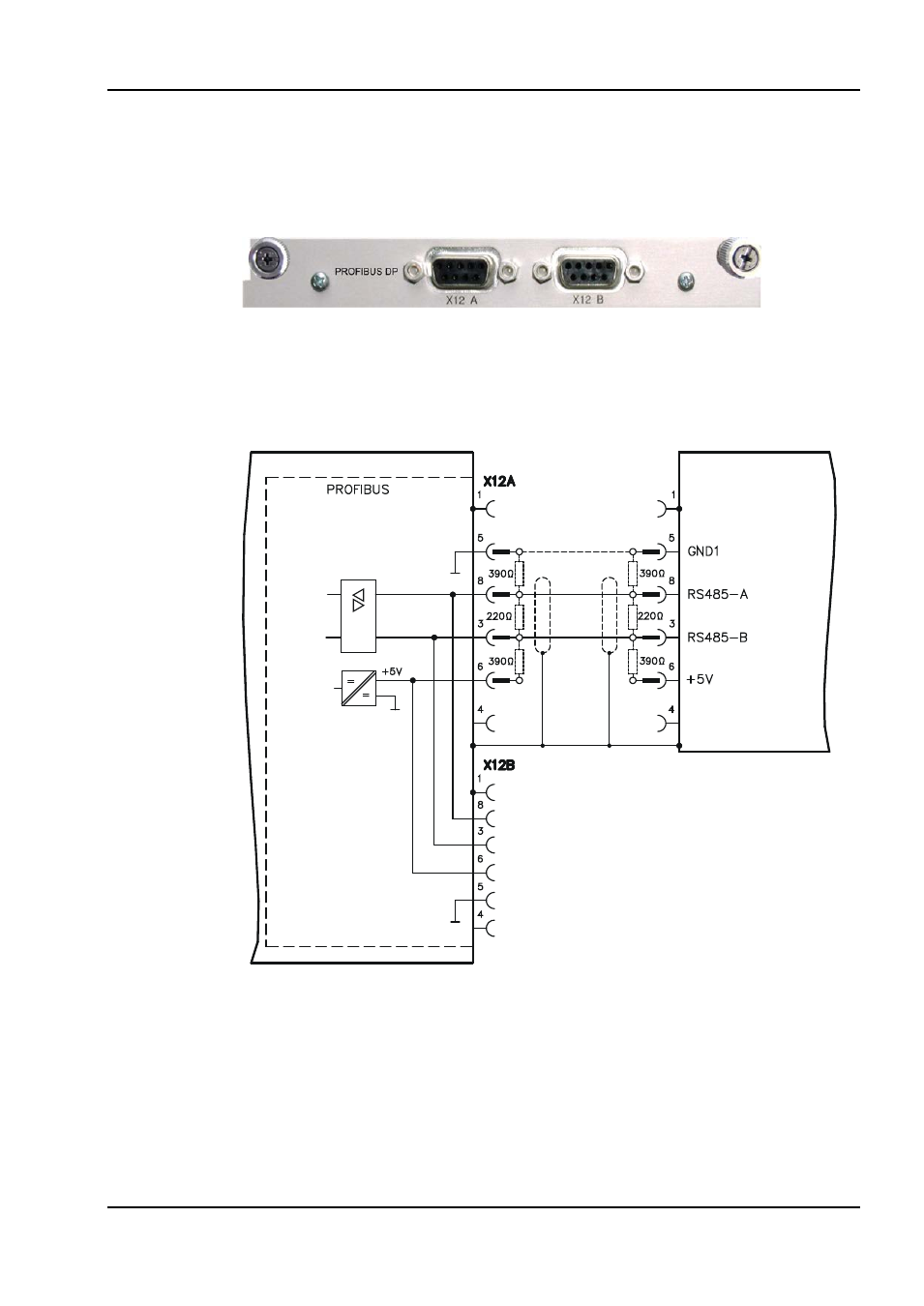

Схема соединений
S748/772
