Kollmorgen
06/2012
Платы расширения
S748-S772 Руководство по эксплуатации
129
10.1.6

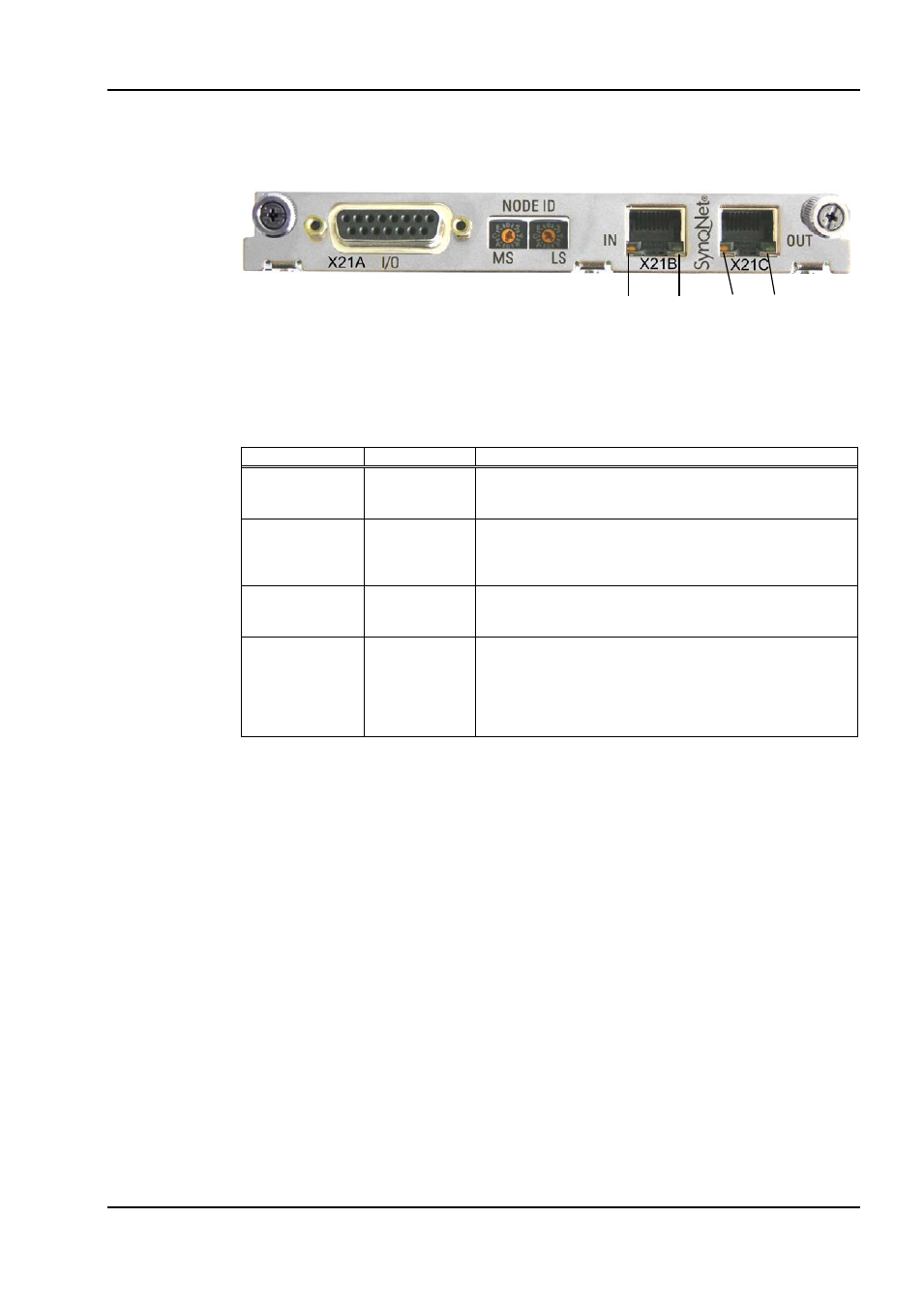

Плата расширения -SYNQNET-
В данной главе описана плата расширения SynqNet. Информацию об объеме функций
и протоколе ПО можно найти в документации SynqNet.
10.1.6.1
Переключатель NODE ID
С помощью шестнадцатеричного поворотного переключателя можно по отдельности
настраивать верхний и нижний байт идентификатора узла Node ID. SynqNet не требует
адреса для правильного функционирования в сети, однако в некоторых случаях
идентификация может оказаться целесообразной.
10.1.6.2
Таблица светодиодов NODE
Светодиод
Название
Функция
Светодиод 1
LINK_IN
Горит = прием действителен (входной порт (IN)
Не горит = недействителен, питание выключено или
перезапуск.
Светодиод 2
CYCLIC
Горит = циклический обмен данными с сетью
Мигает = обмен данными с сетью не является
циклическим
Не горит = питание выключено или перезапуск
Светодиод 3
LINK_OUT
Горит = прием действителен (выходной порт (OUT)
Не горит = недействителен, питание выключено или
перезапуск.
Светодиод 4
REPEATER
Горит = Повторитель вкл, циклический обмен данными
с сетью
Мигает = Повторитель вкл, обмен данными с сетью не
является циклическим
Не горит = Повторитель выкл, питание выключено или
перезапуск
10.1.6.3
Подсоединение SynqNet, разъём X21B/C (RJ-45)
Подключение к сети SynqNet осуществляется через гнезда RJ-45 (IN и OUT порты) со
встроенными светодиодами.
LED2 LED1 LED4
LED3
