Kollmorgen
06/2012
Платы расширения
S748-S772 Руководство по эксплуатации
145
10.3
Платы расширения для гнезда 3
10.3.1
Руководство по установке плат расширения в гнезде 3
Монтаж платы расширения в гнезде 3 осуществляется аналогично методу, описанному для
гнезда 1 ( стр. 119).
10.3.2
Опция «F2»
Для снижения уровня шумов можно заказать сервоусилители со встроенным вентилятором
(опция FAN), позднейшая установка невозможна. В зависимости от пожеланий заказчика,
опция (невидимая снаружи) занимает разъем 2 или 3 (см. расшифровку обозначений типов
на стр. 24).
Назначение
Встроенный вентилятор включается, выключается либо работает с 50% номинальной
частоты вращения в зависимости от измеренной температуры. Благодаря этому уровень
шума значительно уменьшается.
Точки переключения
Мониторинг
Вентилятор
выключен
Вентилятор ~50% Вентилятор включен
Температура
окружающей среды
< 55°C
~ 58°C
> 65°C
Температура радиатора
< 58°C
~ 68°C
> 80°C
10.3.3
Платы расширения «PosI/O» и «PosI/O-Monitor»
Платы расширения «PosI/O» и «PosI/O-Monitor» устанавливаются в гнездо 2 или 3. Платы
расширения не могут использоваться одновременно, занятым должно быть только одно
гнездо.
Подробное описание интерфейса Вы найдете на
стр. 136
•

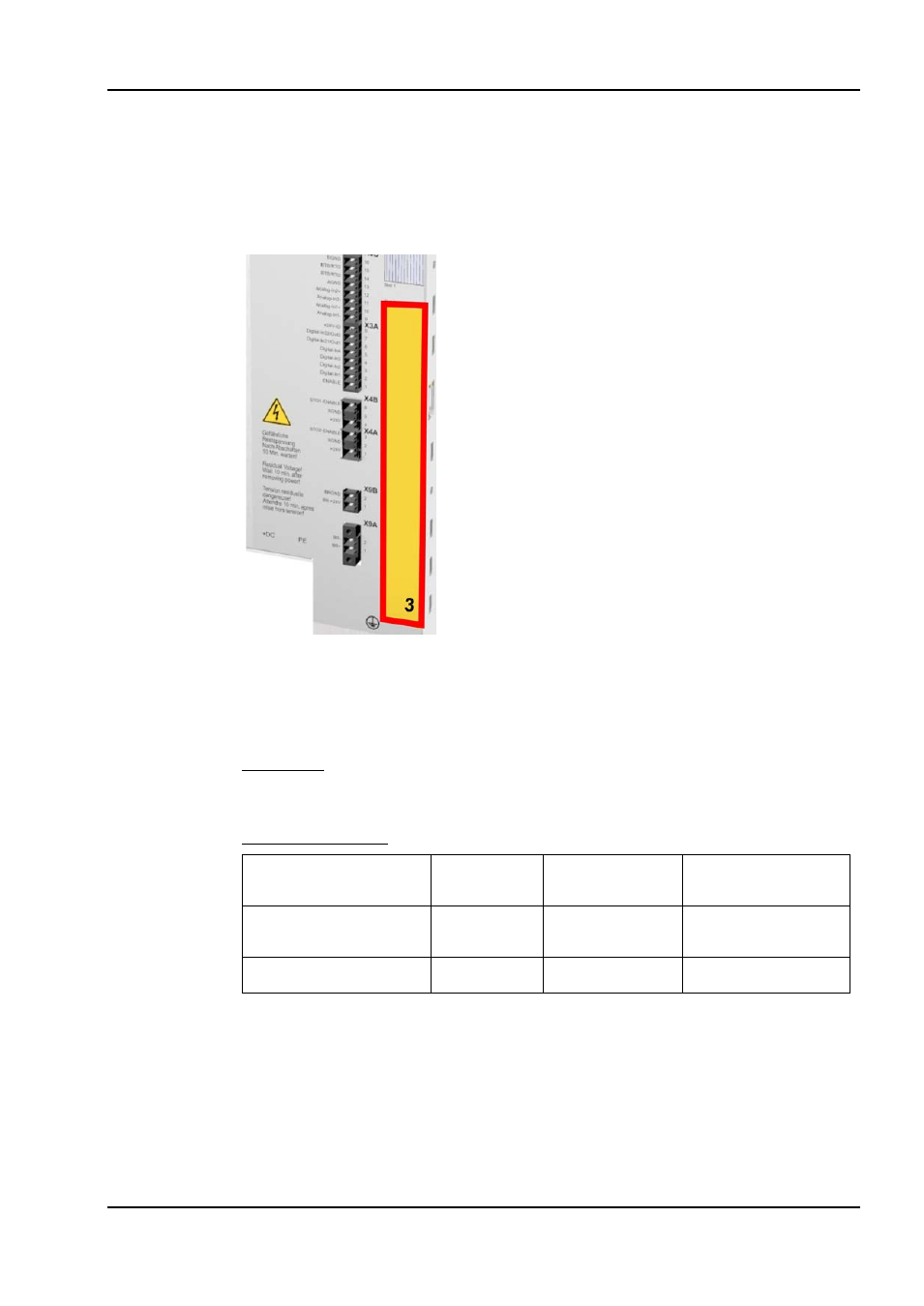

Снимите выделенный
желтым кусок пленки
спереди (помечен цифрой 3).
•
Удалите расположенную под ним пластину.
•
Удалите вставленную в гнездо плату
(перемычка STO) плоскогубцами.
•
Вставьте плату в гнездо.
•
Привинтите переднюю панель платы
расширения с помощью предусмотренных
для этого винтов.
