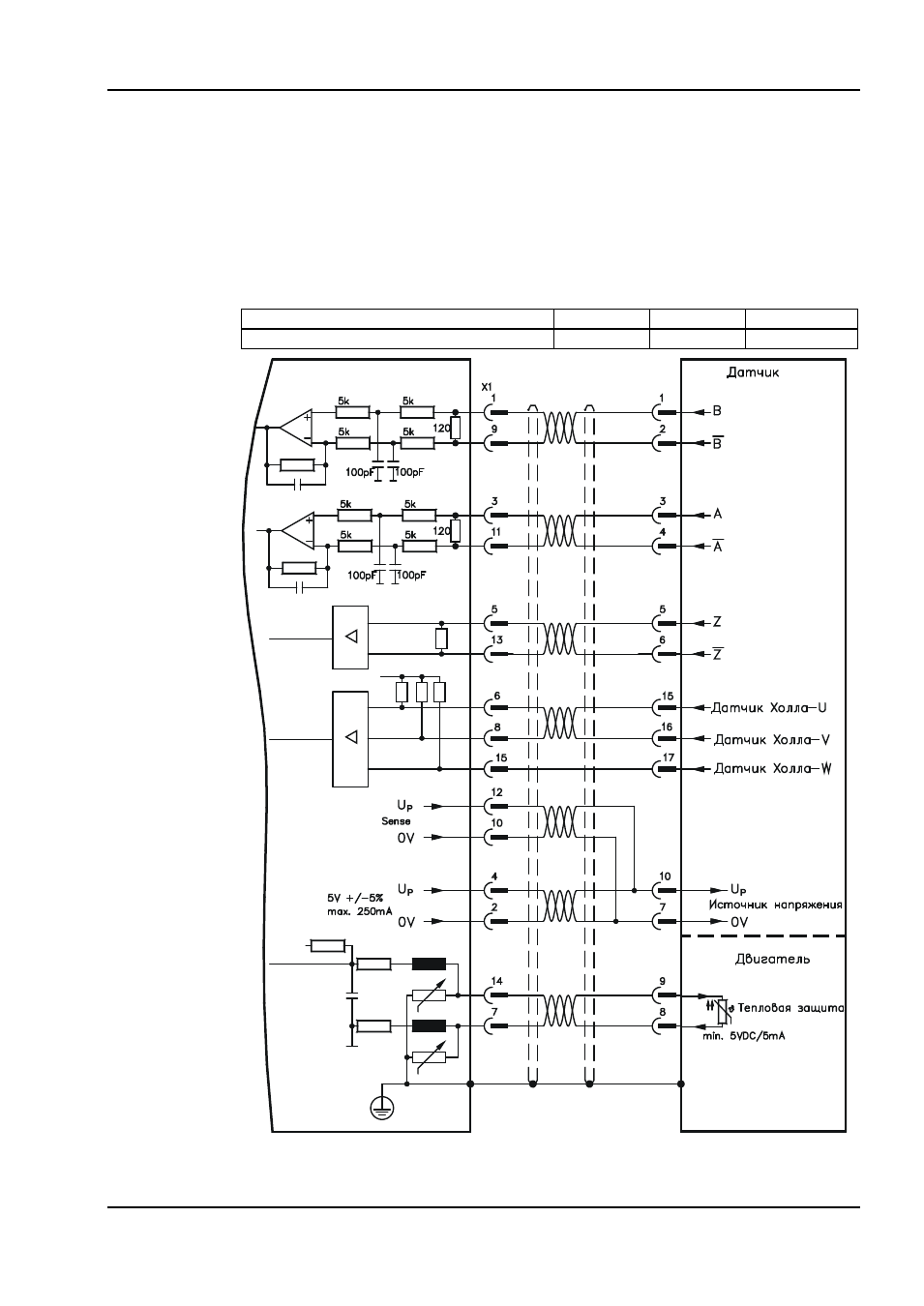

Инкрементный датчик ROD (AquadB) 5 В, 350 кГц с датчиком Холла (X1)
Подключение ComCoder в качестве устройства обратной связи (первичного,
стр. 69). Для
коммутации используются датчики Холла, а для разрешения встроенный инкрементный
датчик (AquadB). Устройство контроля температуры в двигателе подключается к разъёму X1,
где производится обработка его данных. Наши фабрично подготовленные соединительные
кабели устройства ComCoder позволяют передавать все сигналы. При планируемой длине
кабеля более 25 м проконсультируйтесь с нашим отделом автоматизации. В случае
раздельного исполнения датчиков (инкрементный датчик и датчик Холла по отдельности)
проводные соединения выполняются аналогично описанию на стр. 78. При этом
расположение выводов на усилителе соответствует схеме соединений. Предельная частота
(A,B): 350 кГц.
Тип датчика
FBTYPE
EXTPOS
GEARMODE
Инкрементный датчик 5 В + датчик Холла
15
-
-
Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
S748/772
SubD15
17-пол., кругл.
