4. Панель управления (только тип SFC-DC-...-H2-...)
4-4
Festo P.BE-SFC-DC-DN-RU ru 1005a
4.1 Устройство и функции панели управления
Панель управления обеспечивает ввод в эксплуатацию
непосредственно на SFC-DC со следующими функциями:
– настройка параметров и тарировка приводов;
– ввод данных перемещения
– тестовые функции, например, для отработки отдельных
данных (параметров) перемещения.
1 ЖК-дисплей
2 Кнопки
управления
3 Светодиоды
– Power (зеленый)
– I/F (зеленый/
красный)
– Error (красный)
1
2
3

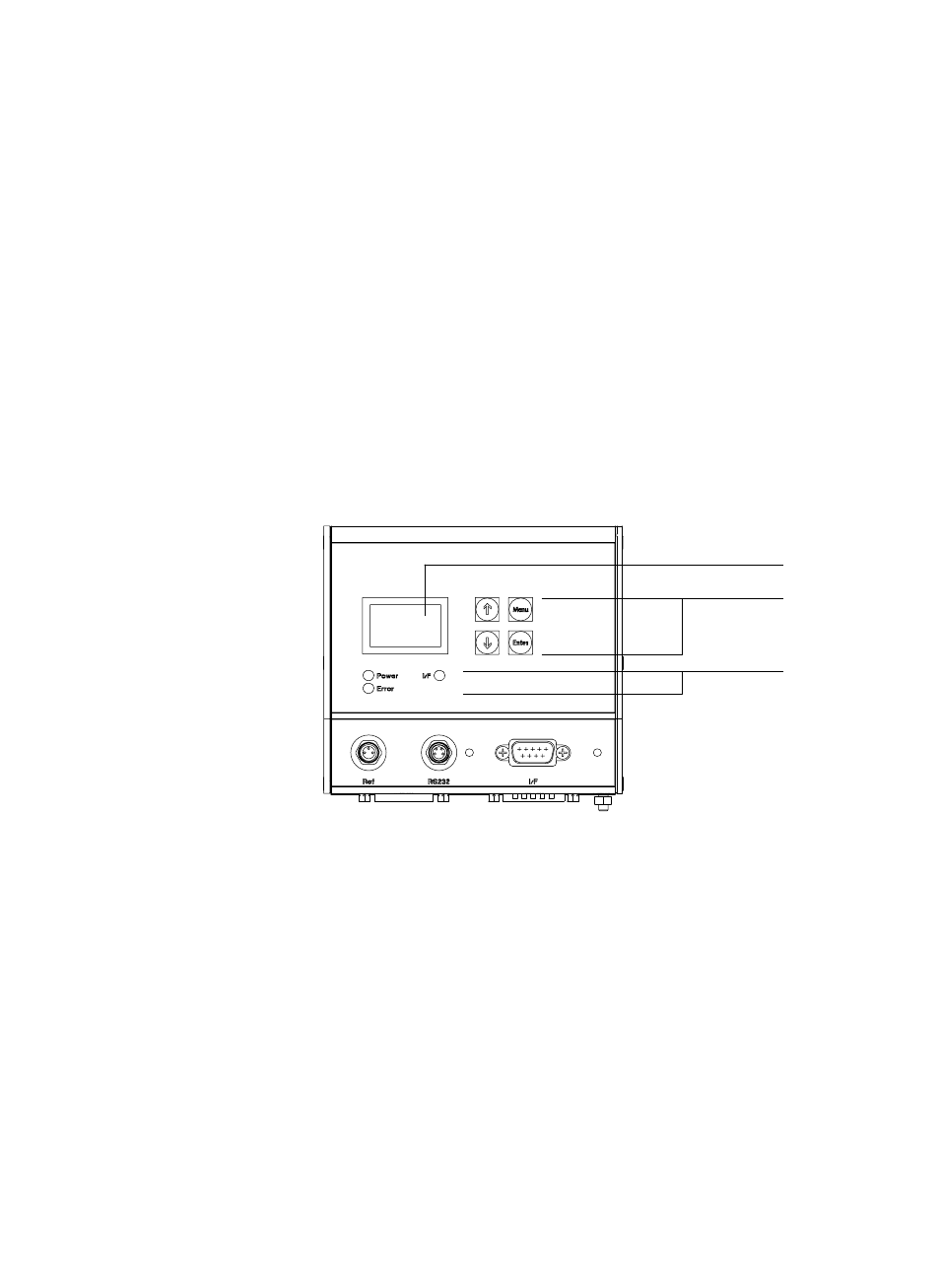

Рис. 4/1: Панель управления SFC-DC-...-H2-...
С помощью 4 кнопок панели управления вы можете выполнять
любые функции обслуживания и настройки через меню.
Графический ЖК-дисплей отображает все тексты на английском
языке. Индикацию можно разворачивать шагами в 180°,
см. команду меню [LCD Adjustment].
