3. Установка
3-8
Festo P.BE-SFC-DC-DN-RU ru 1005a
Электропитание должно отвечать следующим требованиям:
Электропитание
Значение
Питание нагрузки (контакт A1, A2)
Номинальный ток
Пиковый ток
Внутренний предохранитель
24 В пост. тока ± 10 %
3 A ±30 %
5 A ±30 %
7 A superflink
Питание логических схем (контакт 1, 2)
Номинальный ток
Пиковый ток
Внутренний предохранитель
24 В пост. тока ± 10 %
0,1 A ±30 %
0,8 A ±30 %
2 A, инертный

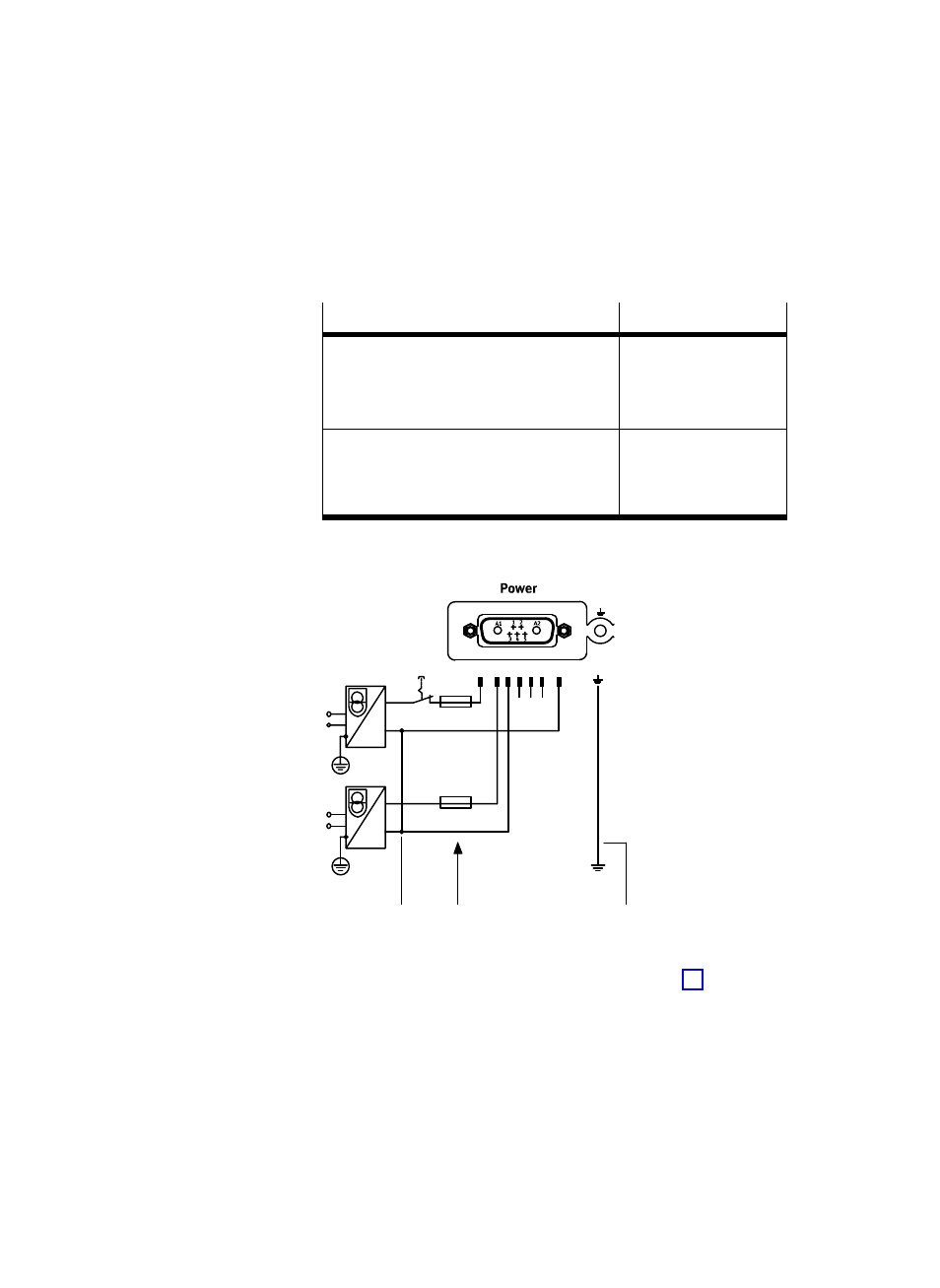

Табл. 3/4: Спецификация напряжения питания
1 2 3 4
A1
5 A2
1
2
3
1
Необходимо выравнивание потенциалов!
2
Клемма заземления (дополнительно, см. раздел 3.3)
3
Внешние предохранители
(дополнительно, для защиты внутренних предохранителей)
Рис. 3/2: Пример подключения электропитания
