3. Установка
3-25
Festo P.BE-SFC-DC-DN-RU ru 1005a
3.9
Подключение шины c нагрузочными сопротивлениями
Внимание
Если SFC-DC находится в начале или конце сегмента Fieldbus,
требуется оконечная нагрузка шины.
На обоих концах Fieldbus всегда используйте оконечную
нагрузку шины.
Если Вы используете T-адаптер, установите оконечное
сопротивление на свободном выходе T-адаптера.
Рекомендация:
Установите оконечную нагрузку шины в штекере Fieldbus от Festo
в виде сопротивления (120 Ω, 0,25 Вт, см. след. рис.).
1
Защитная заслонка
2
Сопротивление
оконечной
нагрузки шины
(120 Ω, 0,25 Вт)
V+ GND (C7C0C7C5CcCbC5CdC8C5)
H L
SLD
V+ GND (C7C0C7C5CcCbC5CdC8C5)
H L
SLD
V+
GND
H L
SLD
1
2

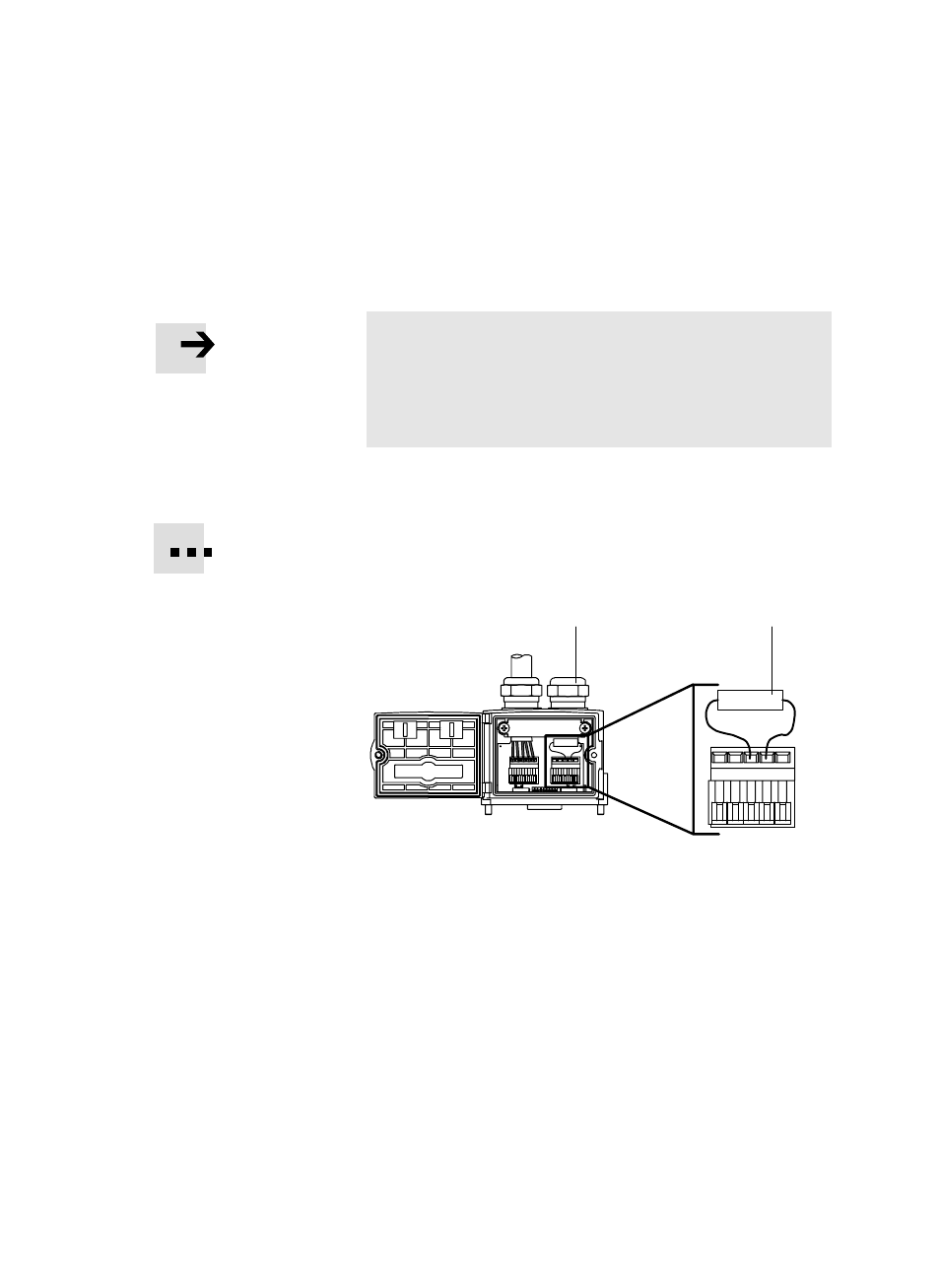

Рис. 3/6: Оконечная нагрузка шины с сопротивлением в штекере Fieldbus от Festo
