2. Монтаж
2-5
Festo P.BE-SFC-DC-DN-RU ru 1005a
Монтаж на монтажной планке
Для монтажа на монтажной планке выполните следующее:
1. Убедитесь в том, что крепежная поверхность может выдержать
вес SFC-DC.
2. Установите монтажную планку
(несущая шина EN 60715 – 35x7.5 или 35x15).
Только для монтажной шины 35x7.5: Соблюдайте расстояние
между распоркой корпуса и монтажной планкой не более 3,3 мм:
По возможности используйте зону монтажной планки,
в которой нет винтовых соединений.
При наличии винтовых соединений под SFC-DC необходимо:
использовать, например, винт M6 согласно ISO-7380ULF.
3. Повесьте SFC-DC на монтажную планку следующим образом:
сначала отклоните к крепежному элементу вниз, затем
наверх по направлению к монтажной планке.
При освобождении крепежный элемент SFC-DC давит на
верхний паз.
1
Монтажная шина
2
Крепежный элемент
3
для монтажной
шины 35x7.5:
Расстояние между
распоркой корпуса и
монтажной планкой:
3,3 мм
1
2
3

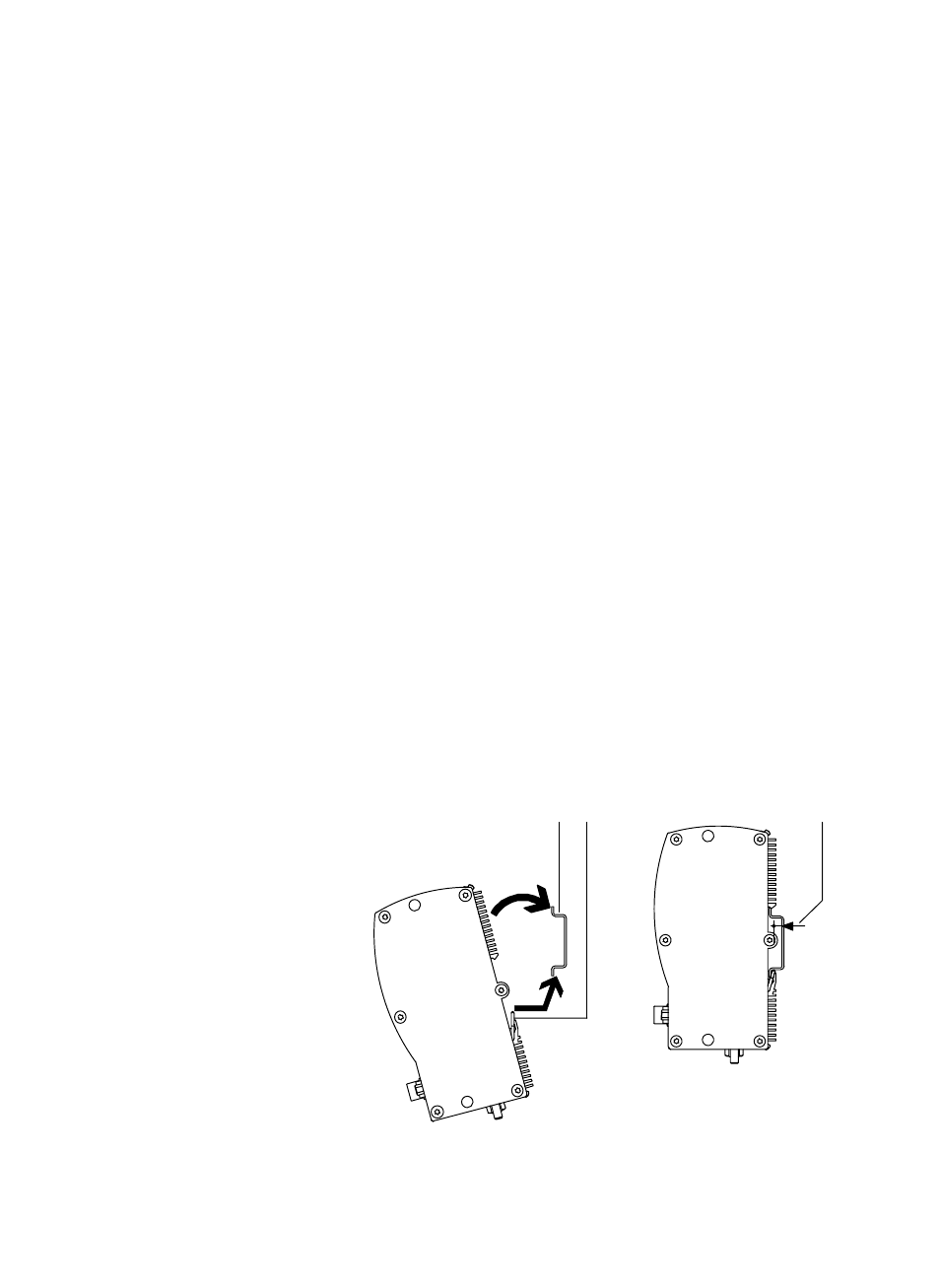

Рис. 2/3: Монтаж SFC-DC на монтажную планку
