3. Установка
3-21
Festo P.BE-SFC-DC-DN-RU ru 1005a
1
Крышка со
смотровым окном
2
Зажимная скоба
для подсоединения
экрана
3
Глухая пробка для
случая, когда
разъем не
используется
4
Продолжить
соединение
Fieldbus (OUT)
5
Входящее
соединение
Fieldbus (IN)
6
Выполнить только
емкостное
соединение
V+ GND
H L
SLD
V+ GND
H L
SLD
2
1
3
4
5
6
Bus in
Bus out

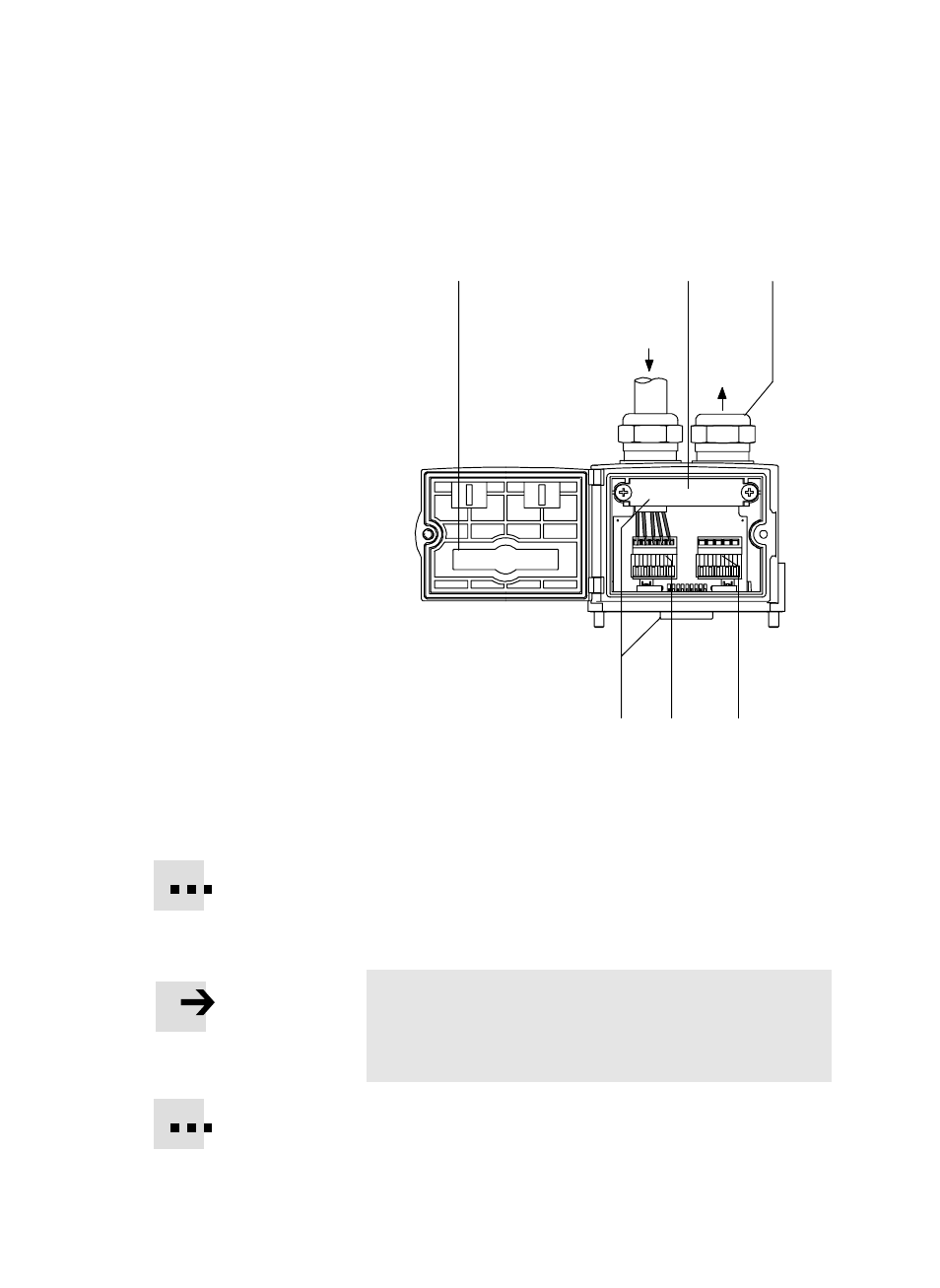

Рис. 3/5: Штекер Fieldbus от Festo типа FBS-SUB-9-BU-2x5POL-B
Адаптер M12 (IP54)
Закажите этот разъем у компании Festo (FBA-2-M12-5POL).
Подключение шины происходит через 5-контактную втулку M12 с
резьбовым соединением PG 9. Используйте вторую втулку для
продолжения проводки Fieldbus.
Внимание
ИСпользуйте защитный колпачок для закрытия
неиспользованных разъемов.
Таким образом Вы достигаете класса защиты IP65.
Закажите этот разъем у компании Festo (FBA-2-M12-5POL).
