Инструкция по эксплуатации Festo Контроллер двигателя SFC-ST
Страница 200
6. Диагностика и индикация ошибок
6-6
Festo P.BE-SFC-DC-DN-RU ru 1005a
ERROR
Светодиод
красный
Индикация неисправности
ВКЛ
Ошибка. Устройство не готово к работе.
Установите и по возможности устраните
причину ошибки, см. раздел 6.3.
МИГАЕТ
Осторожно. Установите и по возможности
устраните причину ошибки, см. раздел 6.3.
ВЫКЛ
Сообщения о внутренней неисправности
отсутствуют.

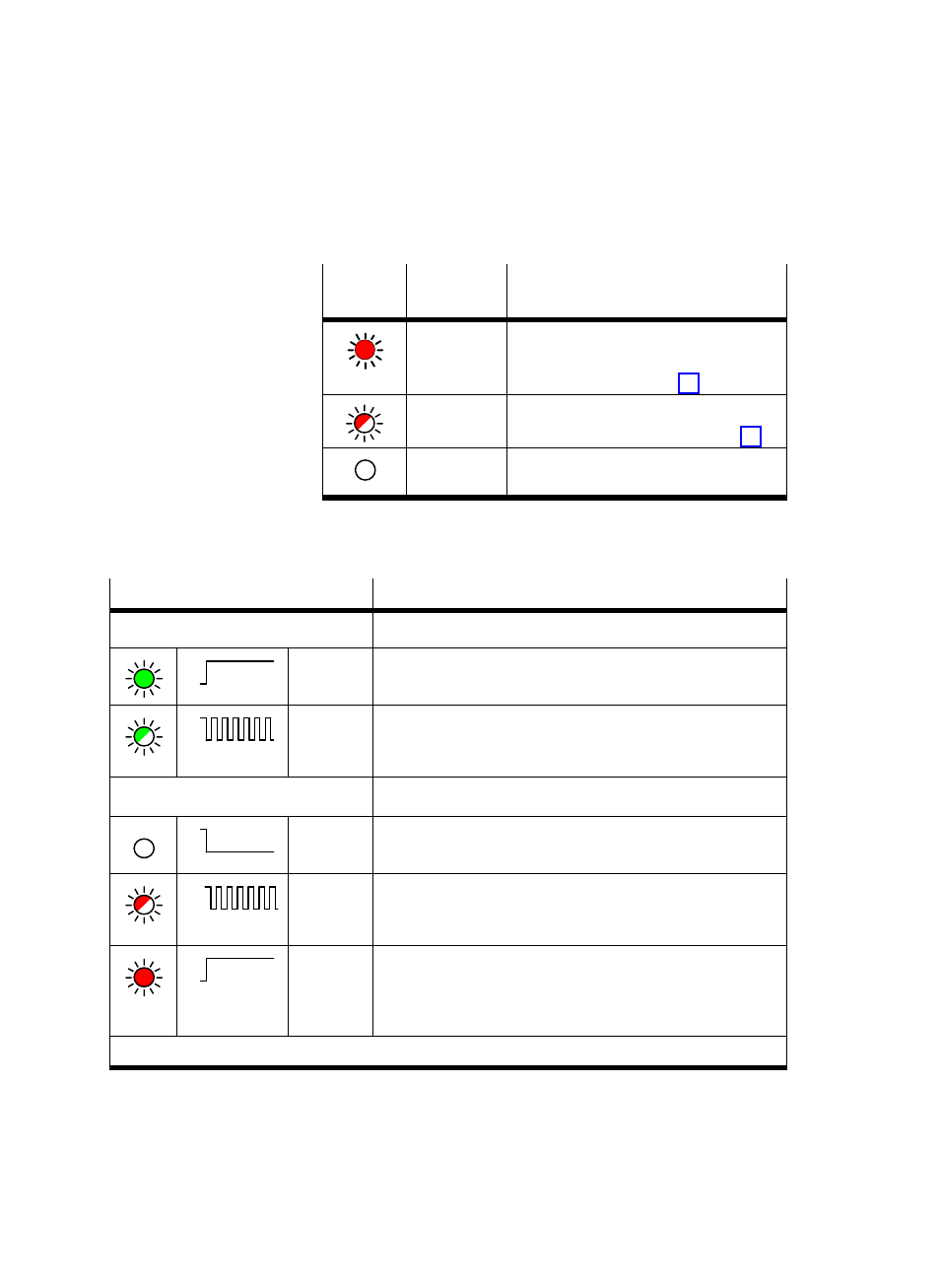

Табл. 6/4: Светодиод “Error”
I/F
Статус шины
1)
СВЕТОДИОД ЗЕЛЕНЫЙ
“Network”
ON
OFF
ВКЛ
“Operational”
Система в состоянии “Operational”
ON
OFF
МИГАЕТ
“Device in Standby”
SFC-DC еще не установлено главным модулем в состояние
“Operational”.
СВЕТОДИОД КРАСНЫЙ
“Module”
ON
OFF
ВЫКЛ
“No Power / Bus-off”
Отсутствует соединение по шине или напряжение шины
ON
OFF
МИГАЕТ
Предупреждение “Minor fault” (незначительная неисправность)
Возникла устранимая ошибка, например, превышение
времени при установке соединения.
ON
OFF
ВКЛ
Неисправность “Unrecoverable fault“
(Неустранимая неисправность)
Возникла неустранимая ошибка, например, был распознан
двойной адрес MAC-ID
1)
комбинированная индикация состояния сети и модуля, в соответствии со спецификацией DeviceNet
Табл. 6/5: Светодиод “I/F”
