3. Установка

3-4

Festo P.BE-SFC-DC-DN-RU ru 1005a

1

Система управления

(интерфейс

входа/выхода, I/F)

2

Отверстие для

подключения клеммы

заземления

3

Электропитание (Power)

4

Подключение мотора

(Motor)

5

Датчик начала отсчета

(Ref)

6

Последовательный

интерфейс (RS232)

1

2

3

4

5

6

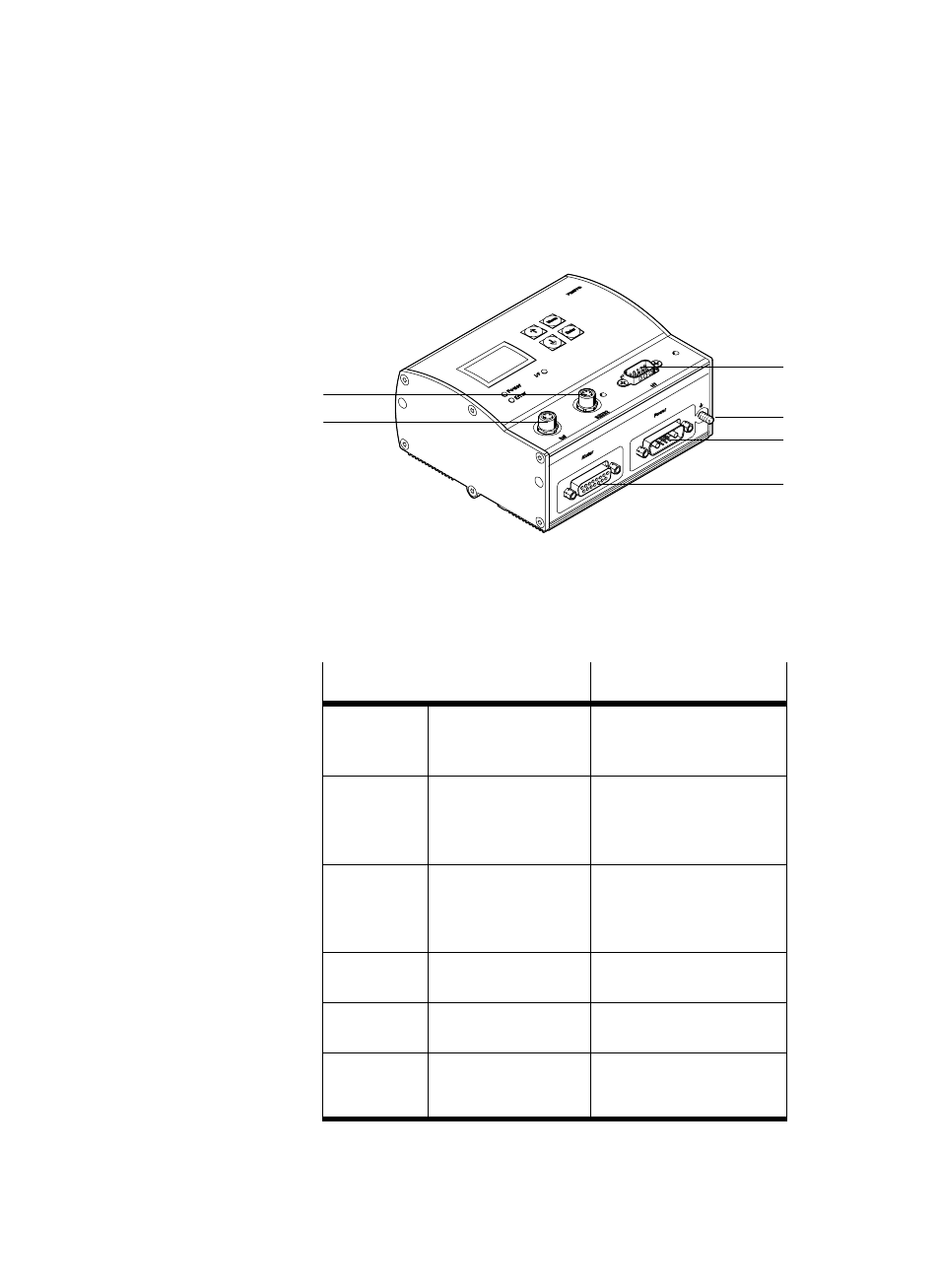

Рис. 3/1: Соединения с SFC-DC

Соединения с SFC-DC

Описание

Управление/

Fieldbus

SFC-DC-...-DN:

– Sub-D 9-контактный

– Штекеры

Интерфейс для подключения

к CANopen

Отверстие для

подключения

клеммы

заземления

– Распорный болт M4

Подключение

функционального

заземления (возможно через

кабель электропитания)

Электро-

питание

– Sub-D 7W2

– Штекеры

Электропитание с 2 много-

амперными контактами и

5 малоамперными

контактами

Подключение

мотора

– Sub-D 15-контактный

– Розетка

Управление двигателя с

сигналами энкодера

Датчик начала

отсчета

– M8, 3-контактный

– Розетка

Вход для датчика начала

отсчета

Последова­

тельный

интерфейс

– M8, 4-контактный

– Розетка

Интерфейс RS232

параметрирования, ввода в

эксплуатацию и диагностики

Табл. 3/1: Обзор соединений
