3. Установка
3-19
Festo P.BE-SFC-DC-DN-RU ru 1005a
При помощи штекера Fieldbus от Festo можно реализовать
T-адаптер (см. рис.).
Ö
2 3 1
4
5
6
1
Fieldbus
2
Электропитание
3 Экран
4
T-адаптер (T-Tap)
5
Шлейф
6 Штекер Fieldbus функцией T-адаптера

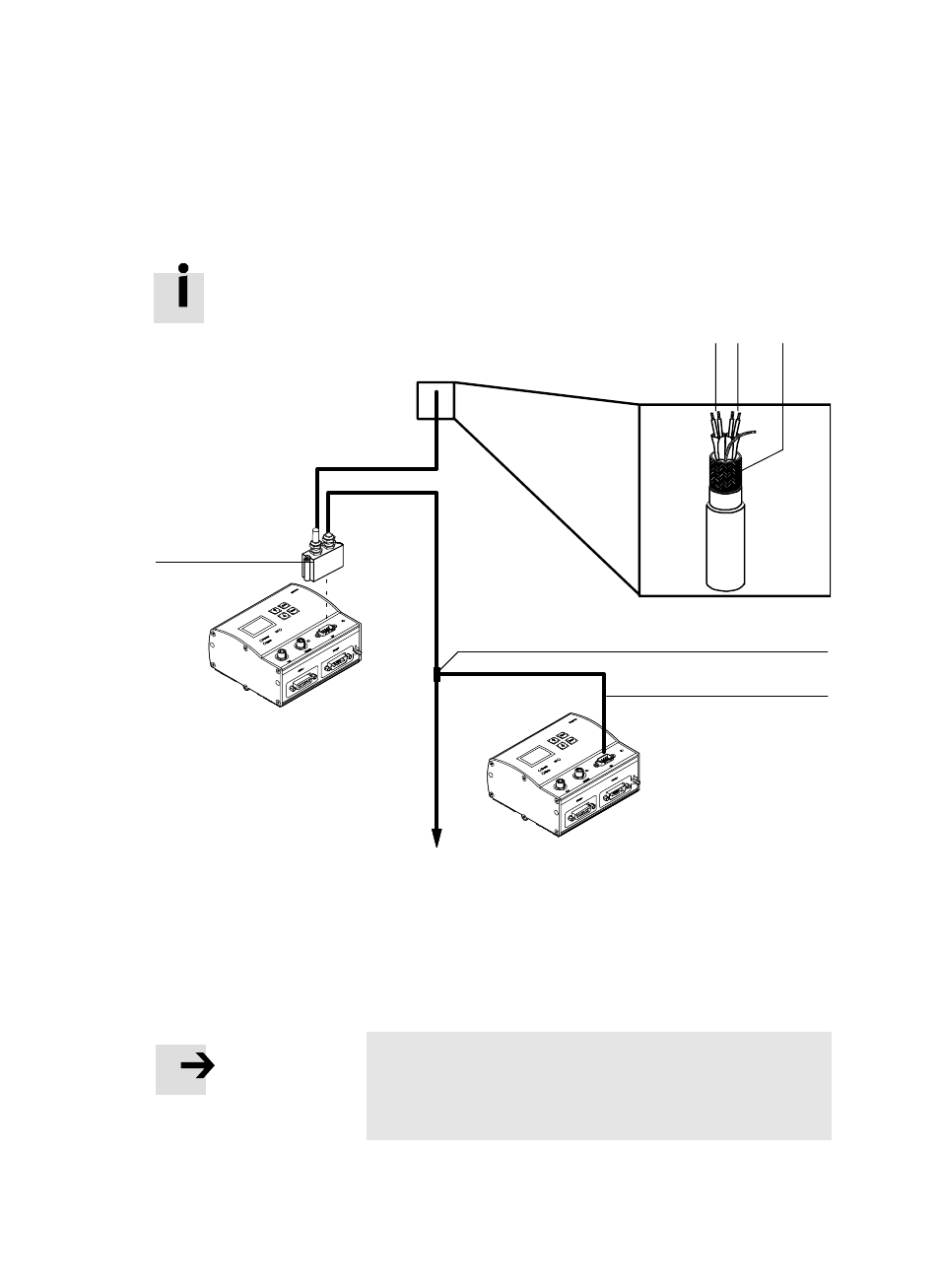

Рис. 3/4: Построение интерфейса шины и пример подключения
Внимание
Участники шины различных производителей имеют разные
допуски по напряжению питания. Соблюдайте их при
определении длины шины и размещении сетевых узлов.
