3. Установка
3-14
Festo P.BE-SFC-DC-DN-RU ru 1005a
Через контакт 1/3 подготавливается питающее напряжение
датчика начала отсчета (24 В пост. тока/земля).
Осторожно
Повреждение устройств.
Постоянное напряжение 24 В на контакте 1 имеет специальный
предохранитель от перегрузки, напряжение забирается от
основного источника тока в соответствии с защитой от
электростатического разряда и неправильной полярности.
Используйте подключение исключительно для датчика начала
отсчета (электропитание датчика).
Использование в качестве блока питания для других
потребителей недопустимо.
Вход сигнала с датчика REF соответствует по своим электрическим
свойствам входной спецификации, которая находится в
приложении “Технические данные”.

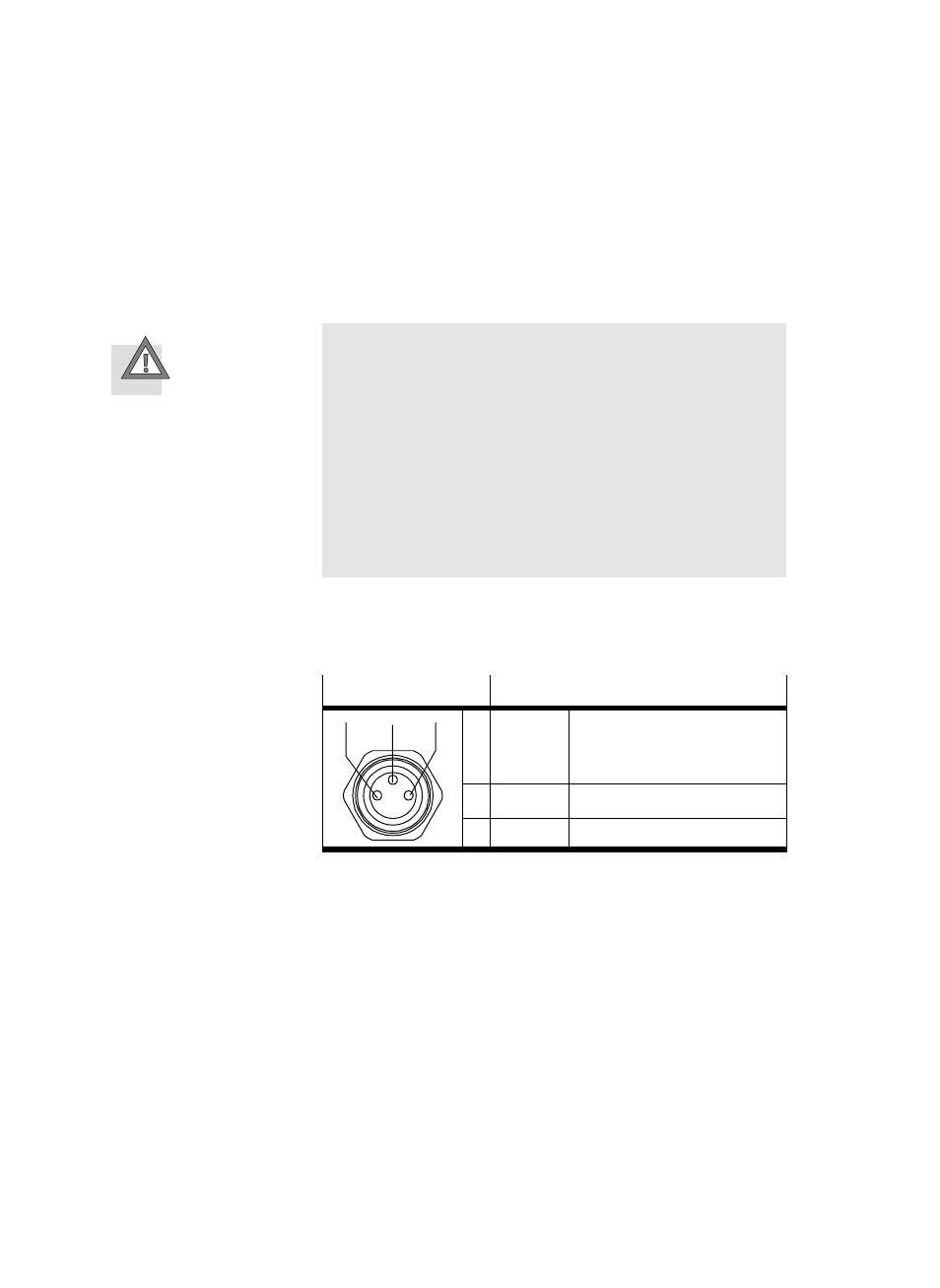

Розетка M8
Описание
1
4
3
1 +24 VDC
+24 В пост. тока выход по
напряжению для датчика начала
отсчета
4 K
Контакт датчика начала отсчета
3 GND
Заземление
Табл. 3/7: Подключение “Ref” (датчик начала отсчета) на SFC-DC
