Винтовые клеммы адаптер (ip20) – Инструкция по эксплуатации Festo Контроллер двигателя SFC-ST
Страница 80
3. Установка
3-22
Festo P.BE-SFC-DC-DN-RU ru 1005a
Адаптер M12
№ контакта
5
2
3
4
1
5
1
4
3
2
1. Экран
2. Шина 24 В DC
3. Шина 0 В
4. CAN_H
5. CAN_L
Защитный колпачок или штекер с
нагрузочным сопротивлением
шины для случаи, если разъем не
используется.
Bus in
Bus out

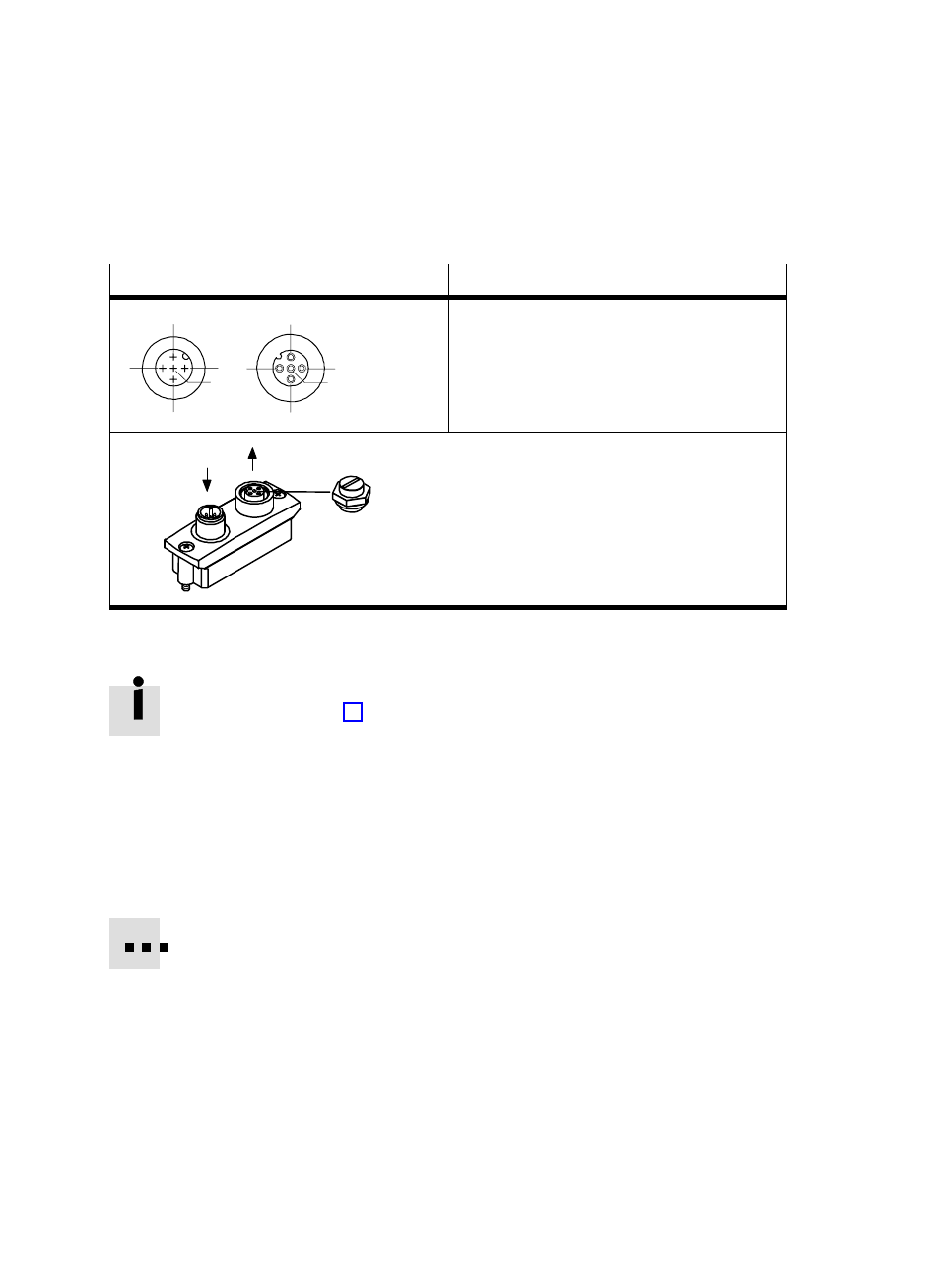

Табл. 3/9: Распределение штырьков разъема Fieldbus (адаптер для подключения M12, 5-котн.)
При помощи обоих разъемов M12можно реализовать T-адаптер
Винтовые клеммы адаптер (IP20)
При помощи адаптера производится подключение шины на
клеммную планку 2x5. Используйте второй рад подключений для
продолжения Fieldbus.
Максимально допустимый ток на клеммах составляет 4 А.
Используйте кабели м минимальным сечением 0,34 мм
2
.
Закажите этот разъем у компании Festo (FBA-1-SL-5POL) вместе с
клеммной планкой типа FBSD-KL-2x5POL.
