3. Установка
3-23
Festo P.BE-SFC-DC-DN-RU ru 1005a
Адаптер винтовых
клемм
№ контакта
1 2 3 4 5
1. Шина 0 В
2. CAN_L
3. Экран
4. CAN_H
5. Шина 24 В DC
Клеммная планка 2x5

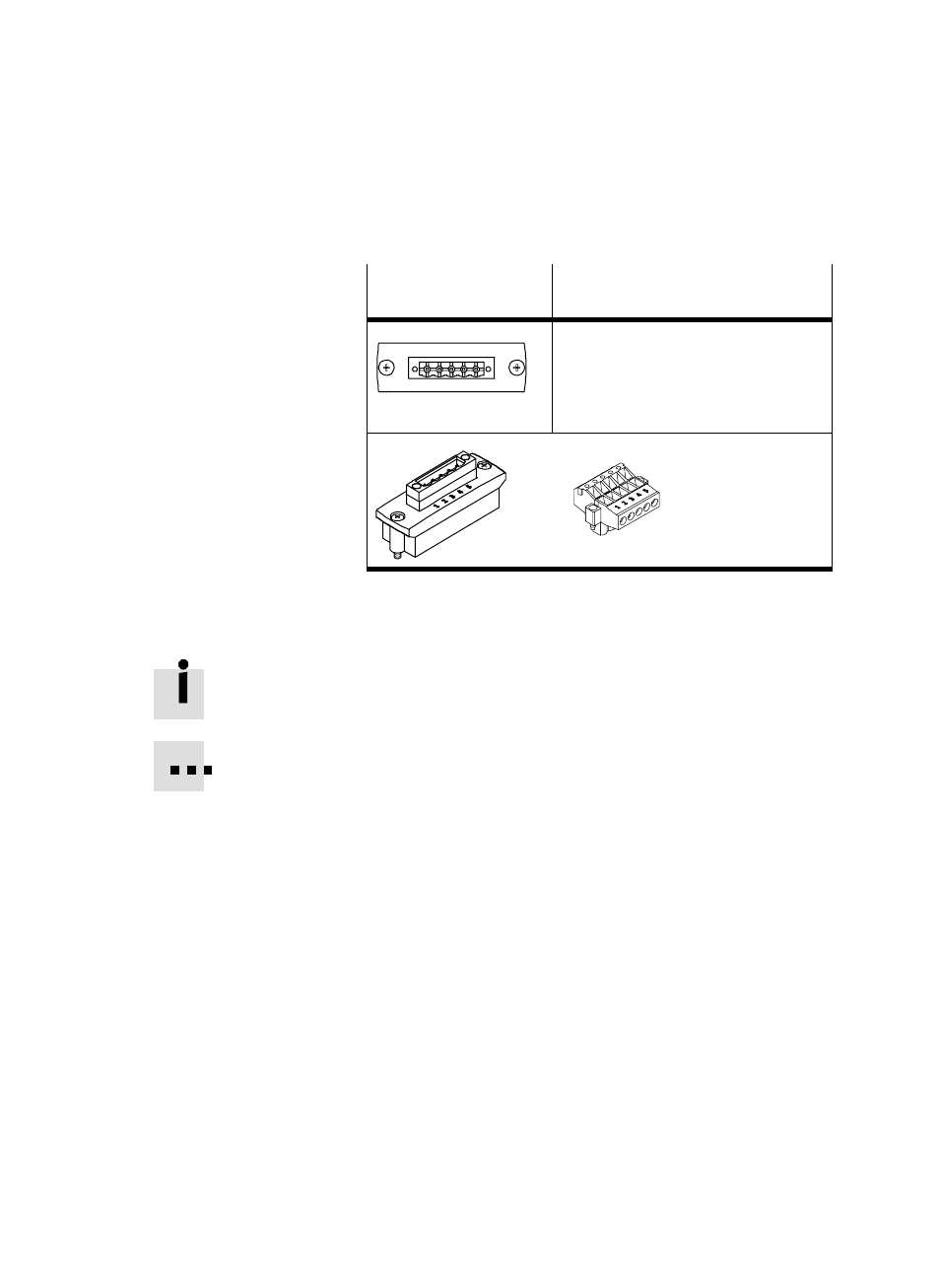

Табл. 3/10: Распределение штырьков интерфейса Fieldbus
(переходник винтового зажима, 5-конт.)
Если Fieldbus подключается через клеммную планку типа
FBSD-KL-2x5POL от Festo, можно реализовать функцию
T-адаптера.
В качестве альтернативы у Вас имеются кабели шины различных
производителей (см. также приложение A по принадлежностям).
