3. Установка
3-7
Festo P.BE-SFC-DC-DN-RU ru 1005a
Осторожно
Повреждение устройств.
Электропитание 24 В пост. тока SFC-DC не обладает
специальной защитой от перенапряжения.
• Убедитесь в том, что допустимые допуски напряжения не
превышаются, см. Табл. 3/4.
Соединение Кон­
такт
Обозначение Функция Цвет жил 1)
A1 Питание
нагрузки
+24 В перем.
тока, нагрузка
черный, 1
A2 Питание
нагрузки
Нагрузка -
заземление 2)
черный, 2
1 Питание логики
VCC
+24 В пост. тока,
логика
белый
2 Питание логики -
заземление
Заземление,
логика 2)
коричневый
3 не подключен зарезервировано зеленый
4 FE Заземляющий
контакт (корпус) 3)
– 4)
5 не подключен зарезервировано желтый
– Штекеры-
Корпус
Заземляющий
контакт (корпус) 3)
Гибкая
перемычка с
кабельным
наконечником
M4
FE Заземляющий
контакт (корпус) 3)
–
1) Цвета кабеля с питающим кабелем тип KPWR-MC-1-SUB-15HC-...
2) Подключения к массе (заземление) блоков питания можно осуществлять только через корпус, экран или
функциональное заземление (FE)!
3) Используйте только одно подключение, см. раздел 3.3
2) При кабелях типа KPWR-MC-1-SUB-15HC-... не соединено.

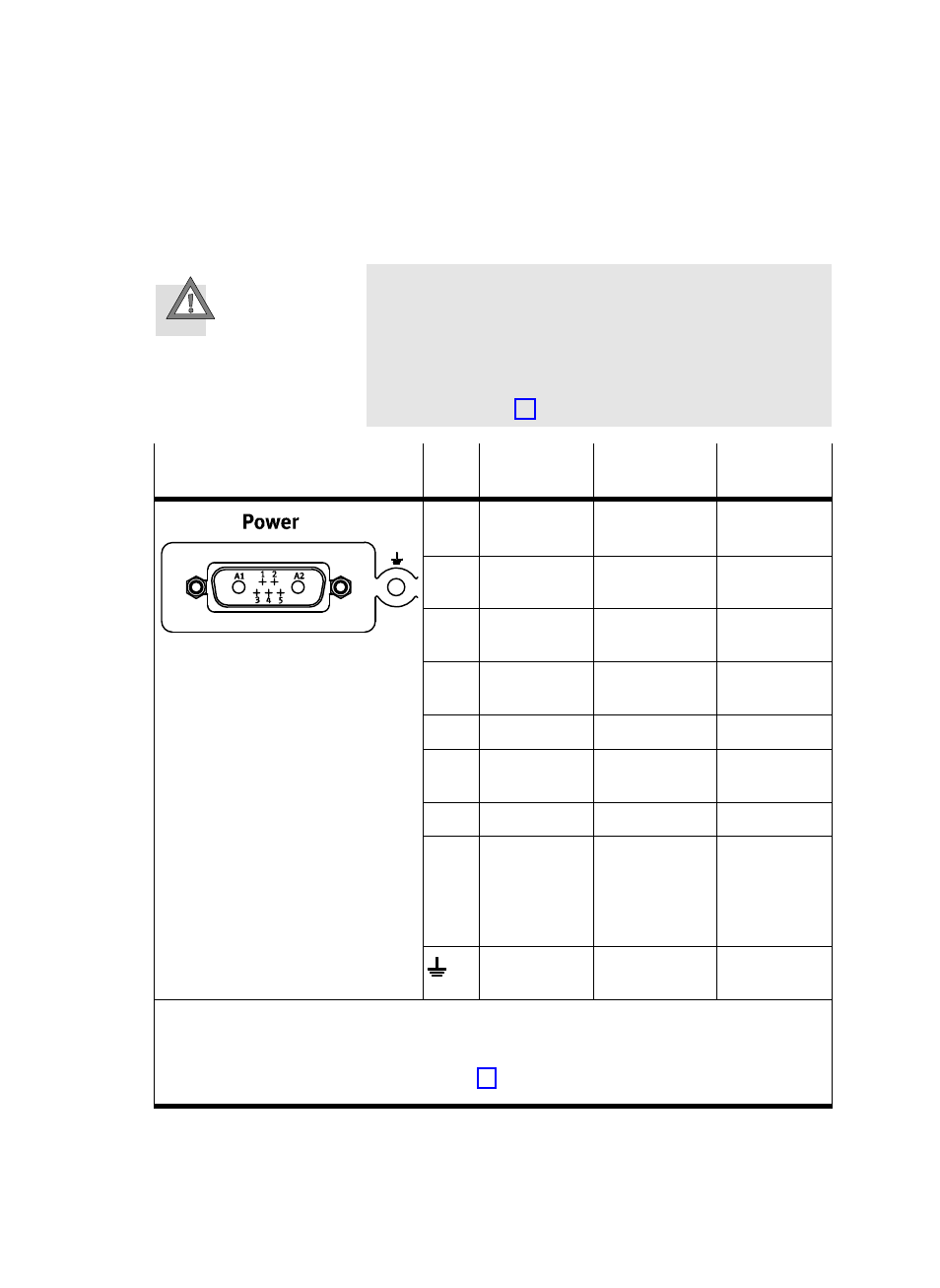

Табл. 3/3: Подключение “Power” (электропитание) на SFC-DC
