3. Установка
3-11
Festo P.BE-SFC-DC-DN-RU ru 1005a
3.5
Последовательный интерфейс
Последовательный интерфейс для установки параметров, ввода в
эксплуатацию и диагностики.
Внимание
Используйте для подключения ПК к SFC-DC один из следующих
кабелей из принадлежностей Festo:
Кабель программирования KDI-MC-M8-SUB-9-...
Длина 2,5 м.
При необходимости удалите защитный колпачок с последова
тельного интерфейса SFC-DC.
Соедините следующие разъемы с кабелем программирования:
– розетка М8 на SFC-DC
– последовательный интерфейс COMx ПК.

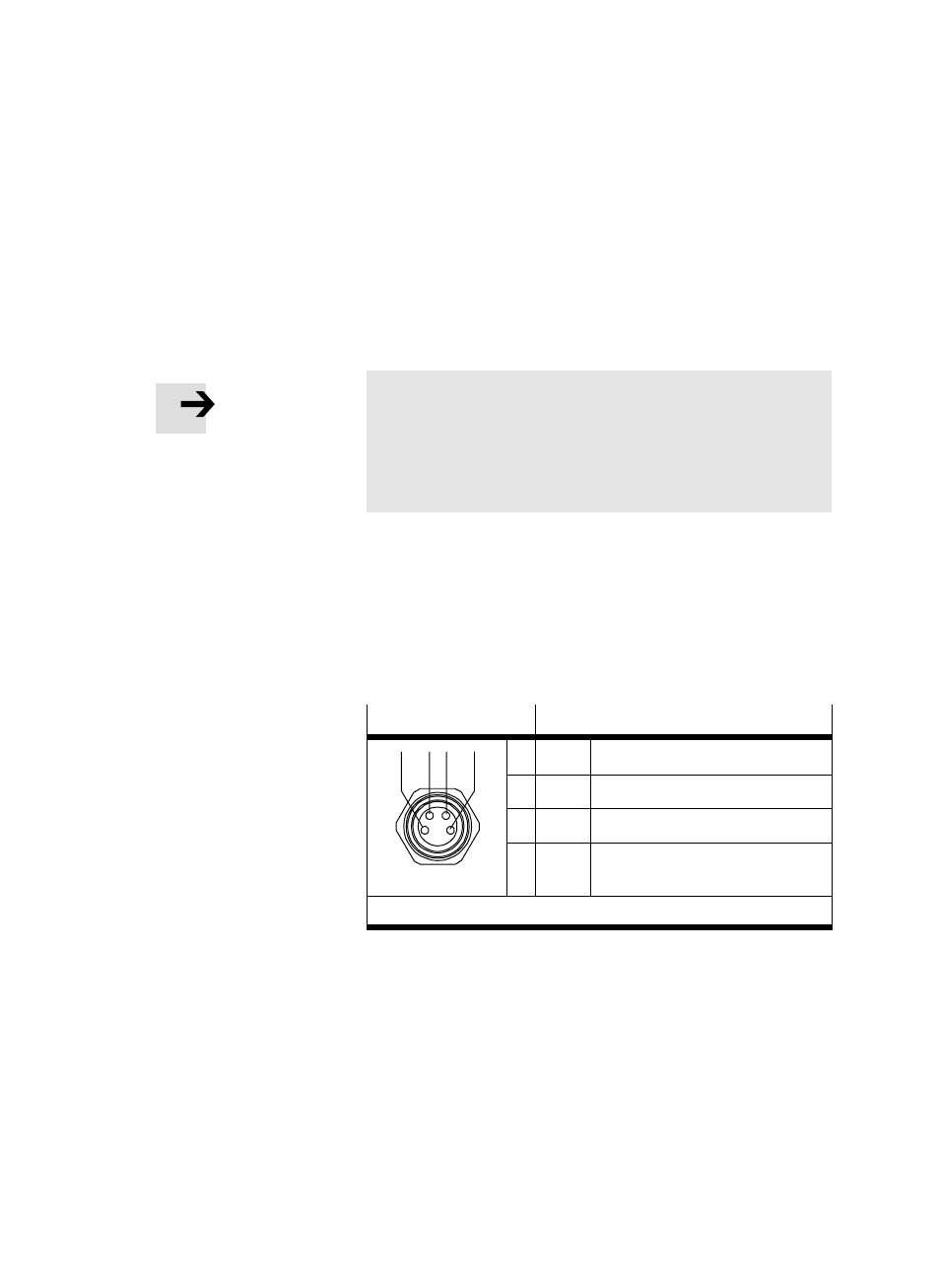

Розетка M8
Описание
3
4
2 1
1 GND
Заземление
2 RXD
Кабель RS232 приема от ПК
1)
3 TXD
Кабель RS232 передачи от ПК
1)
4 ---
зарезервировано для обслуживаю
щего персонала - не подключать!
1)
Уровни соответствуют стандарту RS232
Табл. 3/6: Разъем “RS232” (последовательный интерфейс)
