6. Диагностика и индикация ошибок
6-5
Festo P.BE-SFC-DC-DN-RU ru 1005a
6.2
Светодиодная индикация состояния
Оптическая индикация рабочих состояний осуществляется
посредством 3 светодиодов
1
POWER
2
ERROR
3
I/F
1
2
3

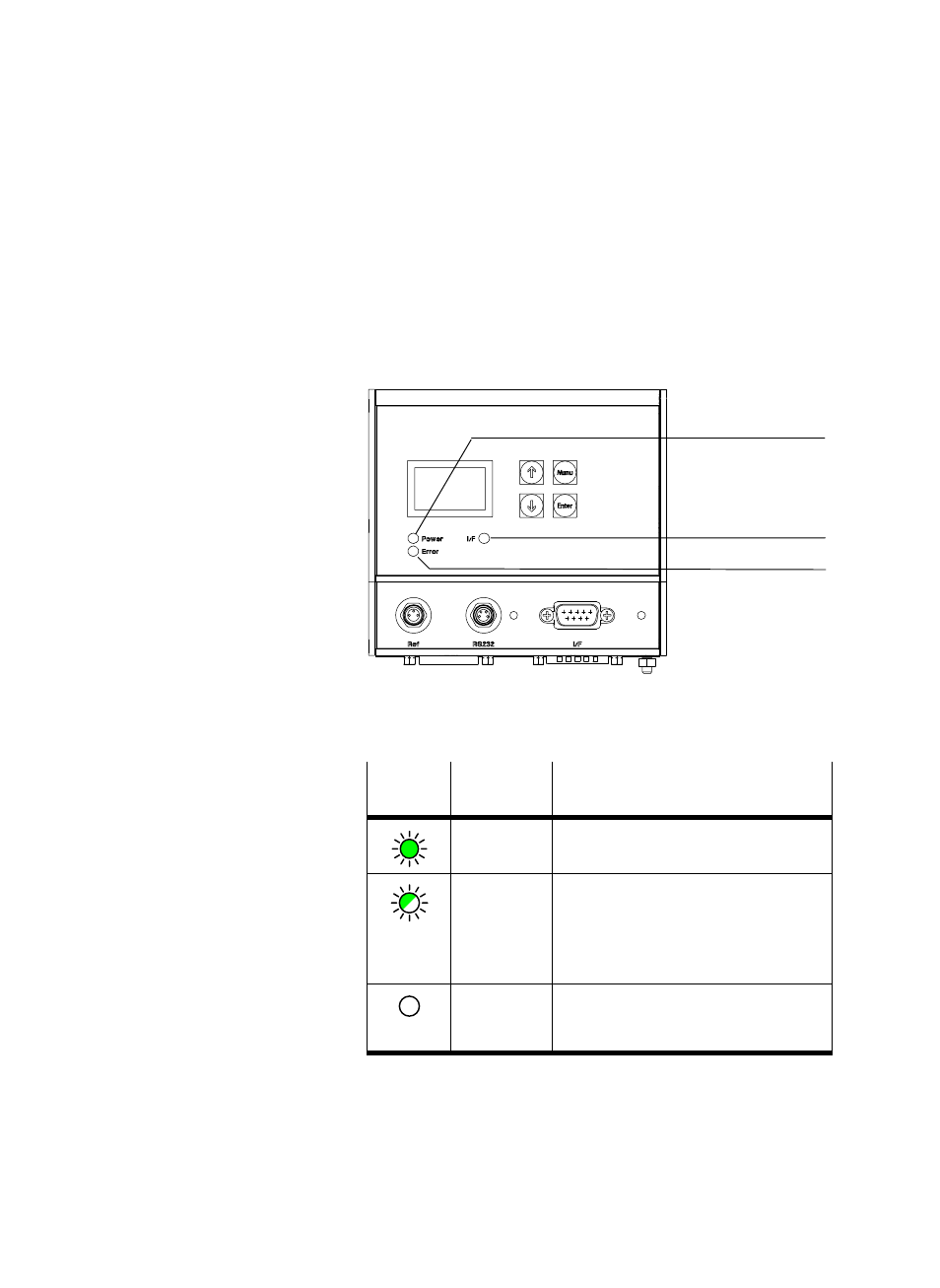

Рис. 6/1: Светодиоды SFC-DC-...
POWER
Светодиод
зеленый
Электропитание
ВКЛ
Напряжение питания логики и нагрузки
присутствует
МИГАЕТ
Напряжение питания логики присутствует.
Напряжение нагрузки отсутствует. При
необходимости проверить подключение
напряжения.
ВЫКЛ
Напряжение логики отсутствует. При
необходимости проверить подключение
напряжения.
Табл. 6/3: Светодиод “Power” (Питание)
