3. Установка
3-20
Festo P.BE-SFC-DC-PB-RU ru 1005c
Подключение с помощью адаптера M12
(с кодировкой Reverse Key)
С помощью адаптера (тип FBA-2-M12-5POL-RK) Вы можете
подключить SFC-DC к Fieldbus через электрический разъем M12.
Адаптер М12 можно отсоединить от SFC-DC без обрыва
соединения шины (функция T-TAP).
Подключение к Fieldbus происходит через 5-контактный штекер
M12 с резьбовым соединением PG 9. Используйте вторую втулку
для продолжения проводки Fieldbus.

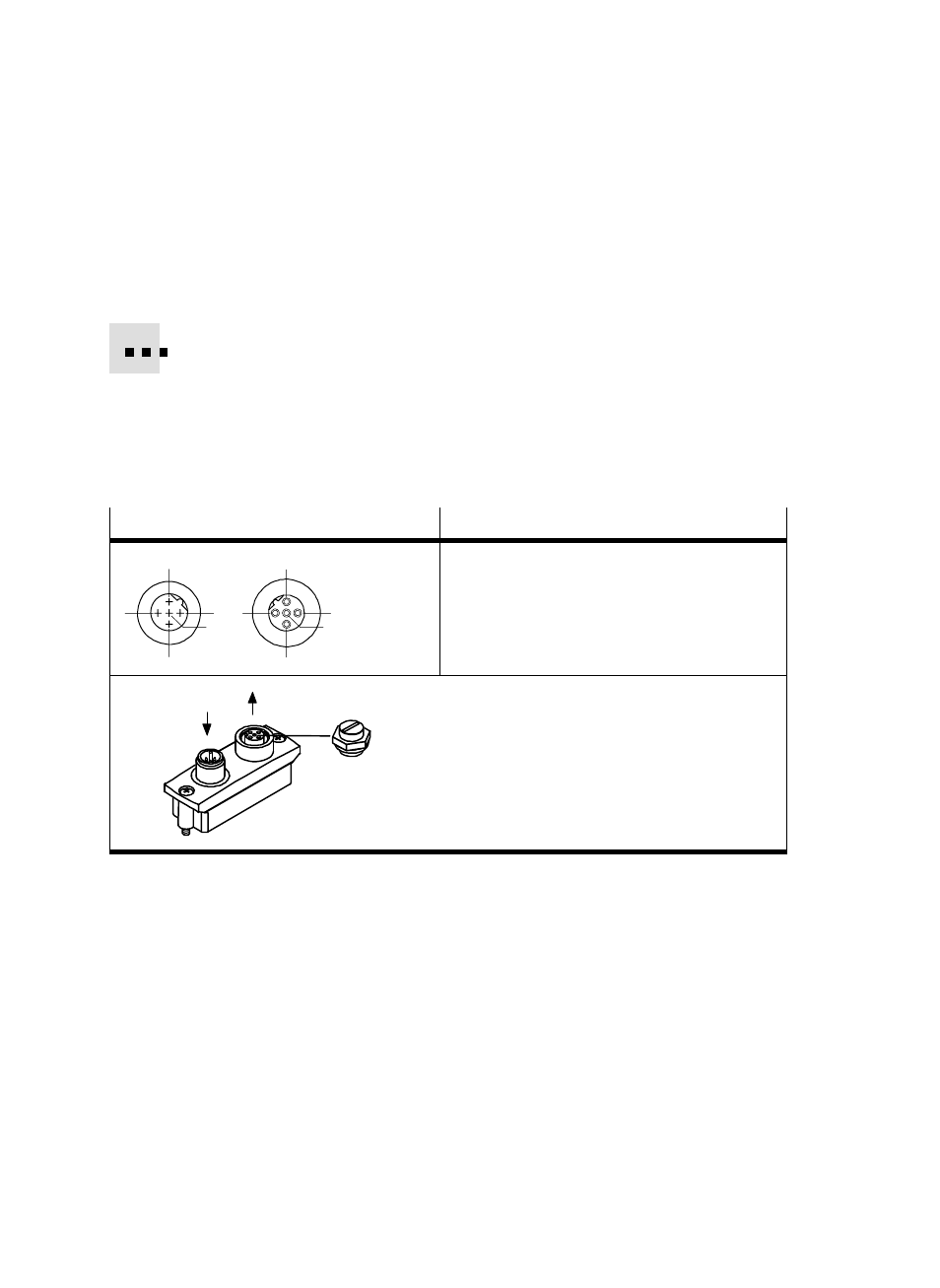

Адаптер M12 (с кодировкой Reverse Key)
№ контакта
5
2
3
4
1
5
1
4
3
2
1. VP: Плюсовой контакт питающего напряжения (P5V)
2. RxD/TxD-N: Данные приема/отправления N
3. DGND: Опорный потенциал данных (M5V)
4. RxD/TxD-P: Данные приема/отправления Р
5. FE: Функциональное заземление
Корпус/резьба: Экран
Защитный колпачок или штекер с
нагрузочным сопротивлением шины для
случаи, если разъем не используется.
Bus in
Bus out
Табл. 3/10: Распределение штырьков разъема Fieldbus с адаптером для подключения M12, 5-конт.
