6. Диагностика и индикация ошибок
6-4
Festo P.BE-SFC-DC-PB-RU ru 1005c
6.2
Светодиодная индикация состояния
1
Светодиоды
– Power (зеленый)
– I/F (зеленый/
красный)
– Error (красный)
1

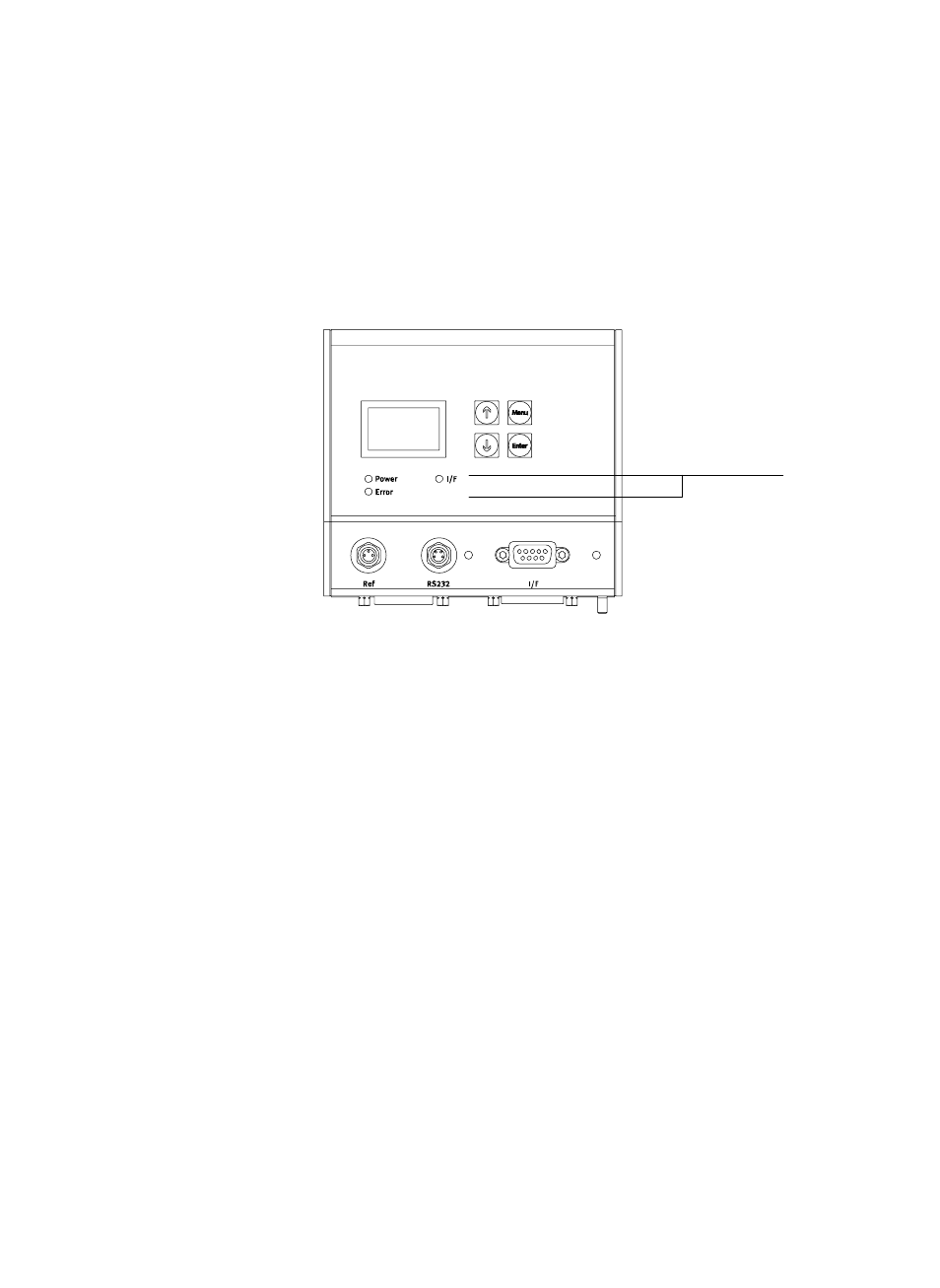

Рис. 6/1: Светодиоды для SFC-DC-...-H2-PB
Оптическая индикация рабочих состояний осуществляется
посредством 3 светодиодов:
– светодиод рабочего напряжения (POWER);
– светодиод статуса шины, состояния позиционирования (I/F);
– светодиод ошибки (ERROR).
