3. Установка
3-10
Festo P.BE-SFC-DC-PB-RU ru 1005c
3.4
Подключение мотора
Через соединение мотора осуществляется управление мотором,
встроенным в SLTE, и передаются сигналы энкодера.
Внимание
Используйте для подключения электрического привода только
один кабель из следующего набора принадлежностей Festo:
Кабель мотора KMTR-DC-SUB-15-M12-...
Длина не более 10 м.

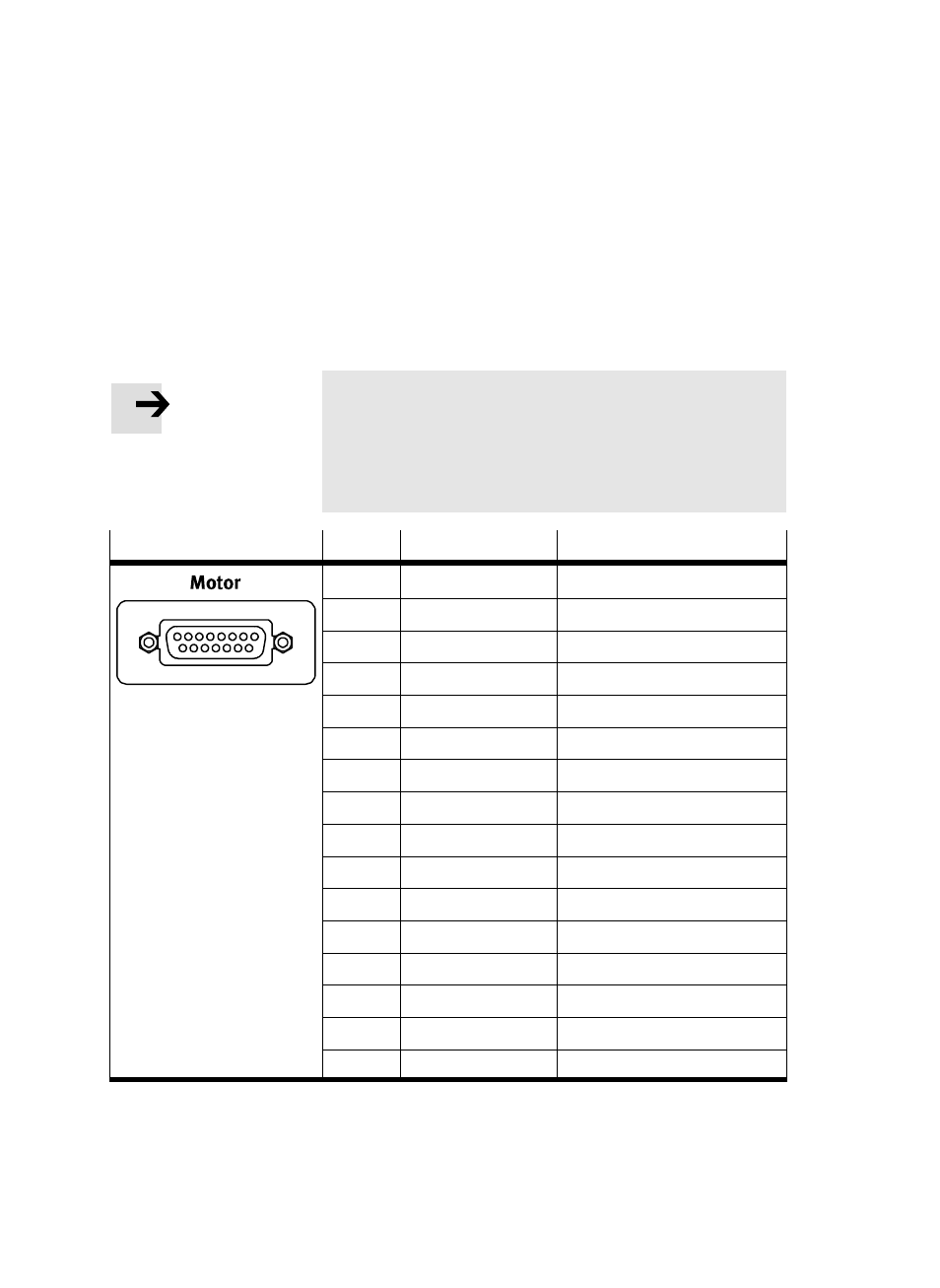

Соединение
Контакт Обозначение
Функция
8
1
15
9
1
+5VDC (+5 В пост. тока) VCC логические схемы
2
O
Канал энкодера A (RS485)
3
A/
Канал энкодера A/
4
B
Канал энкодера B (RS485)
5
B/
Канал энкодера B/
6
C
Канал энкодера C (RS485)
7
C/
Канал энкодера C/
8
GND Logik
Заземление, логика
9
GND
GND (заземление)
10
GND
GND (заземление)
11
GND
GND (заземление)
12
Motor+
Мотор+
13
Motor-
Мотор-
14
GND
GND (заземление)
15
GND
GND (заземление)
–
Корпус штекера
Экран кабеля
Табл. 3/5: Подключение “Motor” на SFC-DC
