3. Установка
3-8
Festo P.BE-SFC-DC-PB-RU ru 1005c
Электропитание должно отвечать следующим требованиям:
Электропитание Значение
Питание нагрузки (контакт A1, A2)
– Номинальный ток
– Пиковый ток
– Внутренний предохранитель
24 В пост. тока ± 10 %
3 A ±30 %
5 A ±30 %
7 A superflink
Питание логических схем (контакт 1, 2)
– Номинальный ток
– Пиковый ток
– Внутренний предохранитель
24 В пост. тока ± 10 %
0,1 A ±30 %
0,8 A ±30 %
2 A, инертный
Табл. 3/4: Спецификация напряжения питания
1 2 3 4 A1 5 A2
1 2 3
1 Необходимо выравнивание потенциалов!
2 Внешние предохранители
(дополнительно, для защиты внутренних предохранителей)
3 Заземляющий контакт (альтернатива: см. раздел 3.3)

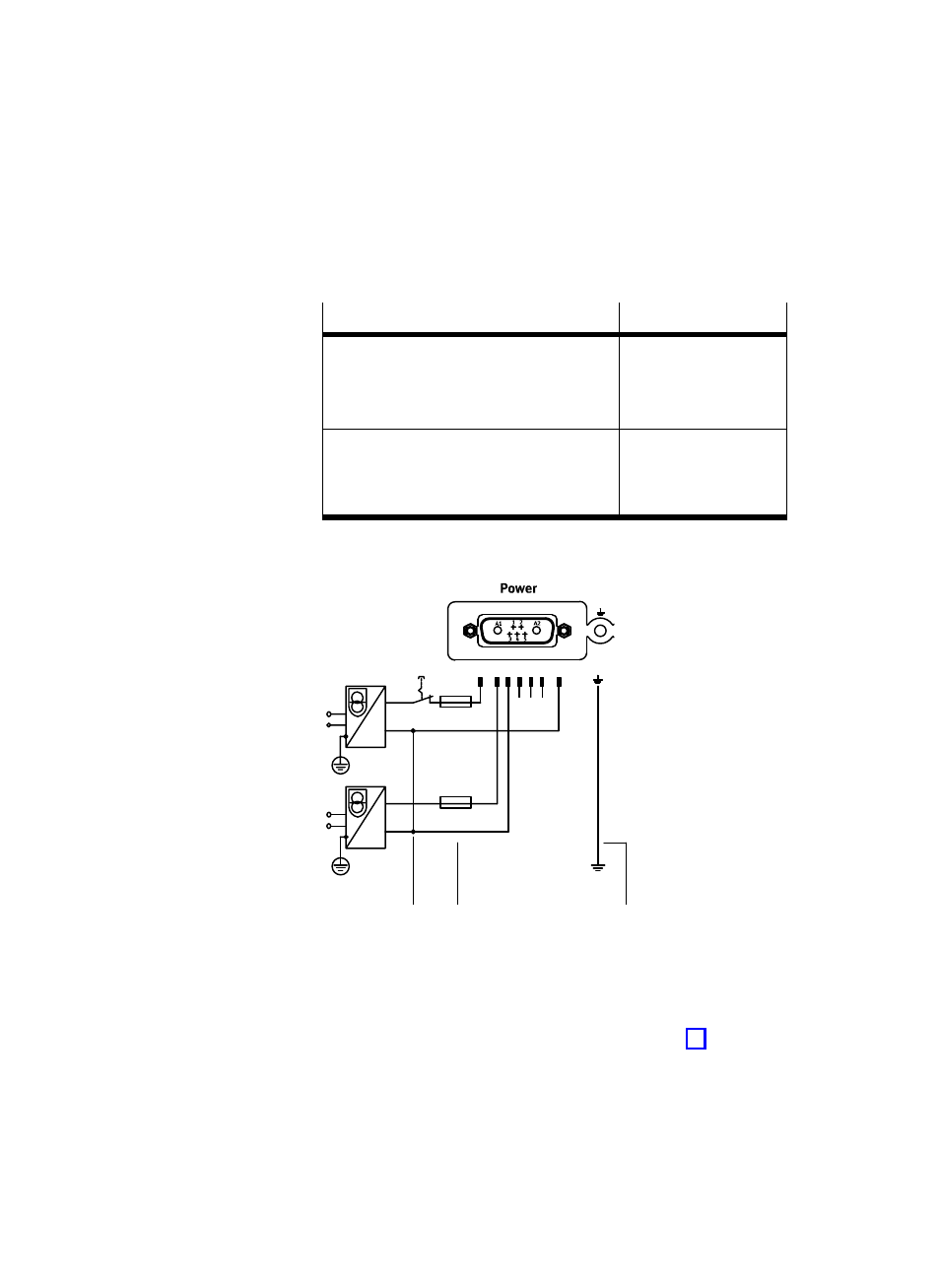

Рис. 3/2: Пример подключения электропитания
