1. Обзор системы
1-12
Festo P.BE-SFC-DC-PB-RU ru 1005c
1.5
Структура SFC-DC
1
Панель управления
(только тип
SFC-DC-...-H2-...:
ЖК-дисплей и
плёночно-контактная
клавиатура)
2
Электрические
подключения
3
Индикация состояния
(светодиоды)
1
2
3

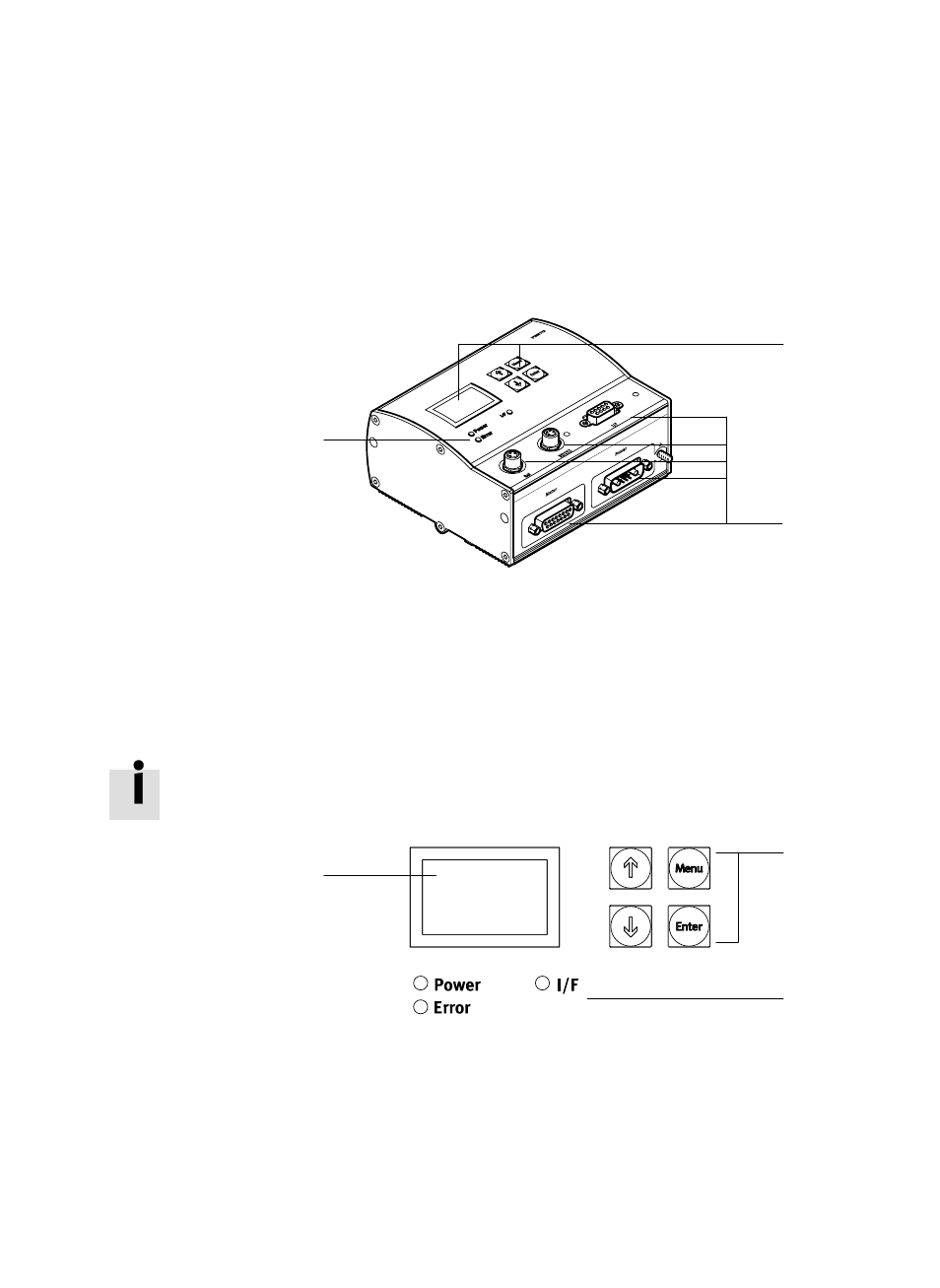

Рис. 1/3: Single Field Controller SFC-DC
Панель управления
Панель управления оснащена ЖК графическим дисплеем
(128 x 64 точек). Управление осуществляется посредством
контактно-пленочной клавиатуры с 4 клавишами, с помощью
которых можно вызвать все функции меню.
Перед вводом в эксплуатацию удалите защитную пленку дисплея.
1
ЖК-дисплей
2
Пленочно-контактн
ая клавиатура
3
Светодиоды
1
2
3
Рис. 1/4: Панель управления и индикация состояния на SFC-DC-...-H2-...
