1. Обзор системы
1-13
Festo P.BE-SFC-DC-PB-RU ru 1005c
Индикация состояния
Оптическая индикация рабочих состояний осуществляется
посредством 3 светодиодов:
– Рабочее напряжение “Power”
– Состояние позиционирования или состояние шины “I/F”
(= Interface / Field bus)
– Ошибка “Error”

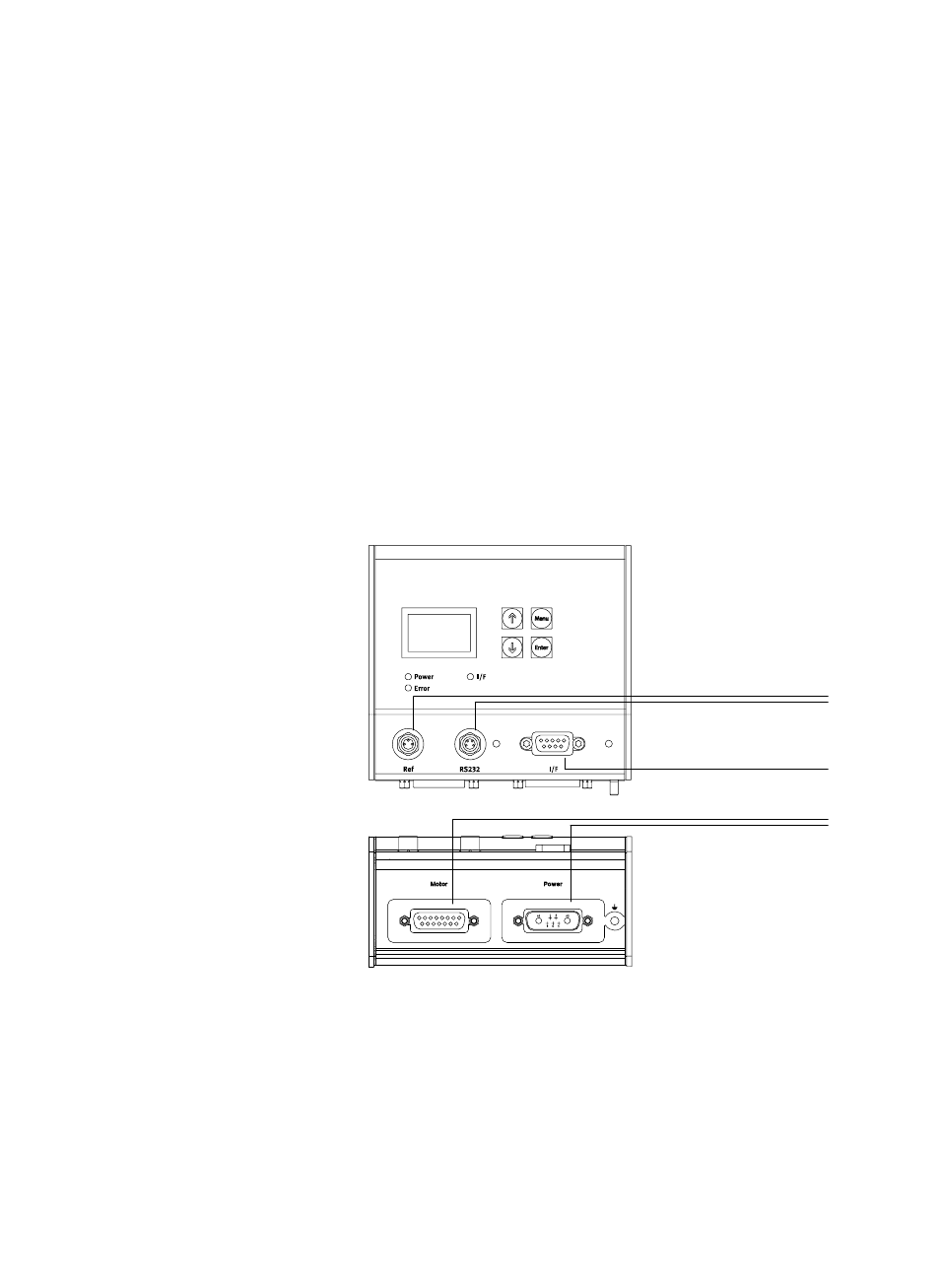

Соединения
SFC-DC оснащен следующими подключениями:
1
Датчик начала отсчета
2
RS232-интерфейс к ПК
3
Интерфейс PROFIBUS
4
Привод
(Подключение мотора)
5
Электропитание
1
2
3
4
5
Рис. 1/5: Подключение SFC-DC
