3. Установка
3-4
Festo P.BE-SFC-DC-PB-RU ru 1005c
1 Управление
(интерфейс
PROFIBUS, I/F)
2 Отверстие для
подключения клеммы
заземления
3 Электропитание (Power)
4 Подключение мотора
(Motor)
5 Датчик начала отсчета
(Ref)
6 Последовательный
интерфейс (RS232)
1
2
3
4
5
6

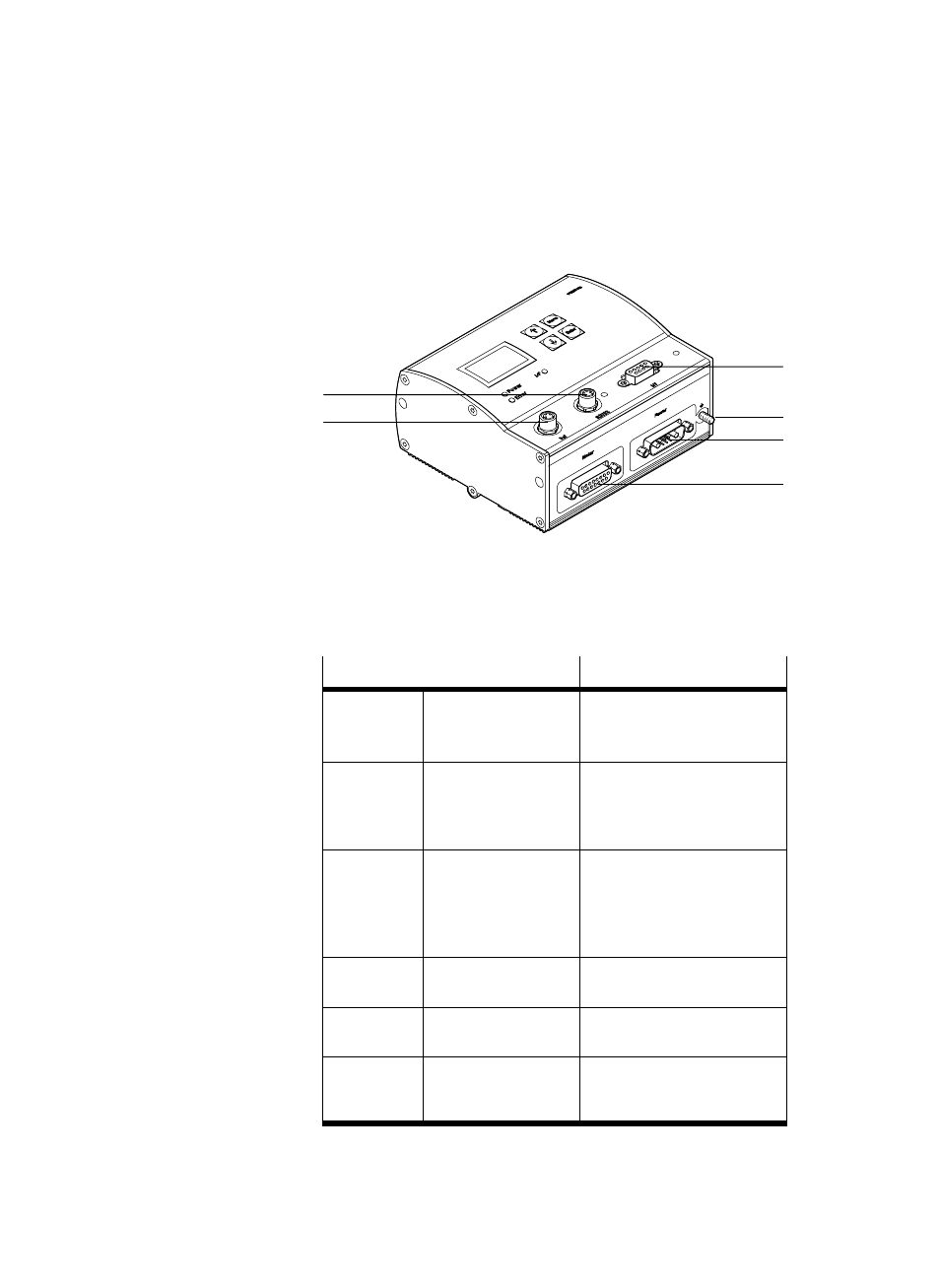

Рис. 3/1: Соединения с SFC-DC
Соединения с SFC-DC Описание
Управление/
Fieldbus
для типа SFC-DC-...-PB:
– Sub-D 9-контактный
– Розетка
Интерфейс для подключения к
PROFIBUS
Отверстие для
подключения
клеммы
заземления
– Распорный болт M4 Подключение
функционального заземления
(возможно через кабель
электропитания)
Электро-
питание
– DSub-7W2
– Штекеры
Электропитание с 2 много-
амперными контактами и
5 малоамперными контактами
(отдельное питание
напряжения нагрузки и логики)
Подключение
мотора
– Sub-D 15-контактный
– Розетка
Управление двигателя с
сигналами энкодера
Датчик начала
отсчета
– M8, 3-контактный
– Розетка
Вход для датчика начала
отсчета
Последова-
тельный
интерфейс
– M8, 4-контактный
– Розетка
Интерфейс RS232 для
установки параметров, ввода в
эксплуатацию и диагностики
Табл. 3/1: Обзор соединений
