- 6
 Указать пропускное направление на
диафрагме.
 Вынуть диафрагму.
 Очистить отверстие диафрагмы с по-
мощью иголки или тонкой проволоки.
 Установить диафрагму соблюдая
правильность расположения пропус
кного направления.
 Переключатель магнитного клапана
установить в положение „1“ при
включенном погружном насосе и про
верить расход.
 Стеклянный резервуар наполовину
заполнить пробой воды после запол
нения фильтра из активированного
угля и закрыть резервуар.
 Сильно встряхивать стеклянный
баллон на протяжении 5 секунд.
При образовании закрытых пенистых
покрышек, которые не распадаются в те-
чение 40 секунд, следует заменить со-
держимое фильтра из активированного
угля.
Нормальное пенообразование при ис-
пользовании фильтра: очень тонкое
кольцо пены по краям, которое быстро
распадается.
Пеногасительная способность фильтра
исчерпана: толстое кольцо пены по кра-
ям, которое не распадается.
 Выключить погружнойнасос.
 Отсоединить вход шлангового со-
единения фильтра из активирован
ного угля.
 Отсоединить выход шлангового со-
единения фильтра из активирован
ного угля.
 Отвинтить крышку резервуара филь-
тра.
 Вытряхнуть содержимое резервуара
(необходимо участие 2 человек) и
снять трубу с распылителем.
 Промыть резервуар фильтра водой.
 Установить трубу с распылителем.
Указание
Утилизировать активированный уголь
в соответствии с местными предпи-
саниями

Установить воронку 4.901-090.0 в ре-
зервуар фильтра.
 Залить 20 литров воды.
 Засыпать 10 кг опорного гравия.
 Засыпать 14 кг = 28 л активированно-
го угля.
 Заполнить резервуар фильтра во-
дой.
 Завинтить и установить на место
крышку резервуара фильтра.
 Соединить выход резервуара филь-
тра со шлангом фильтра из активи
рованного угля манометра.
 Соединить выход резервуара филь-
тра со шлангом расходомера.
 Выключите погружной насос.
 Установить переключатель магнит-
ного клапана в положение "1".
 Производить обратную промывку
резервуара фильтра до тех пор, пока
вода не начнет течь без пузырьков
воздуха.
 Установить переключатель магнит-
ного клапана в положение "0".
 Выключить погружнойнасос.
 Резервуар фильтра подключается к сис-
теме с учетом направления потока.
Указание
Для установок с опцией 2. Заменить
резервуары фильтра из активирован-
ного угля для того, чтобы через зано-
во заполненный резервуар фильтра
протекало в два раза больше жидкос-
ти.

Выключите погружной насос.
 Проверить расход (прибл. 0,5 л/мин),
при необходимости очистить диа-
фрагму.

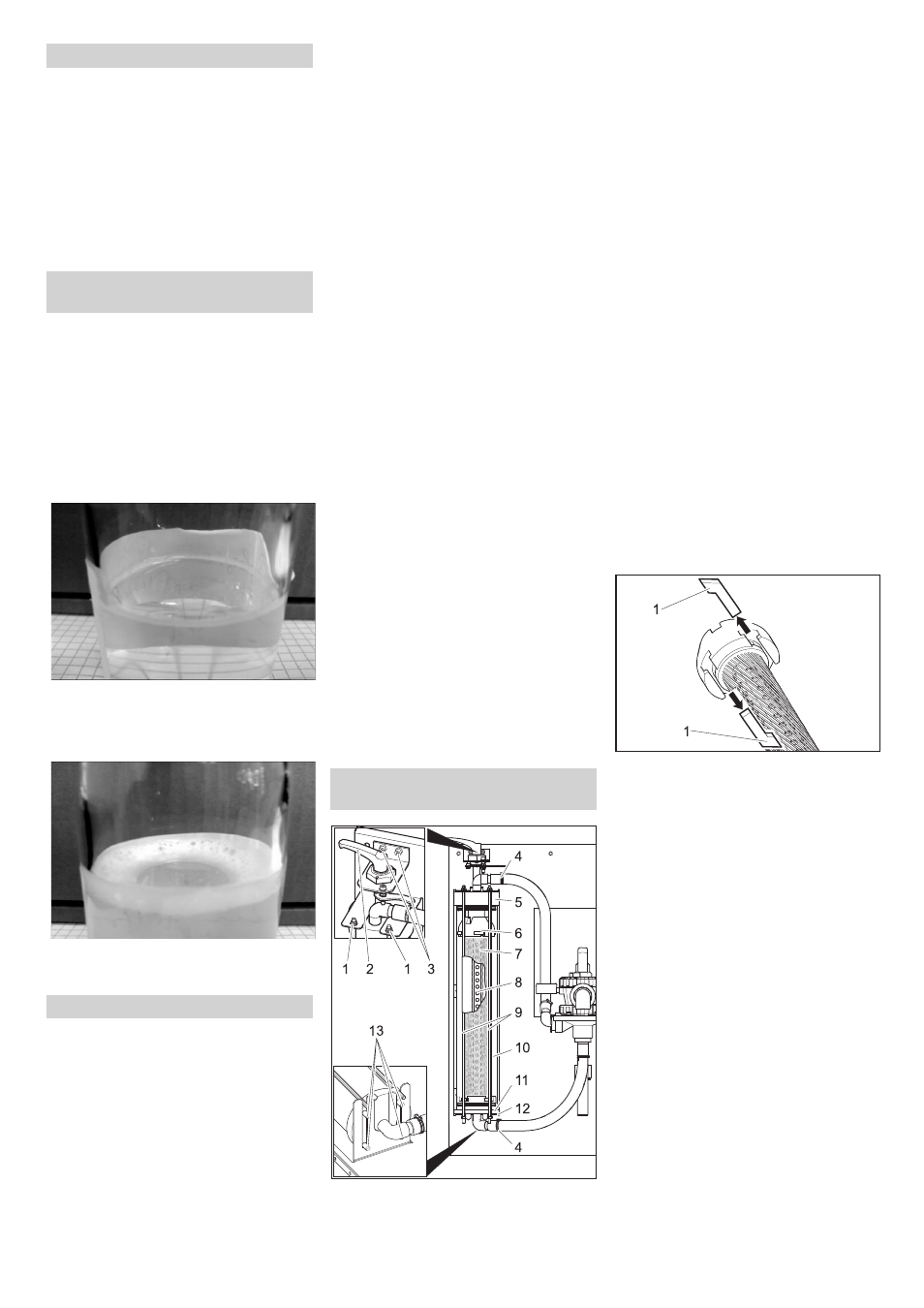

1 Гайка
2 Рукоятка зажима
3 Винт опоры рукоятки зажима
4 Хомут для крепления шланга
5 Крышка
6 Верхняя часть
7 Фильтровальная вставка
8 Труба для фильтрата
9 Резьбовой шток
10 Филаментный фильтр
11 Нижняя часть
12 Нижняя консоль
13 Штифт
 Освободить фильтр.
 Открыть хомуты для крепления
шлангов.
 Снять шланги с присоединительных
патрубков.
 Выкрутить оба винта опоры рычага
зажима.
 Рычаг зажима вместе с креплением
вынуть вверх.
 Открутить гайку на верхнем конце
резьбового штока.
 Вынуть узел резьбового штока.
 Вынуть вперед филаментный
фильтр.
 Снять крышку филаментного филь-
тра.
 Вынуть нижнюю часть фильтра вмес-
те с фильтровальной вставкой.
1 Центрирующая шпонка
 Вынуть центрирующие шпонки меж-
ду верхней частью и фильтроваль-
ной вставкой и между нижней частью
и фильтровальной вставкой.
 Снять с фильтровальной вставки
верхнюю и нижнюю части.
 Вынуть из фильтровальной вставки
трубу с фильтратом.
 Утилизировать фильтровальную
вставку.
 Насадить трубу для фильтрата на
один конец новой фильтровальной
вставки.
 Зажать фильтровальную вставку та-
ким образом, чтобы филаментное
волокно не скручивалось.
 Вдвинуть трубу для фильтрата в
фильтровальную вставку, регулируя
положение трубы для фильтрата и
глядя при этом на противоположную
сторону фильтрующего элемента.
 Перед дальнейшей сборкой все О-
образные прокладки смазать обыч-
ным жидким мылом.
Очистка диафрагмы
Проверить фильтр из
активированного угля
Заменить активированный уголь
Заменить фильтроваль
нуювставку
