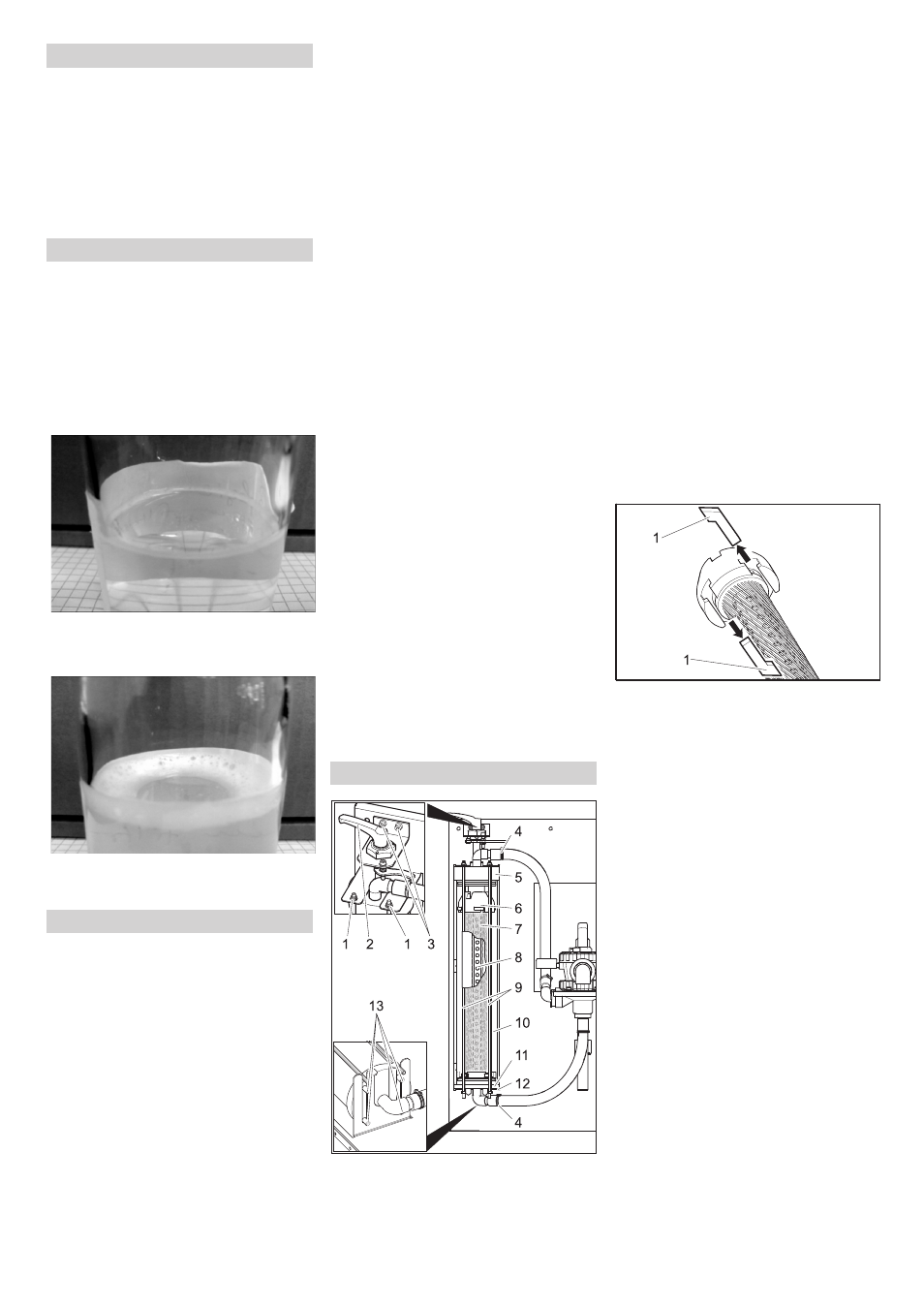

- 5
 Marquer le sens de flux sur le cache.
 Démonter le cache.
 Nettoyer l'ouverture du cache avec une
aiguille ou un fil métallique fin.
 Monter le cache, tout en respectant le
sens du flux.
 Mettre l'électrovanne sur "1" avec la
pompe d'immersion en service et
contrôler le débit.
 Remplir la bouteille d'eau à moitié avec
un échantillon d'eau en aval du filtre à
charbons actifs et la fermer.
 Bien secouer la bouteille d'eau pendant
5 secondes.
S'il se forme un couche de mousse fermée,
qui n'a pas encore disparu au bout de 40
secondes, la cartouche du filtre à charbons
actifs doit être remplacée.
Aspect de la mousse avec le filtre en ordre
: très fin anneau de mousse au bord qui se
désintègre vite.
Aspect de la mousse avec filtre épuisé :
épais anneau de mousse au bord qui ne
disparaît pas.
 Mettre la pompe d'immersion hors ser-
vice.
 Accouplement de tuyau entrée filtre à
charbons actifs
 Accouplement de tuyau sortie filtre à
charbons actifs
 Dévisser le couvercle de la bouteille de
filtre.
 Vider le contenu de la bouteille (2 per-
sonnes nécessaires) et prélever le tube
de buse.
 Rincer la bouteille de filtre à l’eau.
 Mettre le tube de buse en place.
Remarque
Eliminer le charbon actif dans le respect
des directives légales en vigueur locale-
ment.

Disposer l'entonnoir 4.901-090.0 sur la
bouteille de filtre.
 Remplir 20 litres d'eau.
 Remplir 10 kg de gravillons support.
 Remplir 14 kg = 28 l de charbon actif.
 Remplir d’eau la bouteille de filtre.
 Dévisser le couvercle de la bouteille de
filtre et serrer.
 Connecter la sortie de la bouteille de
filtre avec le bouchon du manomètre du
filtre à charbons actifs.
 Connecter l'entrée de la bouteille de
filtre avec le tuyau du débitmètre.
 Mettre la pompe d'immersion en ser-
vice.
 Régler le commutateur d'électrovanne
sur «1».
 Rincer la bouteille de filtre en arrière
jusqu'à ce que l'eau s'échappe sans
bulles.
 Régler le commutateur d'électrovanne
sur «0».
 Mettre la pompe d'immersion hors ser-
vice.
 Raccorder la bouteille de filtre dans le
sens de débit correct sur le système.
Remarque
Remplacer sur les installation avec l'option
2ème filtre à charbon actif les bouteilles de
filtre de sorte que la bouteille de filtre ve-
nant d'être remplie soit traversée en se-
conde.

Mettre la pompe d'immersion en ser-
vice.
 Contrôler le débit (env. 0,5 l/min), si né-
cessaire nettoyer les caches.
1 Ecrou
2 Levier de serrage
3 Vis du palier de levier de serrage
4 Collier de serrage
5 Capot
6 Parte supérieure
7 Elément d'un filtre
8 Tube à filtrat
9 Tige filetée
10 Filtre à filaments
11 Parte inférieure
12 Console inférieure
13 Tige
 Détendre le filtre
 Ouvrir les colliers de serrage.
 Retirer les tuyaux des raccords de
tuyau.
 Sortir les deux vis du palier de levier
tendeur.
 Retirer le levier de serrage avec le pa-
lier vers le haut.
 Dévisser les écrous de l'extrémité su-
périeure de la tige filetée.
 Retire le module de tige filetée.
 Enlever le filtre à filaments en le tirant
vers l'avant.
 Retirer le couvercle du filtre à filaments.
 Retirer la partie inférieure du filtre à fila-
ments y compris cartouche de filtre.
1 Coulisseau
 Enlever le coulisseau entre la partie su-
périeure et la cartouche de filtre en
entre la partie inférieure et la cartouche
de filtre.
 Retirer la partie supérieure et la partie
inférieure de la cartouche de filtre.
 Retirer le tube de filtrat de la cartouche
de filtre.
 Eliminer l'élément filtrant.
 Mettre en place le tube de filtrat à la fin
de la nouvelle cartouche de filtre.
 Tendre la cartouche de filtre de telle
sorte que les filaments ne soient pas
vrillés.
 Enfoncer le tube à filtrat dans la car-
touche de filtre et piloter ce faisant la di-
rection du tube de filtrat en regardant du
côté opposé à l'élément de filtrage.
 Avant de poursuivre le montage, en-
duire tous les joints toriques d'un savon
liquide courant.
Remarque
Ne pas utiliser de graisse au silicone. Le si-
licone dans l'eau affecte le résultat du sé-
chage et du nettoyage lors du lavage du
véhicule.

Enficher tout d'abord la partie supé-
rieure et la partie inférieure sur l'élé-
ment de filtrage.
Nettoyer le cache.
Vérifier le filtre à charbon actif
Remplacer le charbon actif.
Remplacer la cartouche de filtre
14 FR
