 Na zaslonki označite smer pretoka.
 Demontirajte zaslonko.
 Odprtino zaslonke očistite z iglo ali tan-
ko žico.
 Vgradite zaslonko, pri tem upoštevajte
smer pretoka.
 Stikalo magnetnega ventila pri delujoči
potopni črpalki postavite na "1" in pre-
verite pretok.
 Steklenico do polovice napolnite z vo-
dnim vzorcem za filtrom z aktivnim
ogljem in zaprite.
 Steklenico 5 skund močno pretresajte.
Če se oblikuje penast vrhnji sloj, ki po 40
sekundah še ni razpadel, je potrebno polni-
tev filtra z aktivnim ogljem zamenjati.
Slika penjenja filtra v redu: zelo tanek pr-
stan pene na robu, ki hitro razpade.
Slika penjenja izčrpanega filtra: debel pr-
stan pene na robu, ki ne razpade.
 Izklopite potopno črpalko.
 Ločite cevno spojko na vhodu filtra z ak-
tivnim ogljem.
 Ločite cevno spojko na izhodu filtra z
aktivnim ogljem.
 Odvijte pokrov filtrske steklenice.
 Izpraznite vsebino steklenice (potrebni
2 osebi) in snemite šobno cev.
 Filtrsko steklenico izperite z vodo.
 Vstavite šobno cev.
Napotek
Aktivno oglje odstranite v skladu z veljavni-
mi lokalnimi predpisi.

Lijak 4.901-090.0 nataknite na filtrsko
steklenico.
 Nalijte 20 litrov vode.
 Napolnite 10 kg opornega proda.
 Napolnite 14 kg = 28 l aktivnega oglja.
 Filtrsko steklenico napolnite z vodo.
 Privijte in pritegnite pokrov filtrske ste-
klenice.
 Izhod filtrske steklenice povežite z gib-
ko cevjo manometra na filtru z aktivnim
ogljem.
 Vhod filtrske steklenice povečite z gib-
ko cevjo merilnika pretoka.
 Vklopite potopno črpalko.
 Stikalo magnetnega ventila postavite
na „1“.
 Filtrsko steklenico spirajte v obratni
smeri, dokler voda ne izstopa brez me-
hurčkov.
 Stikalo magnetnega ventila postavite
na „0“.
 Izklopite potopno črpalko.
 Filtrsko steklenico v pravilni smeri pre-
toka priključite na sistem.
Napotek
Pri napravah z opcijo 2. filtra z aktivnim
ogljem filtrske steklenice zamenjajte, tako
da gre pretok skozi novo napolnjeno filtrsko
steklenico kot skozi drugo.

Vklopite potopno črpalko.
 Preverite pretok (ca. 0,5 l/min), po po-
trebi očistite zaslonko.

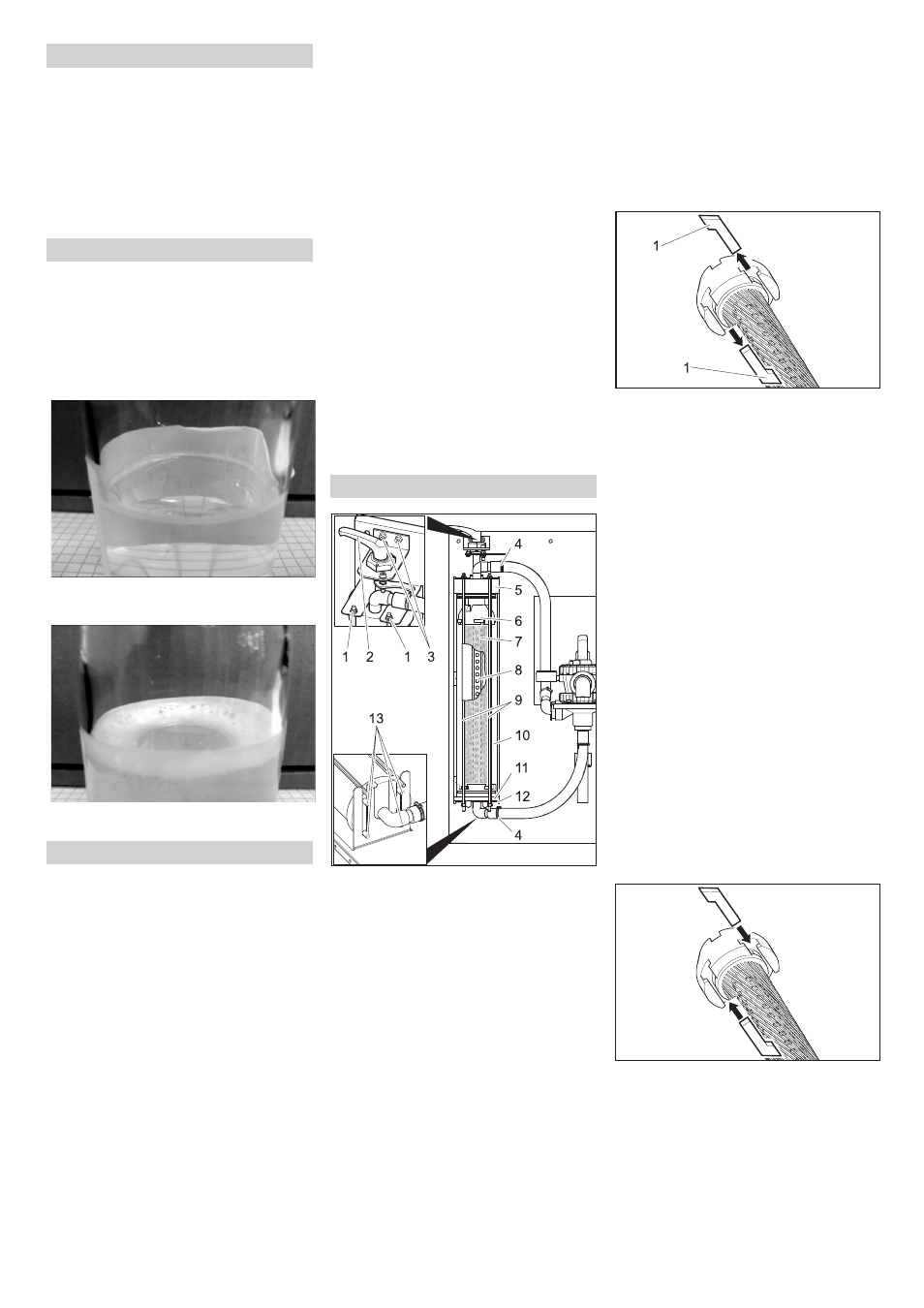

1 Matica
2 Napenjalo
3 Vijak ležaja napenjala
4 Objemka za gibko cev
5 Pokrov
6 Zgornji del
7 Filtrni vložek
8 Cev za filtrat
9 Drog z navojem
10 Filamentni filter
11 Spodnji del
12 Spodnja konzola
13 Zatič
 Sprostite filter.
 Odprite objemke za gibko cev.
 Gibke cevi snemite z nastavkov za gib-
ke cevi.
 Izvijte oba vijaka ležaja napenjala.
 Napenjalo skupaj z uležajenjem snemi-
te navzgor.
 Odvijte matice na zgornjem koncu dro-
ga z navojem.
 Snemite sklop droga z navojem.
 Filamentni filter izvlecite naprej.
 Snemite pokrov filamentnega filtra.
 Snemite spodnji del filamentnega filtra
skupaj s filtrnim vložkom.
1 Matica vijaka z režo
 Izvlecite matice vijaka z režo med zgor-
njim delom in filtrnim vložkom in med
spodnjim delom in filtrnim vložkom.
 Zgornji del in spodnji del snemite s filtr-
nega vložka.
 Cev za filtrat izvlecite iz filtrnega vložka,
 filtrni vložek zavrzite.
 Namestite cev za filtrat na enem koncu
novega filtrnega vložka.
 Filtrni vložek napnite tako, da filamenti
niso prepleteni.
 Cev za filtrat potisnite v filtrni vložek in
pri tem s pogledom v nasprotno stran
filtrirnega elementa uravanajte smer
cevi za filtrat.
 Pred nadaljnjo montažo vse O-obročke
namažite z običajnim tekočim milom.
Napotek
Ne uporabljajte silikonske maščobe. Silikon
v vodi vpliva na rezultate čiščenja in suše-
nja pri pranju vozil.

Zgornji del in spodnji del nataknite na
filtrni element.
 Zgornji in spodnji del usmerite tako, da
je mogoče vstaviti matice vijaka z režo.
 Vtaknite matice vijaka z režo in prižemi-
te z rahlim obračanjem filtrnega vložka.
 Spodnji del vstavite v filamentni filter in
povsem potisnite notri.
 Pokrov namestite na filamentni filter.
 Filamentni filter postavite na spodnjo
konzolo, da oba zadnja zatiča sedita v
vodoravnih luknjah konzole.
Čiščenje zaslonke
Preverjanje filtra z aktivnim ogljem
Menjava aktivnega olja
Menjava filtrnih vložkov
