- 5
 Marcar o sentido de fluxo no restrictor.
 Desmontar o restrictor
 Limpar a abertura do restrictor com
uma agulha ou um arame fino.
 Montar o restrictor e ter atenção ao
sentido do fluxo.
 Ajustar o interruptor da válvula magné-
tica em "1" com a bomba de imersão
em funcionamento e controlar o sentido
do fluxo.
 Encher a garrafa de água com uma
amostra de água, a seguir ao filtro de
carvão activo, e fechar.
 Agitar a garrafa de água fortemente du-
rante 5 segundos.
Se for verificada a formação de uma cama-
da densa de espuma, que não desaparece
após 40 segundos, é necessário substituir
o enchimento do filtro de carvão activo.
Formação de espuma OK: camada de es-
puma muito fina nas bordas, que se desin-
tegra rapidamente.
Formação de espuma excessiva: forte ca-
mada de espuma nas bordas que não se
desintegra.
 Desligar bomba de imersão.
 Separar o acoplamento de mangueira
da entrada do filtro de carvão activo.
 Separar o acoplamento de mangueira
da saída do filtro de carvão activo.
 Desenroscar a tampa da garrafa do fil-
tro.
 Esvaziar o conteúdo da garrafa (2 pes-
soas necessárias) e retirar a lança.
 Enxaguar a garrafa do filtro com água.
 Inserir lança.
Aviso
Eliminar o carvão activo de acordo com a
legislação em vigor.

Posicionar o funil 4.901-090.0 em cima
da garrafa de filtro.
 Adicionar 20 litros de água.
 Adicionar 10 kg de gravilha de apoio.
 Adicionar 14 kg = 28 l de carvão activo.
 Encher a garrafa do filtro com água.
 Enroscar a tampa da garrafa do filtro e
apertar.
 Ligar a saída da garrafa do filtro com a
mangueira do manómetro do filtro de
carvão activo.
 Ligar a entrada da garrafa do filtro com
a mangueira do caudalímetro.
 Ligar bomba de imersão.
 Ajustar o interruptor da válvula magné-
tica em "1".
 Efectuar um enxaguamento de retorno
da garrafa do filtro, até a água sair sem
bolhas de ar.
 Ajustar o interruptor da válvula magné-
tica em "0".
 Desligar bomba de imersão.
 Ligar a garrafa do filtro no sentido cor-
recto do fluxo ao sistema.
Aviso
Nas instalações com a segunda opção tro-
car as garrafas do filtro de carvão activo, de
modo que a garrafa do filtro enchida de
novo seja a segunda a ser enxaguada.

Ligar bomba de imersão.
 Controlar o fluxo (aprox. 0,5 l/min), lim-
par eventualmente o restrictor.

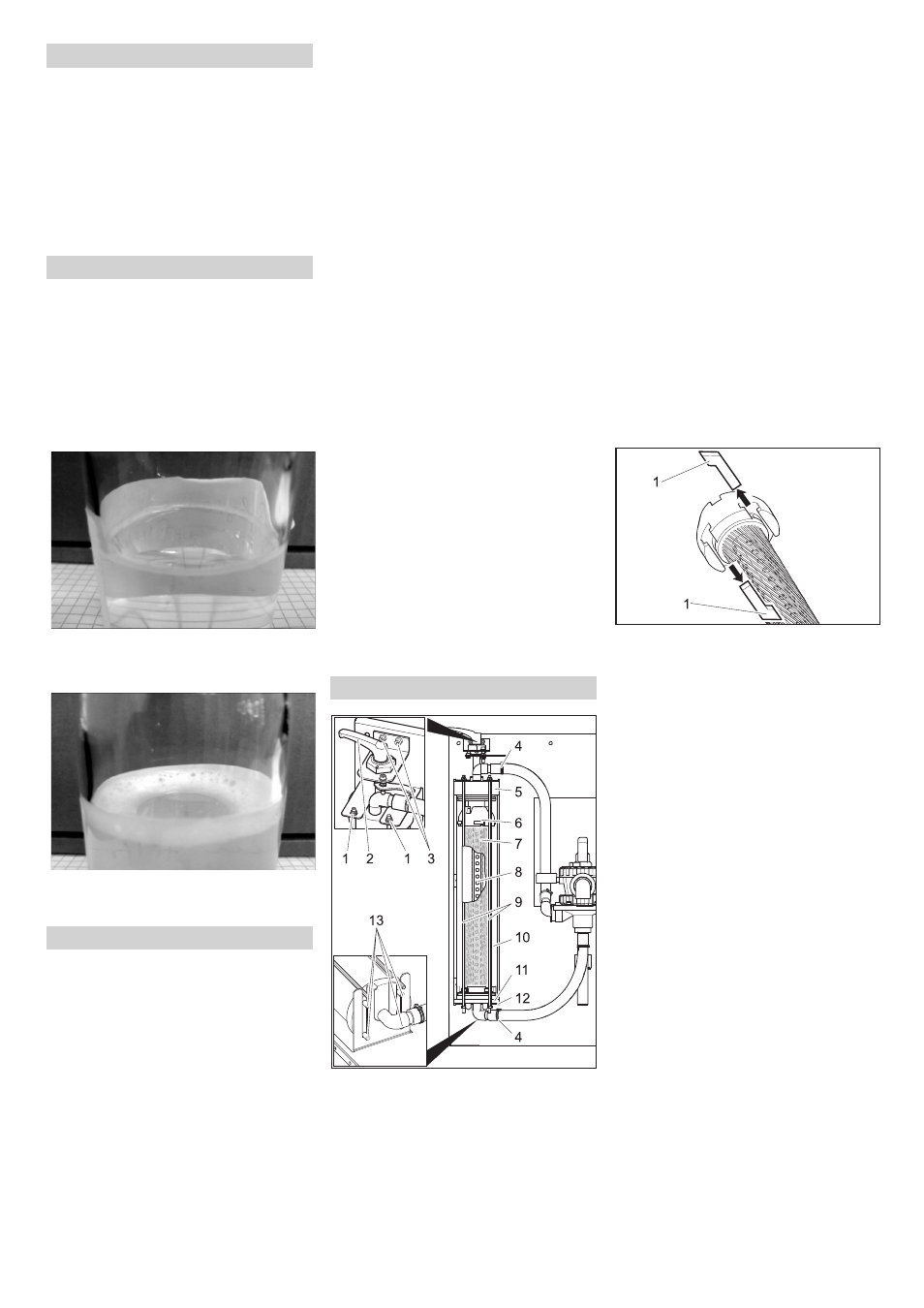

1 Porca
2 Alavanca de tensionamento
3 Parafuso do rolamento da alavanca de
tensionamento
4 Braçadeira do tubo
5 Tampa
6 Parte superior
7 Elemento filtrante
8 Tubo de filtrato
9 Barra roscada
10 Filtro de filamentos
11 Parte inferior
12 Consola inferior
13 pino
 Afrouxar filtro.
 Abrir as braçadeiras de mangueira.
 Retirar as mangueiras dos bocais das
mangueiras.
 Desenroscar os dois parafusos do rola-
mento da alavanca de tensionamento.
 Retirar a alavanca de tensionamento e
o rolamento por cima.
 Desaparafusar as porcas na extremida-
de superior das barras roscadas.
 Retirar o módulo da barra roscada.
 Puxar o filtro de filamentos para a frente.
 Retirar a tampa do filtro de filamentos.
 Retirar a parte inferior do filtro de fila-
mentos, juntamente com o elemento fil-
trante.
1 Lingueta
 Retirar as linguetas entre a parte supe-
rior e o elemento filtrante e entre a parte
inferior e o elemento filtrante.
 Retirar a parte superior e inferior do ele-
mento filtrante.
 Retirar o tubo de filtrato do elemento fil-
trante,
 Eliminar o filtro.
 Encostar o tubo de filtrato numa extre-
midade do novo elemento filtrante.
 Fixar o elemento filtrante de forma que
os filamentos não sejam torcidos.
 Inserir o tubo de filtrato no elemento fil-
trante e controlar a direcção do tubo de
filtrato, olhando pelo lado oposto do
elemento filtrante.
 Aplicar um pouco de sabão líquido con-
vencional em todos os vedantes em O,
antes de continuar com os trabalhos de
montagem.
Aviso
Não utilizar massa de silicone. Silicone na
água influencia os resultados de limpeza e
de secagem durante as lavagens dos veí-
culos.

Encaixar a parte superior e inferior no
elemento filtrante.
 Alinhar a parte superior e inferior, de
modo que as linguetas possam ser in-
seridas.
Limpar restrictor
Controlar filtro de carvão activo
Substituir o carvão activo
Trocar o elemento filtrante
44 PT
