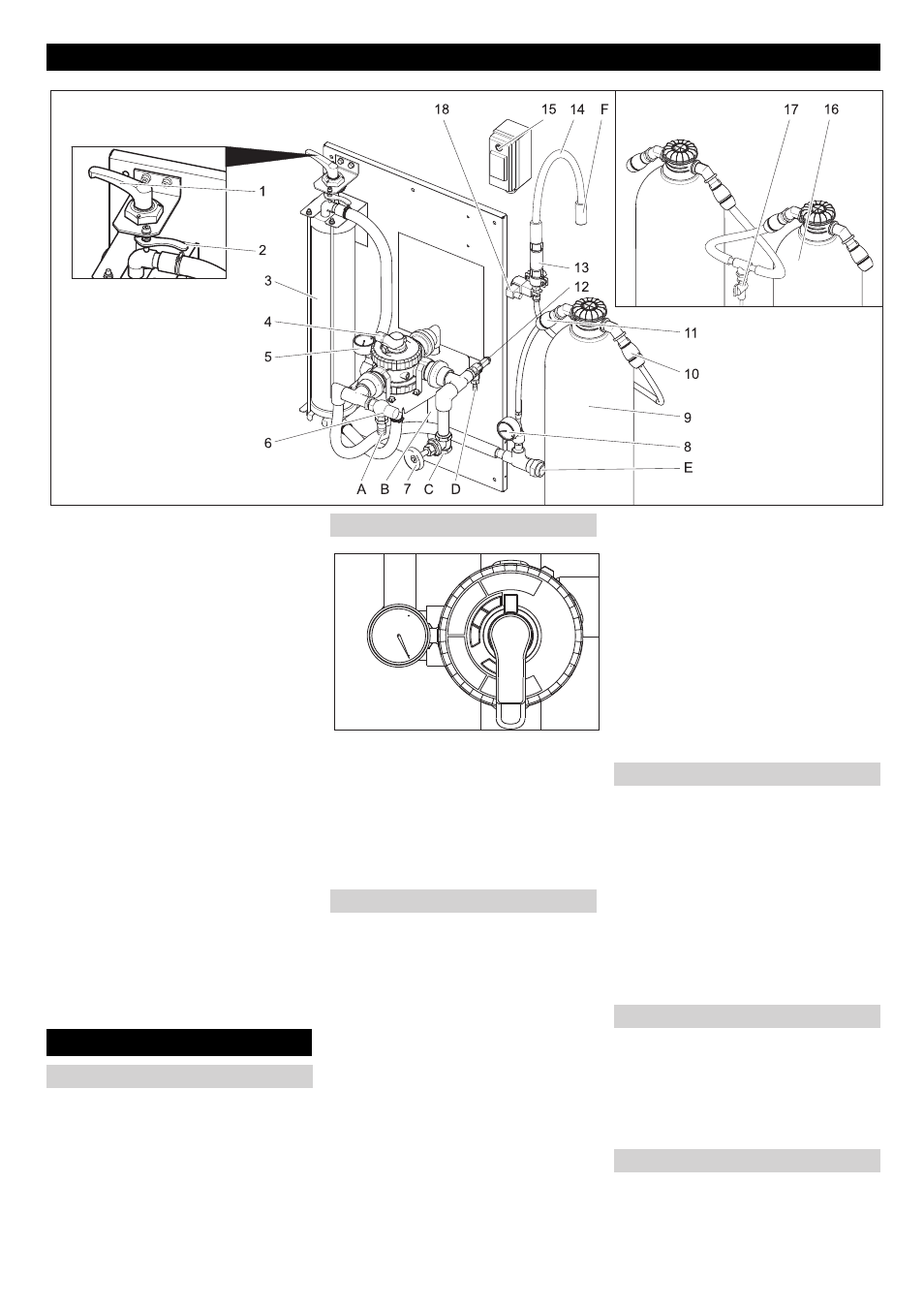

1 palanca de sujeción
2 Palanca de desbloqueo
3 Filtro de filamentos
4 Válvula de varias vías
5 Manómetro entrada de filtro
6 Válvula de derivación
7 Válvula de mariposa **)
8 Manómetro del filtro de carbón activo
9 Filtro de carbón vegetal activado
10 Acoplamiento para mangueras para la
salida del filtro de carbón activo
11 Acoplamiento para mangueras para la
entrada del filtro de carbón activo
12 Válvula de seguridad
13 Diafragma
14 Tubo de filtrado
15 Interruptor de la válvula magnética
16 2. Filtro carbón activo **)
17 Grifo de muestra **)
18 Electroválvula
A Cómo recoger el barro
B para atrapar barro (retrolavado)
C de la bomba de inmersión
D Para recoger el barro (sobrepresión)
E para la limpiadora de alta presión / el
dispositivo de agua residual (relleno)
F Hacia el canal de desagüe
**) Opción
Para reajustar la tensión del filtro, proceda
del siguiente modo:

Girar la palanca de sujeción hacia la iz-
quierda hasta que la palanca llegue al
tope y fijar la palanca de desbloqueo.
 Girar la palanca de la válvula de varias
vías a la posición "FILTRATION".
Nota
Después de un largo período de reposo es
necesario accionar la válvula de varias vías
con más fuerza.

Comprobar la pretensión del filtro.
 Puesta en funcionamiento de la bomba
del lugar de la instalación.
Nota
Para el funcionamiento normal se debe
realizar un retrolavado diario. Durante el
retrolavado, la instalación no produce agua
residual.
Durante el retrolavado se elimina la sucie-
dad acumulada en el filtro de filamentos.
Para ello se enjuaga el filtro de filamentos
en la dirección contraria. La suciedad ex-
traída, se desvía hacia el colector de barro
del sistema de reciclaje.

Puesta en funcionamiento de la bomba
del lugar de la instalación.
ṇ
Advertencia
Flujo máximo permitido al realizar el retro-
lavado es de 2.000 l/h. Ajustar la cantidad
de flujo en la válvula de mariposa (nº de
ref.: 4.640-230.0) si es necesario.

Girar la palanca de la válvula de varias
vías a la posición "RÜCKSPÜLEN/
BACKWASH".
 Relajar el filtro de filamentos girando la
palanca de sujeción en el sentido
opuesto a las agujas del reloj.
 Esperar 30 segundos.
 Tensar el filtro de filamentos y volver a
relajar inmediatamente.
 Repetir el proceso tras 30 segundos de
espera - tensar - relajar, repetir 10 veces.
 Ajustar de nuevo la pretensión del filtro.
 Girar la palanca de la válvula de varias vías
a la posición "ERSTFILTRAT/RINSE".
 Espere 2 minutos.
 Girar la palanca de la válvula de varias
vías a la posición "FILTRATION".
Si la limpiadora de alta presión o la instala-
ción de lavado no absorbe agua, se produ-
ce una circulación del agua residual para
evitar los malos olores.
Nota
Para reducir los gastos de mantenimiento, se
puede conectar y desconectar la bomba su-
mergible periódicamente (p.ej. de noche, du-
rante el fin de semana). Para ello se puede
conectar la bomba sumergible (por parte del
cliente) a la toma de corriente mediante un tem-
porizador.
Intervalo máximo de 1 hora.
La instalación se debe operar en lugares a
prueba de heladas. En caso de helada se
debe parar la instalación y vaciar totalmen-
te el agua:

Quitar los tubos.
 Dejar la instalación en funcionamiento
en vacío.
 Apagar la bomba del lugar de instalación.
 En caso de riesgo de helada, se debe elimi-
nar toda el agua que contenga (véase
apartado "Protección antiheladas").
Elementos del aparato
Manejo
Ajustar la pretensión del filtro
Modo filtrante
Retrolavado
Circulación de agua usada
Protección antiheladas
Puesta fuera de servicio
