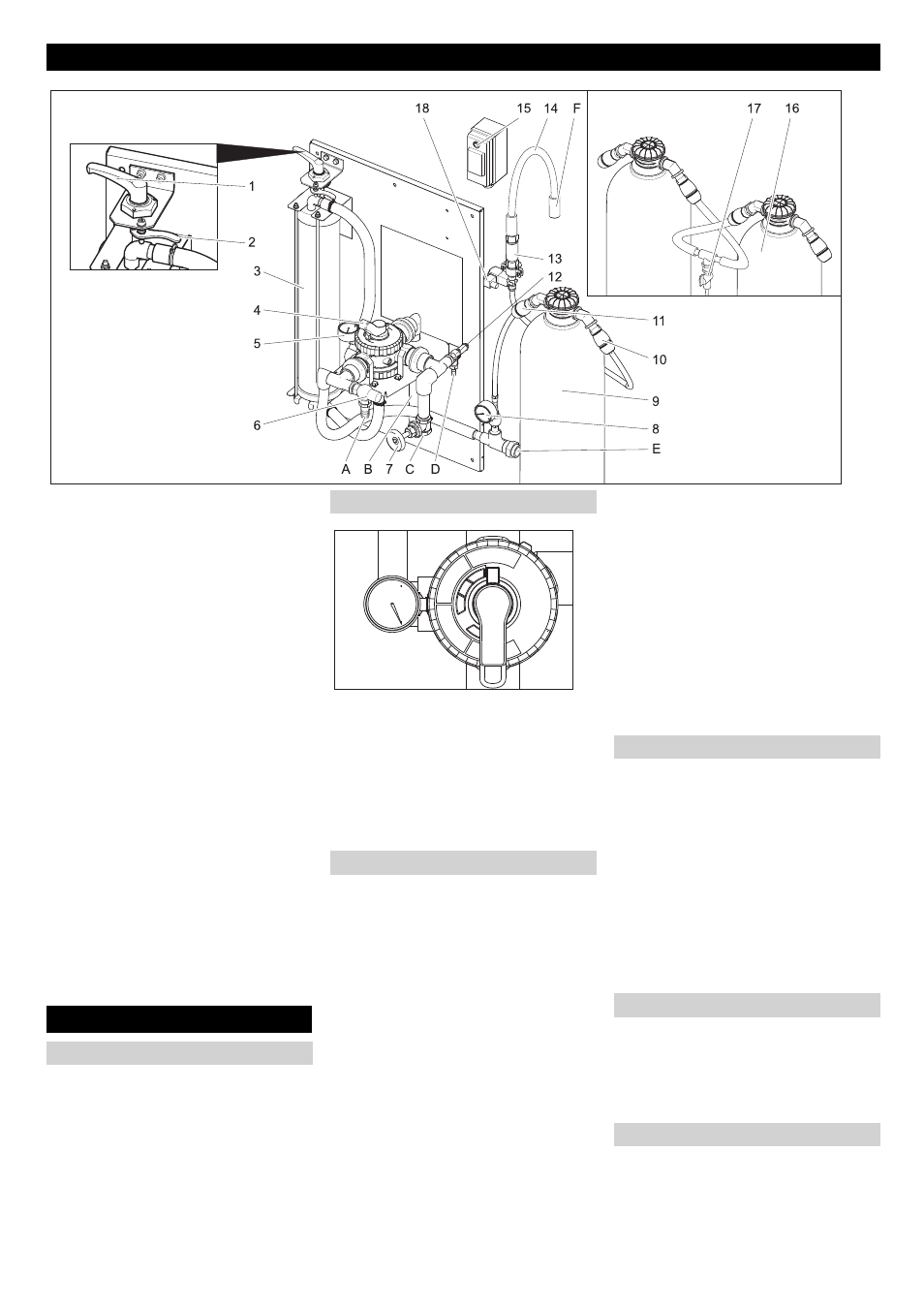

- 2
1 Alavanca de tensionamento
2 Alavanca de desbloqueio
3 Filtro de filamentos
4 Válvula de distribuição
5 Manómetro da entrada do filtro
6 Válvula de descarga
7 Válvula de estrangulamento **)
8 Manómetro do filtro de carvão activo
9 Filtro de carvão activo
10 Acoplamento de mangueira da saída
do filtro de carvão activo
11 Acoplamento de mangueira da entrada
do filtro de carvão activo
12 Válvula de segurança
13 restrictor
14 Mangueira de filtrato
15 Interruptor da válvula magnética
16 2. Filtro de carvão activo **)
17 Válvula de recolha de amostras **)
18 Válvula magnética
A Para captura da lama
B Para captura da lama (recirculação)
C da bomba submersível
D Para captura da lama (sobrepressão)
E Para a lavadora de alta pressão / tan-
que da água não potável (enchimento)
F Para a canalização
**) Opção
Proceder da seguinte forma para reajustar
a tensão do filtro:

Rodar a alavanca de tensionamento
para a esquerda, até a alavanca encos-
tar no batente, e fixar com a alavanca
de desbloqueio.
 Rodar a alavanca da válvula de distri-
buição para a posição "FILTRAÇÃO".
Aviso
Após longos tempos de paragem, o accio-
namento da válvula de distribuição requer
um pouco mais de esforço.

Controlar a pré-tensão do filtro.
 Colocar a bomba em funcionamento
(nas instalações do cliente).
Aviso
Durante o funcionamento normal a lava-
gem de retorno deve ser efectuada uma
vez por dia. Durante a lavagem de retorno,
a instalação não fornece água usada.
Durante a lavagem de retorno, a sujidade
acumulada no filtro de filamentos é removi-
da. Para tal o filtro de filamentos é lavado
no sentido inverso. A sujidade evacuada é
conduzida para a captura de lama do siste-
ma de reciclagem.

Colocar a bomba em funcionamento
(nas instalações do cliente).
ṇ
Advertência
O volume de débito máx. admissível duran-
te a recirculação é de 2000 l/h. Caso con-
trário deve-se ajustar o volume de débito
na válvula de estrangulamento (n.º de en-
comenda: 4.640-230.0).

Rodar a alavanca da válvula de distri-
buição para a posição "LAVAGEM DE
RETORNO/BACKWASH".
 Afrouxar o filtro de filamentos, rodando
a alavanca de tensionamento no senti-
do anti-horário.
 Aguardar 30 segundos.
 Tensionar o filtro de filamentos e voltar
a afrouxar imediatamente.
 Esperar durante 30 segundos - tensio-
nar - afrouxar, repetir 10 vezes.
 Voltar a ajustar a pré-tensão do filtro.
 Rodar a alavanca da válvula de distri-
buição para a posição "PRIMEIRO FIL-
TRATO/RINSE".
 Aguardar 2 min.
 Rodar a alavanca da válvula de distri-
buição para a posição "FILTRAÇÃO".
Se a lavadora de alta pressão ou a instalação
de lavagem não efectuarem a admissão de
água, o sistema executa uma recirculação da
água usada, de modo a evitar problemas de
odor.
Aviso
Para baixar os custos de operação, a bomba
de imersão pode ser ligada e desligada periodi-
camente durante as pausas de trabalho (p. ex.
durante a noite, aos fins-de-semana). Para
esse efeito é possível ligar a bomba de imer-
são, através de um temporizador, à rede eléc-
trica.
Distância máxima de intervalo 1 hora.
A instalação deve ser operada em recintos
livres do perigo de geada. No caso de gea-
da a instalação deve ser desactivada e to-
talmente drenada:

Retirar as mangueiras.
 Permitir o esvaziamento da instalação.
 Desligar a bomba (da empresa constru-
tora).
 No caso de perigo de geada é adicio-
nalmente necessário remover a água
contida (ver secção "Protecção anti-
congelante").
Elementos do aparelho
Manuseamento
Ajustar a pré-tensão do filtro
Funcionamento do filtro
Lavagem de retorno
Circulação da água não potável
Protecção contra o congelamento
Desactivação da máquina
