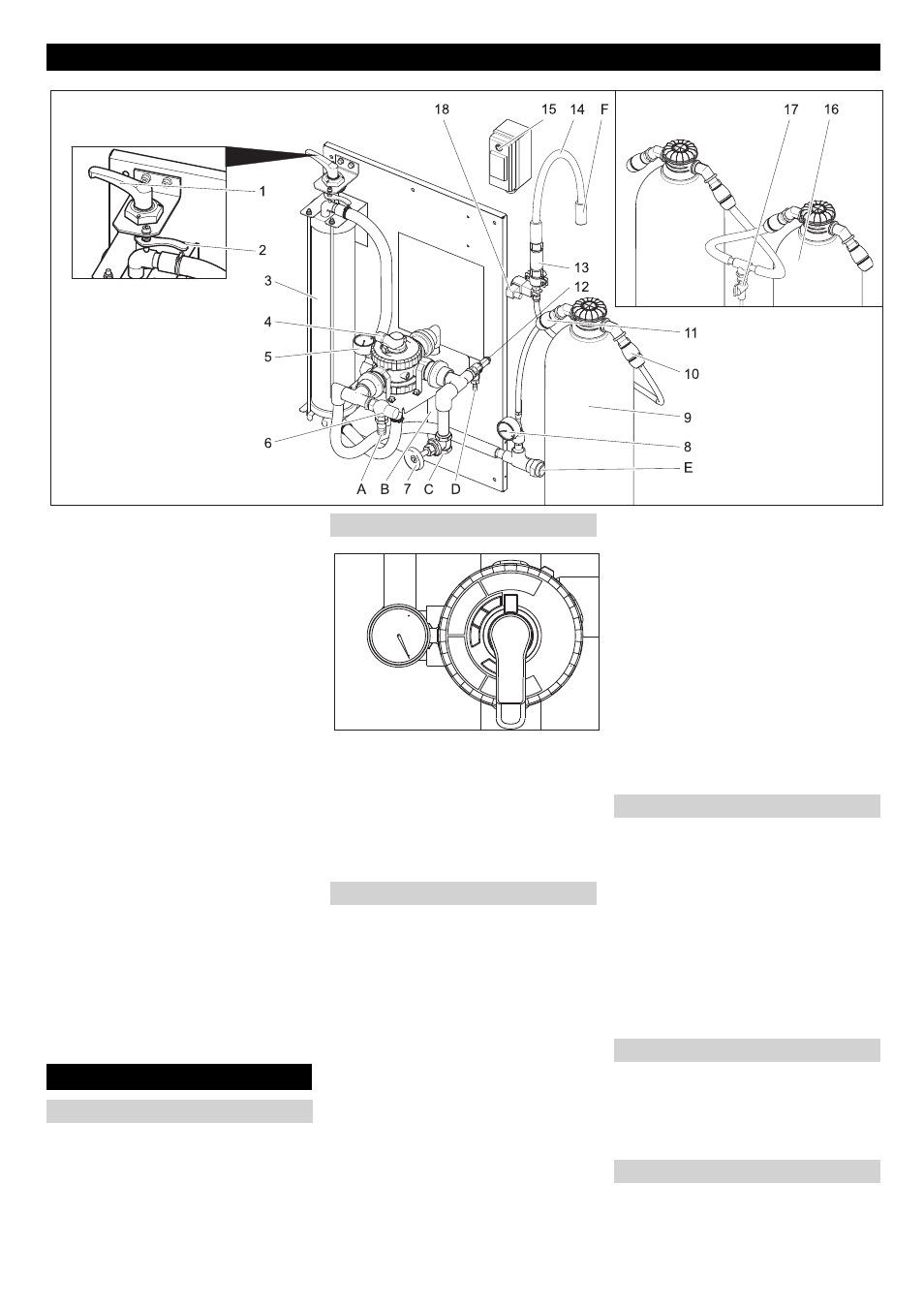

- 2
1 Upínacia páka
2 Uvoľňovacia páka
3 Filter z vlákien
4 Viaccestný ventil
5 Tlakomer na vstupe filtra
6 Prepúšťací ventil
7 Škrtiaci ventil **)
8 Tlakomer filtra s aktívnym uhlím
9 Filter s aktívnym uhlím
10 Hadicová spojka výstupu filtra s aktív-
nym uhlím
11 Hadicová spojka vstupu filtra s aktív-
nym uhlím
12 Poistný ventil
13 Clona
14 Hadica filtrátu
15 Vypínač magnetického ventilu
16 2. Filter s aktívnym uhlím **)
17 Skúšobný kohút **)
18 Magnetický ventil
A K zariadeniu na zachytávanie kalu
B k zariadeniu na zachytávanie kalu
(spätné prepláchnutie)
C z ponorného čerpadla
D K zariadeniu na zachytávanie kalu (pre-
tlak)
E do vysokotlakového čistiaceho / do ná-
drže na úžitkovú vodu (naplnenie)
F Do kanalizácie
**) Prídavná možnosť
Pri nastavovaní napätia filtra postupujte na-
sledovne:

Upínaciu páku otáčajte smerom doľa-
va, kým páka nie ja na doraze a upevni-
te pomocou uvoľňovacej páky.
 Páku viaccestného ventilu otočte do
polohy „FILTRATION/FILTRÁCIA“.
Upozornenie
Po dlhšom odstavení vyžaduje ovládanie
viaccestného ventilu zvýšenú silu.

Skontrolujte predpätie filtra.
 Uveďte čerpadlo dodané zákazníkom
do prevádzky.
Upozornenie
Pri normálnej prevádzke sa musí spätné
preplachovanie uskutočňovať raz za deň.
Počas preplachovania zo zariadenia nevy-
stupuje žiadna úžitková voda.
Pri preplachovaní sa odstráni nečistota na-
hromadená vo filtri z vlákien. Na to je nutné
preplachovať filter z vlákien v opačnom sme-
re. Vypláchnutá nečistota sa vedie do zaria-
denia na zachytávanie kalu recyklačného
systému.

Uveďte čerpadlo dodané zákazníkom do
prevádzky.
ṇ
Pozor
Maximálne prípustné prietokové množstvo
pri preplachovaní je 2 000 l/h. Na škrtiacom
ventile prípadne nastavte prietokové množ-
stvo (obj. č.: 4.640-230.0).

Páku viaccestného ventilu otočte do polo-
hy „RÜCKSPÜLEN/BACKWASH/SPÄT-
NÉ PREPLACHOVANIE“.
 Filter s vláknami uvoľnite otočením upí-
nacej páky oproti smeru pohybu hodino-
vých ručičiek.
 Počkajte 30 sekúnd.
 Upnite filter s vláknami a ihneď opäť uvoľ-
nite.
 Postup 30 sekúnd údržba - upnutie -
uvoľnenie opakujte 10 krát.
 Opäť nastavte predpätie filtra.
 Páku viaccestného ventilu otočte do polo-
hy „ERSTFILTRAT/RINSE/PRVÝ FIL-
TRÁT“.
 Počkajte 2 minúty.
 Páku viaccestného ventilu otočte do polo-
hy „FILTRATION/FILTRÁCIA“.
Ak vysokotlakové čistiace zariadenie alebo
umývacie zariadenie neberie žiadnu vodu,
vykonáva sa obeh úžitkovej vody, aby sa
zabránilo problémom so zápachom.
Upozornenie
Aby sa znížili prevádzkové náklady, môže
sa ponorné čerpadlo počas prestávok v
prevádzke (napr. noc, víkendy) pravidelne
zapínať a vypínať. Preto sa môže ponorné
čerpadlo (dodané zákazníkom) pripojiť na
elektrickú sieť pomocou spínacích hodín.
Maximálny interval 1 hodinu.
Zariadenie sa musí prevádzkovať v priesto-
roch, kde nemrzne. V prípade mrazu je nut-
né zariadenie odstaviť a úplne vypustiť:

Vytiahnite hadice.
 Zariadenie nechajte bežať naprázdno.
 Vypnite čerpadlo dodané zákazníkom.
 Ak existuje nebezpečenstvo zamrznu-
tia, musí sa vypustiť aj zvyšná voda (viď
odsek „Ochrana proti zamrznutiu“).
Prvky prístroja
Obsluha
Nastavenie predpätia filtra
Prevádzka filtra
Preplachovanie
Prečerpávanie úžitkovej vody
Ochrana proti zamrznutiu
Odstavenie
