- 2

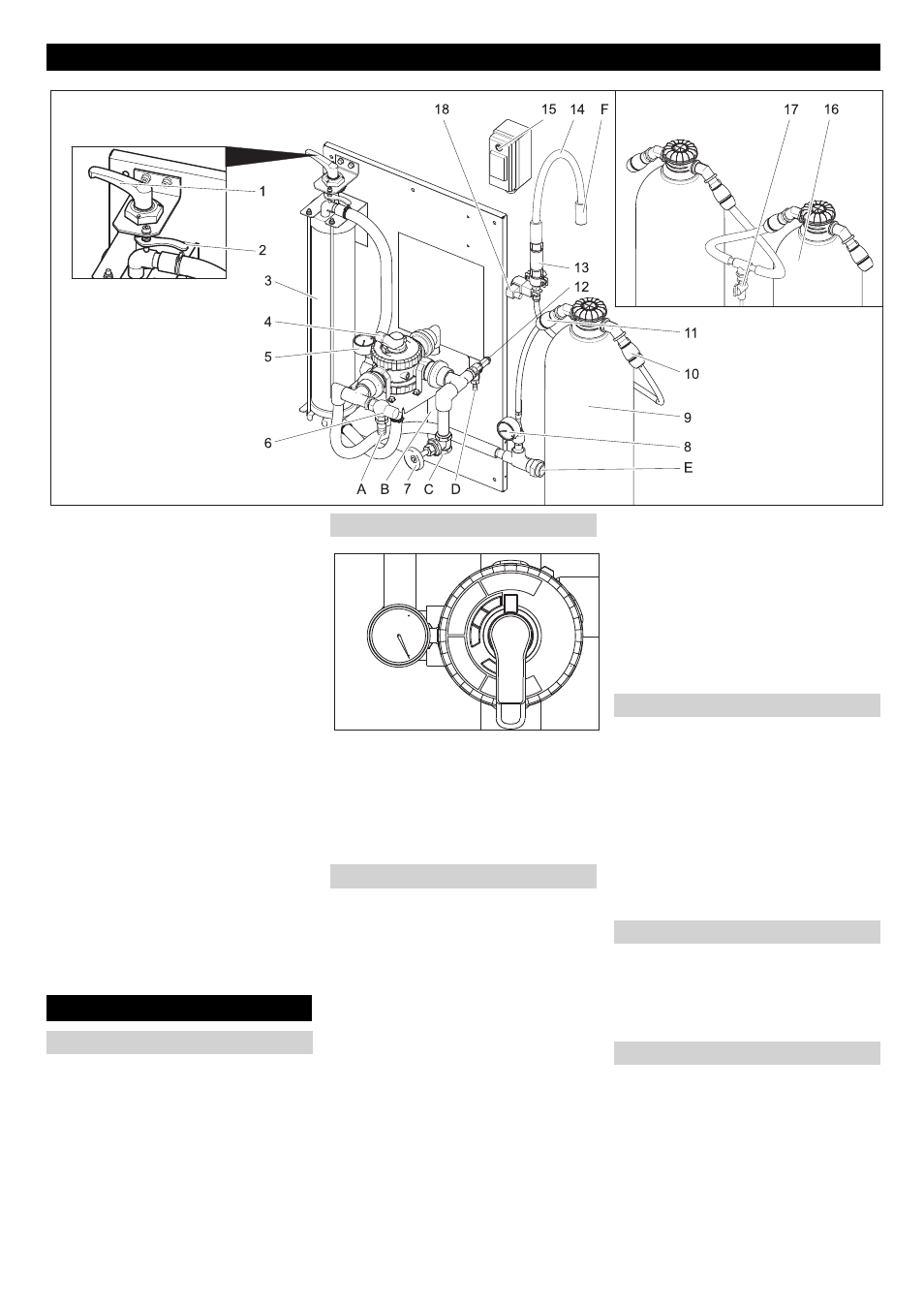

1 Spennhendel
2 Låsespake
3 Filamentfilter
4 Flerveisventil
5 Manometer filterinngang
6 Overstrømsventil
7 Strupeventil**)
8 Manometer aktivt kull-filter
9 Aktivkullfilter
10 Slangekobling utgan aktivt kull-filter
11 Slangekobling inngang aktivt kull-filter¨
12 Sikkerhetsventil
13 Strupeventil
14 Filtratslange
15 Kobler magnetventil
16 2. Aktiv kull filter **)
17 Prøvekran**)
18 Magnetventil
A Til slamfanger
B Til slamfangeren (tilbakespyling)
C fra sugepumpen
D Til slamfangeren (overtrykk)
E til høytrykksvasker/bruktvannstank (fyl-
ling)
F Til avløp
**) Valgmulighet
For etterregulering av filterstramming gå
frem som følger:

Drei strammespaken til venstre til an-
slag, og fest den med låsespaken.
 Drei hendel på multiventil til stilling "FIL-
TRATION"
Bemerk
Etter lengre tids stillstand krever bevegelse
av multiventilen større kraft.

Kontroller filterforspenning.
 Sett pumpen på byggsiden i drift.
Bemerk
Ved normal drift vil tilbakespyling foretas en
gang daglig. Under tilbakespyling vil ikke
anlegget levere gjenbruksvann.
Ved tilbakespyling vil smusset smalet i fila-
mentfilteret fjernes. Da blir filamentfilteret
spylt i motsatt retning. Det utspylte smusset
vil ledes til slamfangeren i gjenbrukssyste-
met.

Sett pumpen på byggsiden i drift.
ṇ
Advarsel
Maksimalt tillatt gjennomstrømning ved til-
bakespyling er 2000 l/h. Reguler eventuelt
gjennomstrømningen md strupeventil (be-
stillingsnr.: 4.640-230.0).

Drei hendel på multiventil til stilling "TIL-
BAKESPYLING/BACKWASH"
 Filamentfilter slakkes ved å dreie
spennhendel mot klokka.
 Vent 30 sekunder.
 Filamentfilter strammes og slakkes
straks igjen.
 Gjenta prosessen 10 ganger - 30 sek-
under vent - stramme -slakke.
 Still inn filerforstramming igjen.
 Drei hendel på multiventil til stilling
"FØRSTEFILTRAT/RINSE"
 Vent 2 minutter.
 Drei hendel på multiventil til stilling "FIL-
TRATION"
Dersom høytrykksvaskeren eller vaskean-
legget ikke tar opp vann, skjer det en sirku-
lasjon av gjenbruksvannet for å unngå
luktproblemer.
Bemerk
For å redusere driftskostnadene kan sen-
kepumpen under driftsstopp (f.eks. om nat-
ten, i helger) periodisk slås av og på. Da
kan (byggsidig) senkepumpe kobles via et
tidsur til strømnettet.
Maks intervalllengde 1 time.
Anlegget skal drives i frostfrie rom. Ved kul-
degrader skal anlegget settes ut av drift og
alt vann tappes ut:

Trekk ut slangene.
 La anlegget kjøre seg tomt.
 Slå av byggsidig pumpe.
 Er det fare for tele, må i tillegg alt vann
fjernes (se kapittel "Frostbeskyttelse").
Maskinorganer
Betjening
Stille inn filterforspenning
Filterdrift
Returskylling
Bruksvannsirkulasjon
Frostbeskyttelse
Driftsopphold
