1 tarbevee paagi juurde/kõrgsurvepesuri
juurde
2 Kanalisatsiooni *)
3 Kontrollšaht *)
4 Sukelpump *)
5 Ringlussüsteemi pumbapõhi *)
6 Sadestusseade (EN 858) *)
7 Ringlussüsteemi mudapüüdur *)
8 Retsirkulatsioon (mudapüüduri juurde)
9 Tagasipesu voolik
10 Drosselventiil
11 Turvaventiil
12 Filtri sissepääsu manomeeter
13 Kollektorventiil
14 Filamentfilter
15 Manomeeter aktiivsöefilter
16 Aktiivsöefilter
17 Proovikraan **)
18 2. Aktiivsöefilter **)
19 Magnetventiil
20 Drossel
21 Filtraadivoolik
22 Ülevooluventiil
*) ehituspoolne
**) Variant
Järgnevalt kirjeldatakse vee vooluteed kol-
lektorventiili erinevate asendite korral.
Kui filter töötab, voolab vesi üle
–
sukelpumba
–
Kollektorventiil asendis „FILTREERIMI-
NE“
–
Filter (voolamissuund filtreerimine)
–
kõrgsurvepuhasti juurde / tarbevee
paagi juurde
Beim Rückspülen fließt das Wasser über
–
sukelpumba
–
Kollektorventiil asendis „TAGASIPESU/
BACKWASH“
–
Filter (vastu voolamissuunda filtreerimi-
ne)
–
mudapüüdurissse
Pesemisel voolab vesi üle:
–
sukelpumba
–
Kollektorventiil asendis „ESMANE
FILTRAAT/RINSE“
–
Filter (voolamissuund filtreerimine)
–
mudapüüdurissse
Seda asendit ei ole seadme käitamiseks
vaja.
Kui pumbasüvendis tõuseb veetase üle
teatud kõrguse, avaneb magnetventiil ja
vesi juhitakse üle aktiivsöefiltri kanalisat-
siooni.
–
sobib musta vee jaoks
–
sobib püsikäituseks
–
kuivalt töötamise kaitsega
Märkus
Liiga võimsaid pumpasid saab drosselven-
tiilist reguleerida.
Ettevaatust
Vigastusoht! Transportimisel jälgige sead-
me kaalu.
Enne transportimist tuleb eemaldada sead-
messe jäänud vesi.
Sõidukites transportimisel fikseerige seade
vastavalt kehtivatele määrustele libisemise
ja ümbermineku vastu.
Ettevaatust
Vigastusoht! Ladustamisel jälgige seadme
kaalu.
Enne ladustamist tuleb eemaldada sead-
messe jäänud vesi.
Hoidke seadet kohas, kus pole jäätumisoh-
tu.
Funktsioon

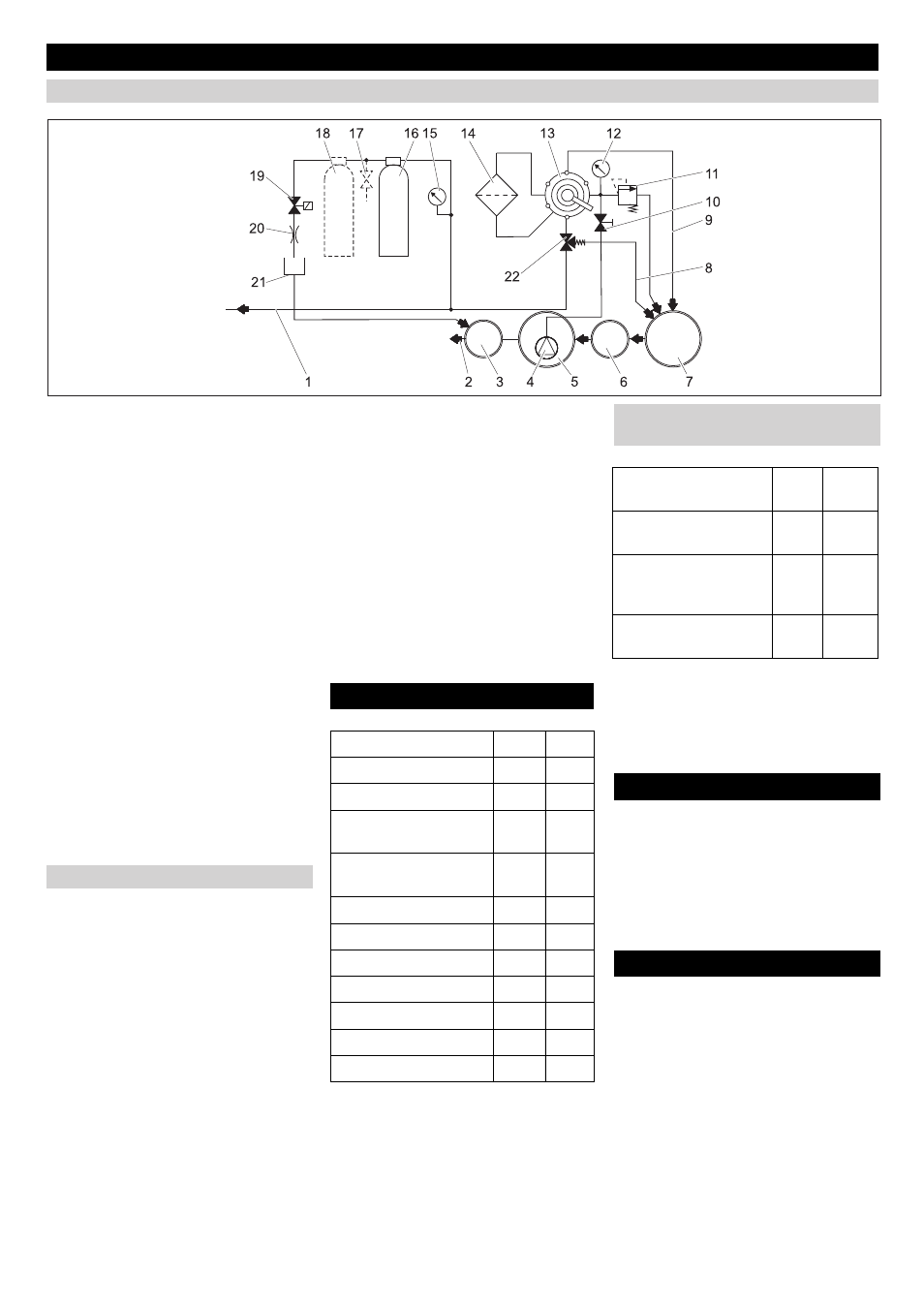

Vooluskeem
Töö kirjeldus
FILTREERIMINE
TAGASIPESU/BACKWASH
ESMANE FILTRAAT/RINSE
RETSIRKULATSIOON/RECIRCULATION
Aktiivsöefiltri funktsioon
Tehnilised andmed
Pinge
V
230
Sagedus
Hz
50
Võimsus
W
12
Rõhk (min.)
MPa
(baar)
0,2
(2)
Rõhk (maks.)
MPa
(baar)
0,35
(3,5)
Filtri võimsus
l/h
1200
Heitvee kogus
l/d
550
Aktiivsöefiltri sisu
l
28
Laius
mm
1000
Sügavus
mm
480
Kõrgus
mm
1600
Kaal
kg
110
Nõuded sukelpumbale (ehituspool-
ne)
Rõhk (min.)
MPa
(baar)
0,2
(2)
Rõhk (maks.)
MPa
(baar)
0,35
(3,5)
Minimaalne pumbatav
veekogus 0,2 MPa (2
baari) juures
l/h
1200
Maksimaalne pumpa-
miskogus
l/h
2000
Transport
Seadme ladustamine
