- 6

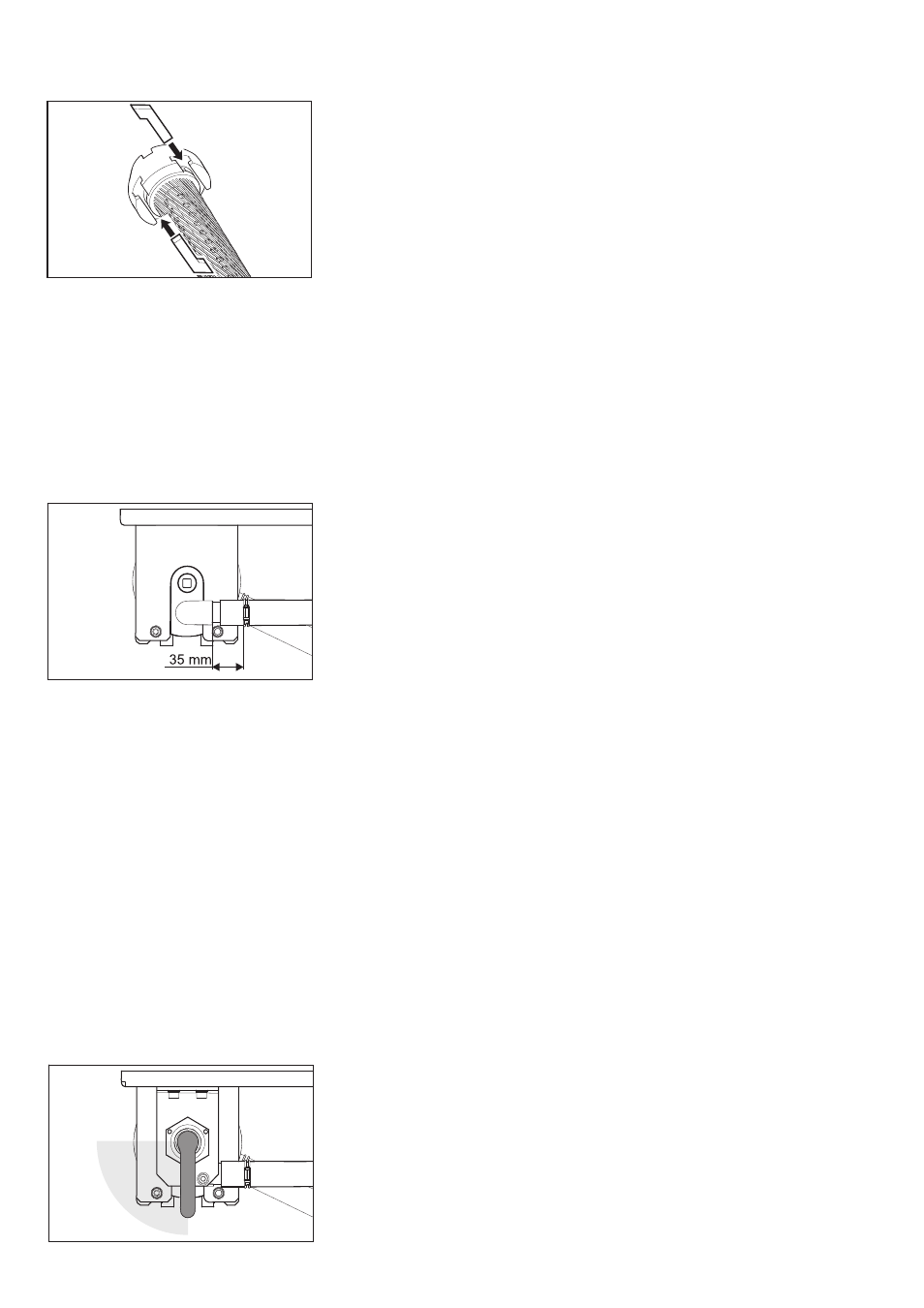

 Orienter la partie supérieure et la partie
inférieure de telle manière que les cou-
lisseaux puissent être insérés.
 Enficher les coulisseaux et les bloquer
par une légère torsion de la cartouche
de filtre.
 Mettre la partie inférieur en place dans
le filtre à filaments et l'insérer complète-
ment.
 Positionner le couvercle sur le filtre à fi-
laments.
 Placer le filtre à filaments sur la console
inférieure de sorte que les deux tiges
arrière reposent dans les trous longs de
la console.
 Aligner le couvercle de la manière pré-
sentée ci-dessus et l'enfoncer complè-
tement.
 Enfoncer le filtre à filaments entre les
deux consoles.
 Accrocher le module de tige filetée à la
console inférieure et insérer les tiges fi-
letées dans la console supérieure à tra-
vers les alésages.
 Fixer les tiges filetées avec des ron-
delles et des écrous.
 Serrer les écrous de telle manière que
les rondelles puissent encore être dé-
calées à la main.
 Enficher les tuyaux sur le raccord de
tuyau.
 Serrer les colliers de serrage (maintenir
un écart de 35 mm).
 Enficher le levier de serrage avec palier
à travers le couvercle du filtre à fila-
ments.
 Tourner le levier de serrage dans le
sens horaire. Le lever de serrage doit
pouvoir être tourné dans la partie mon-
trée ci-dessus sans avoir à appliquer
une grande force. Dans le cas
contraire, démonter le levier de serrage
et le remettre en place à une position
corrigée.
 Fixer le palier de levier de serrage à
l'aide des deux vis.
 Régler la prétension du filtre.
15 FR
