- 3

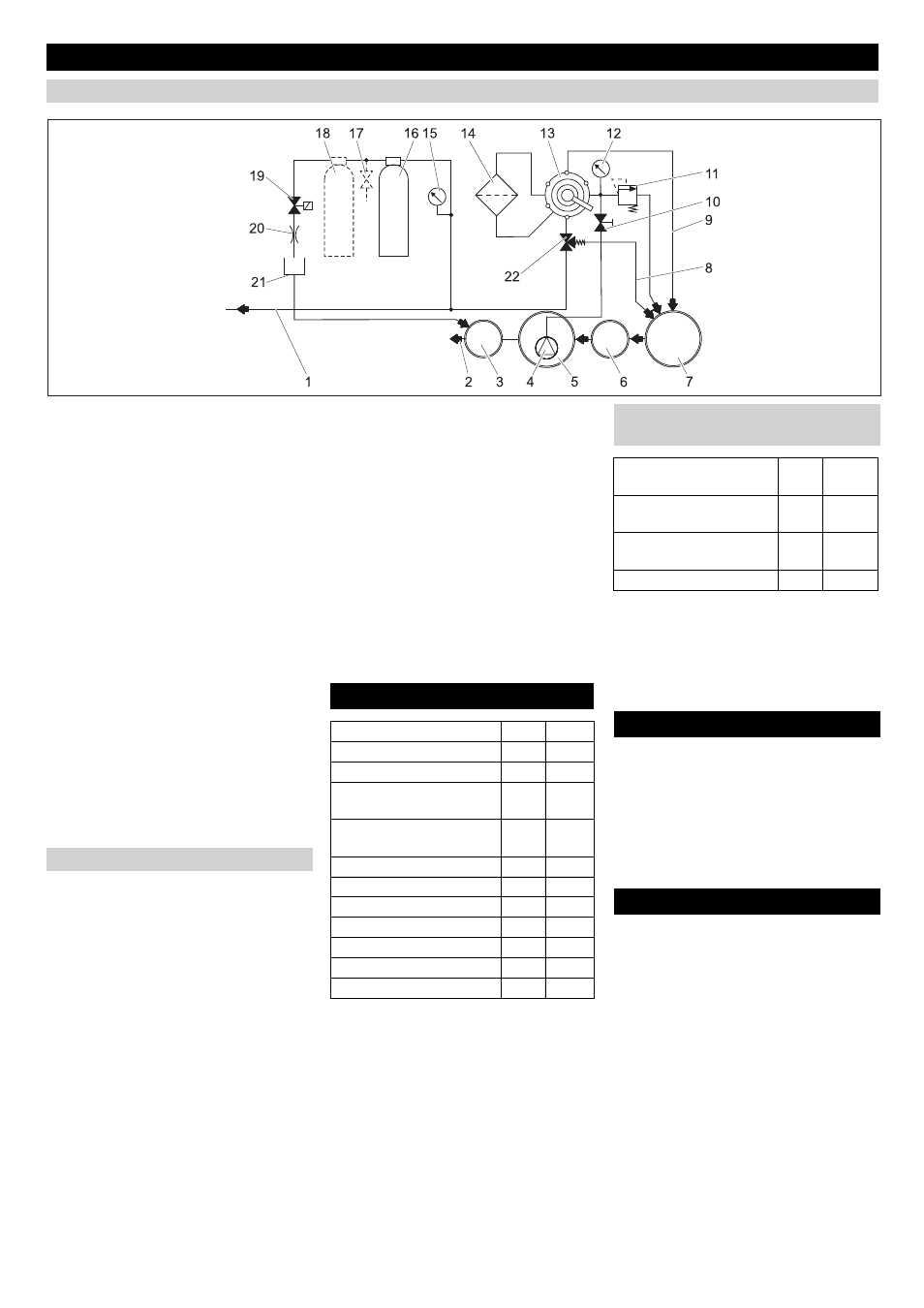

1 till högtryckstvätt/bruksvattentank
2 till kanalisationen *)
3 Kontrollschakt *)
4 Dränkbar pump *)
5 Återvinningssystemets pumpbehållare*)
6 Avskiljningsanordning (EN 858) *)
7 Återvinningssystemets slamuppsamling*)
8 cirkulation (till slamuppsamling)
9 Återspolningsledning
10 Strypventil
11 Säkerhetsventil
12 Manometer filteringång
13 Flervägsventil
14 Filamentfilter
15 Manometer aktivkolfilter
16 Aktivkolfilter
17 Testkran **)
18 2. Aktivkolfilter **)
19 Magnetventil
20 Drossel
21 Filtratslang
22 Överströmningsventil
*) uppbyggd
**) Tillval
Nedan beskrivs hur vattnet rinner vid fler-
vägsventilens olika lägen.
I filterdrift rinner vattnet över
– Dränkbar pump
– Flervägsventilen i läge "FILTRERING"
– Filter (filtrera i flödesriktning)
– till högtryckstvätt/bruksvattentank
Vid urspolning flyter vattnet över
– Dränkbar pump
– Flervägsventil i position "ÅTERPOL-
NING/BACKWASH"
– Filter (filtrera mot flödesriktningen)
– i slamuppsamlingen
Vid spolning flyter vattnet över:
– Dränkbar pump
– Flervägsventil i position "FÖRSTA FIL-
TRERING/RINSE"
– Filter (filtrera i flödesriktning)
– i slamuppsamlingen
Detta läge behövs inte för driften av an-
läggningen.
Om vattennivån i pumpbassängen översti-
ger en bestämd höjd öppnas magnetventi-
len och vatten leds ut i avloppssystemet via
aktivkolflitret.
– lämplig till smutsvatten
– lämplig för konstant drift
– med torrkörningsskydd
Observera
Pumpar med för hög effekt kan strypas ge-
nom att ändra strypventilens inställning.
Varning
Risk för person och egendomsskada! Ob-
servera vid transport maskinens vikt.
Restvatten som finns kvar i anläggningen
måste avlägsnas innan transport.
Vid transport i fordon ska maskinen säkras
enligt respektive gällande bestämmelser så
den inte kan tippa eller glida.
Varning
Risk för person och egendomsskada! Ob-
servera maskinens vikt vid lagring.
Restvatten som finns kvar i anläggningen
måste avlägsnas innan lagring.
Förvara pumpen på frostfri plats.
Funktion
Flödesschema
Funktionsbeskrivning
FILTRERING
ÅTERSPOLNING/BACKWASH
FÖRSTA FILTRERING/RINSE
CIRKULATION/RECIRCULATION
Funktion aktivkolfilter
Tekniska data
Spänning V 230
Frekvens Hz 50
Effekt W 12
Tryck (min.) MPa
(bar)
0,2 (2)
Tryck (max.) MPa
(bar)
0,35
(3,5)
Filtereffekt l/h 1200
Mängd avloppsvatten l/d 550
Innehåll aktivtkolfilter l 28
Bredd mm 1000
Djup mm 480
Höjd mm 1600
Vikt kg 110
Krav på den dränkbara pumpen
(på uppställningsplatsen)
Tryck (min.) MPa
(bar)
0,2 (2)
Tryck (max.) MPa
(bar)
0,35
(3,5)
Minsta matningsmängd
vid 0,2 MPa (2 bar) l/h 1200
Maximal matningsmängd l/h 2000
Transport
Lagring av maskinen
