 Σημειώστε την κατεύθυνση ροής στο δι
άφραγμα.
 Αποσυναρμολογήστε το διάφραγμα.
 Καθαρίστε το άνοιγμα του διαφράγμα
τος με μια βελόνα ή με ένα λεπτό σύρ-
μα.
 Τοποθετήστε το διάφραγμα και λάβετε
υπόψη την κατεύθυνση ροής.
 Ρυθμίστε το διακόπτη της ηλεκτρομα-
γνητικής βαλβίδας στη θέση "1" κατά τη
διάρκεια λειτουργίας της βυθιζόμενης
αντλίας και ελέγξτε τη ροή.
 Γεμίστε κατά το ήμισυ μια γυάλινη φιάλη
με δείγμα νερού μετά το φίλτρου ενερ-
γού άνθρακα και σφραγίστε την.
 Ανακινήστε δυνατά τη γυάλινη φιάλη
επί 5 δευτερόλεπτα.
Εάν στην επιφάνεια δημιουργηθεί ένα
στρώμα αφρού, το οποίο δεν αποσυντίθε-
ται έπειτα από 40 δευτερόλεπτα, θα πρέπει
να αντικαταστήσετε τη γέμιση του φίλτρου
ενεργού άνθρακα.
Φίλτρο δημιουργίας αφρού εντάξει: πολύ
λεπτός δακτύλιος αφρού στα άκρα, ο οποί-
ος αποσυντίθεται γρήγορα.
Φίλτρο δημιουργίας αφρού ληγμένο: παχύς
δακτύλιος αφρού στα άκρα, ο οποίος δεν
αποσυντίθεται.
 Απενεργοποιήστε τη βυθιζόμενη
αντλία.
 Αποσυνδέστε το σύνδεσμο ελαστικού
σωλήνα εισόδου φίλτρου ενεργού άν-
θρακα.
 Αποσυνδέστε το σύνδεσμο ελαστικού
σωλήνα εξόδου φίλτρου ενεργού άν-
θρακα.
 Ξεβιδώστε το κάλυμμα της φιάλης φίλ-
τρου.
 Αδειάστε το περιεχόμενο της φιάλης
(απαιτούνται 2 άτομα) και αφαιρέστε το
σωλήνα με ακροφύσιο.
 Ξεπλένετε τη φιάλη του φίλτρου με νερό.
 Τοποθετήστε το σωλήνα με ακροφύσιο.
Υπόδειξη
Διαθέστε το φίλτρο ενεργού άνθρακα σύμ-
φωνα με τους τοπικούς κανονισμούς.

Τοποθετήστε τη χοάνη 4.901-090.0 τη
φιάλη φίλτρου.
 Συμπληρώστε 20 λίτρα νερό.
 Συμπληρώστε 10 kg χαλίκι.
 Συμπληρώστε 14 kg = 28 l ενεργού άν-
θρακα.
 Γεμίστε τη φιάλη του φίλτρου με νερό.
 Τοποθετήστε και σφίξτε το κάλυμμα της
φιάλης φίλτρου.
 Συνδέστε την έξοδο της φιάλης φίλτρου
με τον ελαστικό σωλήνα του μανομέ-
τρου του φίλτρου ενεργού άνθρακα.
 Συνδέστε την Είσοδο της φιάλης φίλ-
τρου με τον ελαστικό σωλήνα του με-
τρητή ροής.
 Θέστε τη βυθιζόμενη αντλία σε λειτουργία.
 Ρυθμίστε τον διακόπτη της ηλεκτρομα-
γνητικής βαλβίδας στη θέση "1".
 Ξεπλύνετε αντίστροφα τη φιάλη φίλ-
τρου, έως ότου σταματήσουν να εμφα-
νίζονται φυσαλίδες στο εξερχόμενο
νερό.
 Ρυθμίστε τον διακόπτη της ηλεκτρομα-
γνητικής βαλβίδας στη θέση "0".
 Απενεργοποιήστε τη βυθιζόμενη
αντλία.
 Συνδέστε τη φιάλη φίλτρου στο σύστη-
μα με τη σωστή κατεύθυνση ροής.
Υπόδειξη
Στις μονάδες με την παραλλαγή δεύτερου
φίλτρου ενεργού άνθρακα, αλλάξτε τη θέση
των φιαλών φίλτρου μεταξύ τους, ώστε η φι-
άλη που γέμισε μόλις να λειτουργεί ως δεύ-
τερη φιάλη ροής.

Θέστε τη βυθιζόμενη αντλία σε λειτουρ
γία.
 Ελέγξετε τη ροή (περ. 0,5 l/min) και κα-
θαρίστε το διάφραγμα, εάν είναι απα-
ραίτητο.

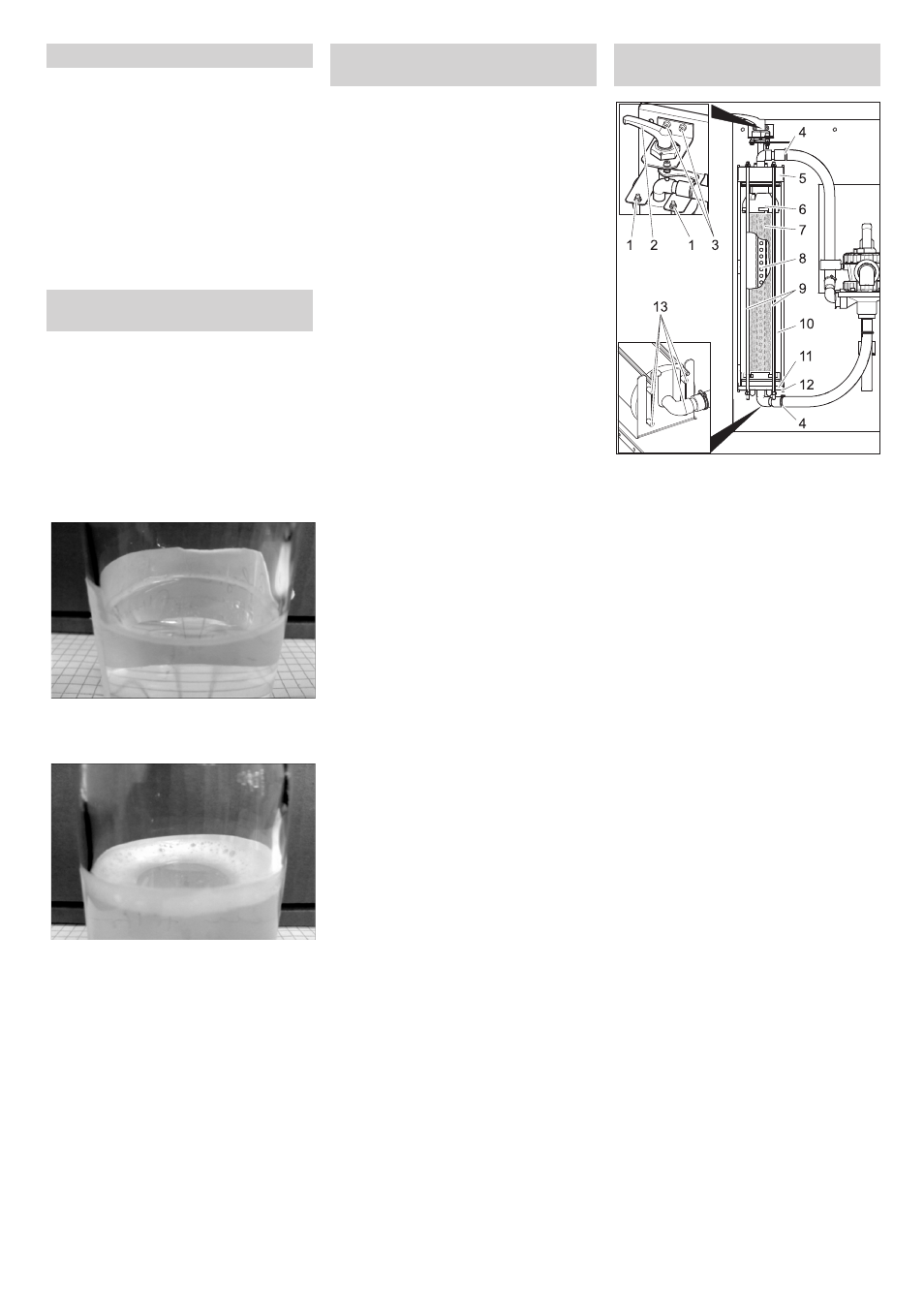

1 Περικόχλιο
2 Μοχλός σύσφιξης
3 Κοχλίας εδράνου μοχλού σύσφιξης
4 Κολάρο ελαστικού σωλήνα
5 Κάλυμμα
6 Άνω μέρος
7 Εξάρτημα φίλτρου
8 Σωλήνας διηθήματος
9 Κοχλιωτός πείρος
10 Ινώδες φίλτρο
11 Κάτω μέρος
12 Κάτω κονσόλα
13 Πείρος
 Χαλαρώστε το φίλτρο.
 Ανοίξτε τα κολάρα των ελαστικών σω
λήνων.
 Αφαιρέστε τους ελαστικούς σωλήνες
από τους οδηγούς τους.
 Ξεβιδώστε τους δύο κοχλίες του εδρά-
νου του μοχλού σύσφιξης.
 Αφαιρέστε το μοχλό σύσφιξης μαζί με
την έδραση τραβώντας τον προς τα
επάνω.
 Ξεβιδώστε τα περικόχλια του επάνω
άκρου των κοχλιωτών πείρων.
 Αφαιρέστε το συγκρότημα των κοχλιω-
τών πείρων.
 Τραβήξτε προς τα πάνω και αφαιρέστε
το ινώδες φίλτρο.
 Τραβήξτε το καπάκι του ινώδους φίλ
τρου.
 Τραβήξτε το κάτω μέρος του ινώδους
φίλτρου μαζί με το εξάρτημα φιλτραρί
σματος.
Καθαρισμός διαφράγματος
Έλεγχος του φίλτρου ενεργού άν-
θρακα
Αντικατάσταση φίλτρου ενεργού
άνθρακα
Αντικατάσταση του εξαρτήματος
φίλτρου
79 EL
