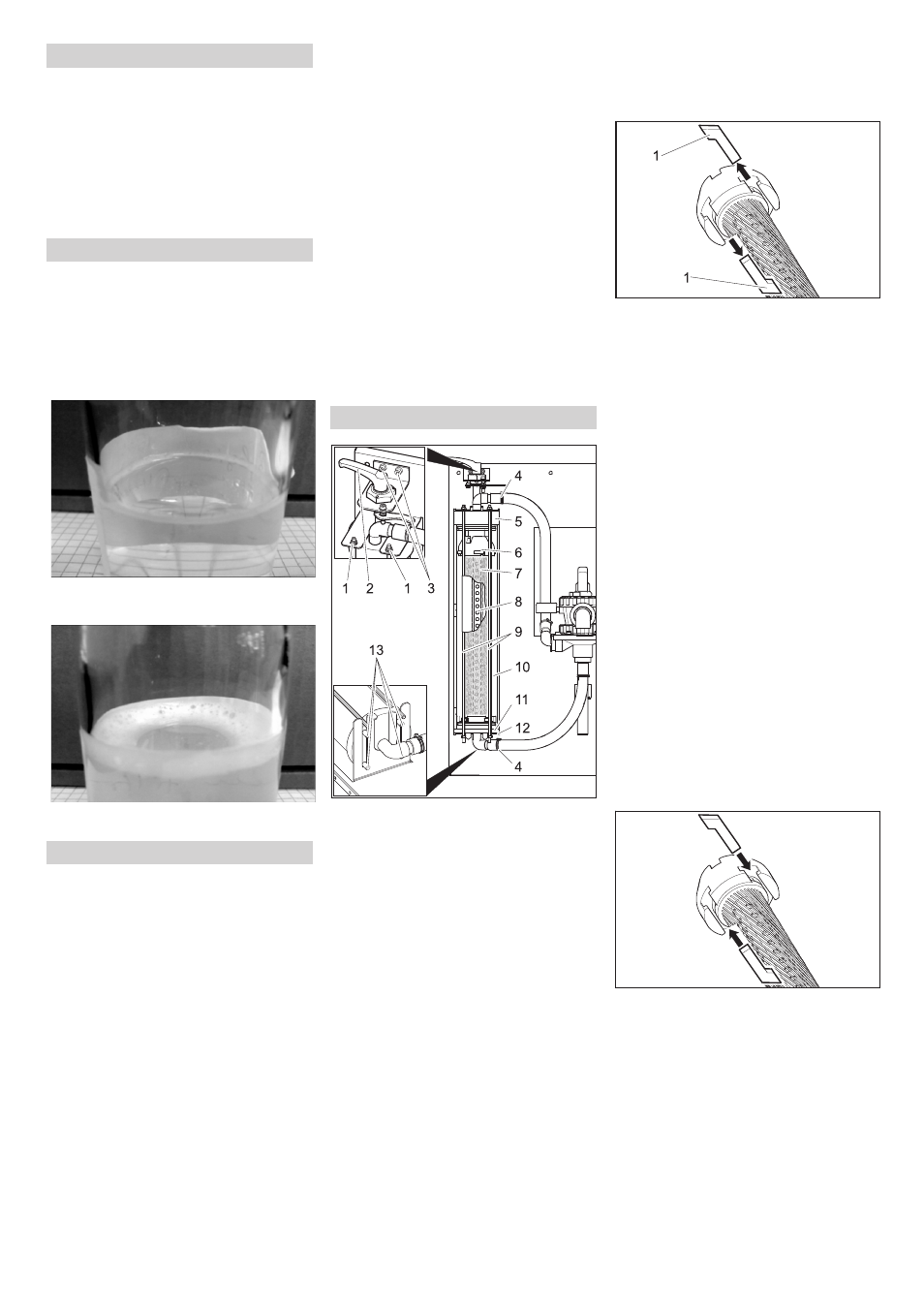

 Markera genomflödesriktningen på
strypflänsen.
 Montera bort strypflänsen.
 Rengör strypflänsens öppning med en
nål eller en tunn ståltråd.
 Montera in strypflänsen, beakta ge-
nomflödesriktningen.
 Ställ brytaren magnetventil till läge "1"
och kontrollera genomflödet.
 Fyll gasflaskan med ett vattenprov från
bakom aktivkolfiltret och förslut flaskan.
 Skaka gasflaskan kraftigt under 5 sek-
under.
Om ett slutet skumtäcka bildas, vilket inte
har lösts upp efter 40 sekunder, måste ak-
tivkolfiltrets fyllning bytas ut.
Skumbildsfilter ok: mycket tunn skumring
runt kanten, vilken löses upp snabbt.
Skumbildsfilter förbrukat: tjock skumring
vid kanten som inte löses upp.
 Stäng av den dränkbara pumpen.
 Koppla ifrån slangkoppling ingång ak-
tivkolfilter.
 Koppla ifrån slangkoppling utgång ak-
tivkolfilter.
 Skruva bort locket på filterflaskan.
 Skaka ur innehållet (2 personen be-
hövs) och ta loss munstycksröret.
 Spola ur filterflaskan med vatten.
 Sätt i munstycksröret.
Observera
Avfallshanterad aktivkolfiltret enligt lokalt
gällande bestämmelser.

Placera tratten 4.901-090.0 på filterflas-
kan.
 Fyll på 20 liter vatten.
 fyll i 10 kg stödgrus.
 fyll på 14 kg = 28 l aktivt kol.
 Fyll på filterflaskan med vatten.
 Skruva på filterflaskans lock och dra
fast det ordentligt.
 Anslut filterflaskans utgång till slangen
från manometer aktivtkolfilter.
 Anslut filterflaskans ingång till slangen
från genomflödesmätaren.
 Koppla in dränkbar pump.
 Ställ brytaren magnetventil på läge "1".
 Skölj filterflaskanbaklänges tills vattnet
är fritt från blåsor när det kommer ut.
 Ställ brytaren magnetventil på läge "0".
 Stäng av den dränkbara pumpen.
 Anslut filterflaskan till systemet i korrekt
genomflödesriktning.
Observera
Hos anläggningar med alternativ 2. Byt
plats på aktivkolfiltrens filterflaskor så att
den nyligen påfyllda filterflaskan strömmas
igenom som andra flaska.

Koppla in dränkbar pump.
 Kontrollera genomflödet (ca 0,5 l/min),
rengör strypflänsen vid behov.
1 Mutter
2 Spännarm
3 Skruv spännarmslager
4 Slangklämma
5 Lock
6 Överdel
7 Filterinsats
8 Filtratrör
9 Gängstång
10 Filamentfilter
11 Underdel
12 Nedre konsol
13 Stift
 Lossa filtret.
 Öppna slangklämmor.
 Dra av slangarna från slangnipplarna.
 Skruva ur båda skruvarna ur spännarm-
slagret.
 Ta ur spännarm med med lager i rikt-
ning uppåt.
 Skruva bort muttrarna på de övre än-
darna på gängstängerna.
 Ta loss gängstångskomponenter.
 Dra ut filamentfiltret framåt.
 Dra av filamentfiltrets lock.
 Dra av filamentfiltrets undre del samt fil-
terinsatsen.
1 Notkloss
 Dra ut notklossarna mellan överdel och
filterinsats samt mellan underdel och fil-
terinsats.
 Ta loss överdel och underdel från filter-
insatsen.
 Dra ut filtratröret ur filterinsatsen,
 avfallshantera filterinsatsen.
 Placera filtratröret vid en ände på den
nya filterinsatsen.
 Spänn filterinsatsen så att filamenten
inte är tvinnade.
 Skjut in filtratröret i filterinsatsen och
styr filtratrörets riktning genom att hålla
blicken på filterelementets motstående
sida.
 Stryck på ett tunt lager handelsbruklig
flytande tvål på alla O-ringar innan
monteringen fortsätts.
Observera
Använd inte silikonfett. Silikon i vatten på-
verkar rengörings- och torkningsresultatet
hos fordonstvätten.

Trä på över- och underdel på filterele-
mentet.
 Justera över- och underdel på ett så-
dant sätt att notklossarna kan sättas in.
 Stick i notklossarna och kläm fast den
genom att vrida lätt på filterinsatsen.
 Sätt in underdelen i filamentfiltret och
skjut in den helt.
 Placera locket på filamentfiltret.
 Sätt filamentfiltret på den undre konso-
len så att de båda bakre stiften sitter i
konsolens avlånga hål.
Rengör strypfläns
Kontrollera aktivtkolfilter
Byt ut aktivkolfiltret
Byt ut filterinsats
