- 6

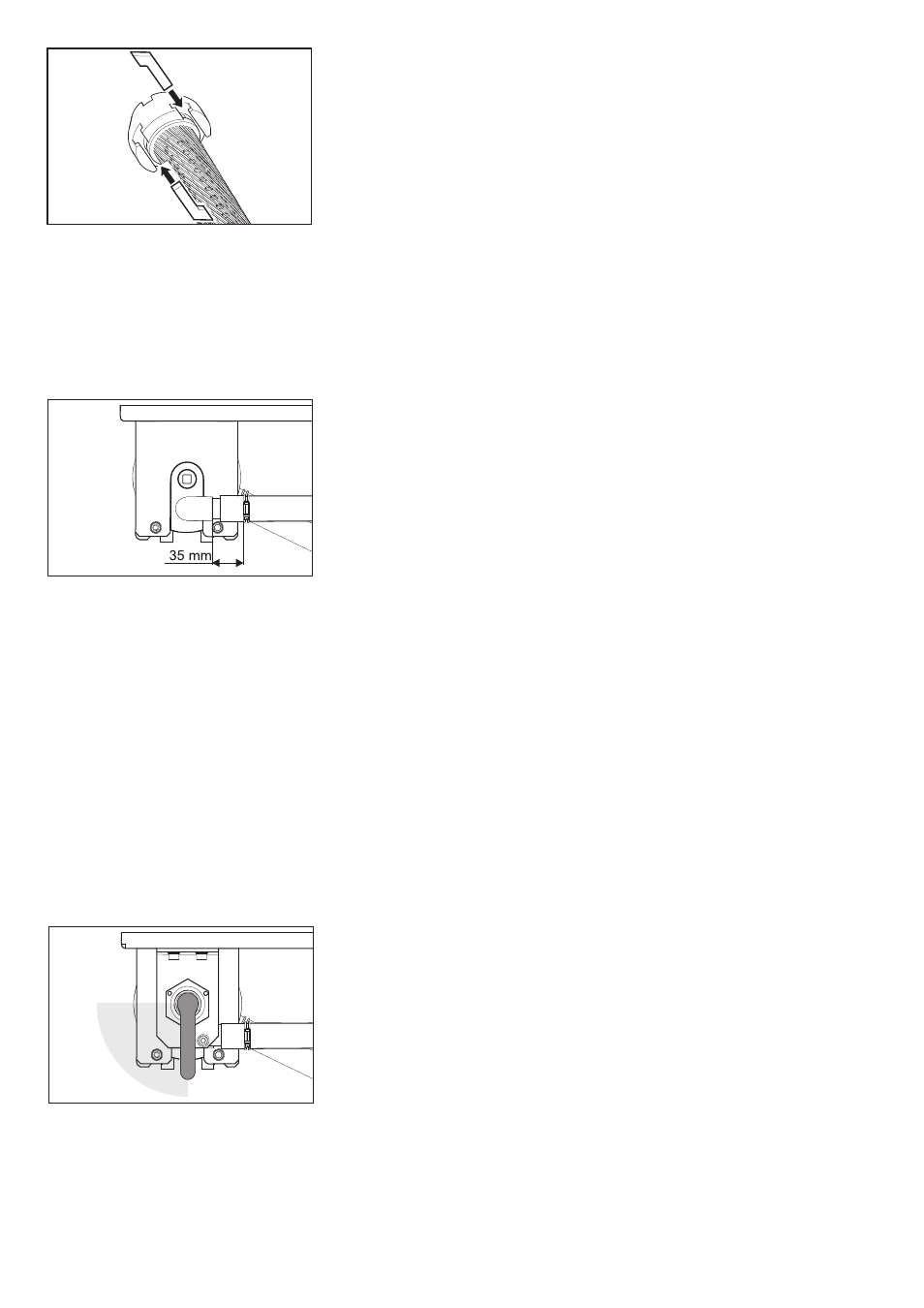

 Introducir las tuercas deslizantes y fijar gi-
rando ligeramente el cartucho de filtro.
 Colocar la parte inferior del filtro de filamen-
tos e introducir totalmente.
 Colocar la tapa en el filtro de filamentos.
 Colocar el filtro de filamentos en la con-
sola inferior de modo que ambos pasa-
dores traseros se situen en los orificios
longitudinales de la consola.
 Colocar la tapa tal y como se indica arri-
ba e introducir totalmente.
 Deslizar el filtro de filamentos entre am-
bas consolas.
 Encajar las barras de rosca del módulo
bajo la consola inferior e introducir las
barras de rosca a través de los orificios
en la consola superior.
 Fijar las barras de rosca con arandelas
y tuercas.
 Apretar las tuercas de modo que las
arandelas se puedan mover con la mano.
 Introducir los tubos en las boquillas de
tubos.
 Apretar las abrazaderas de tubos
(mantener una distancia de 35 mm).
 Introducir la palanca de sujeción con el
rodamiento a través de la tapa del filtro
de filamentos.
 Gire la palanca de sujeción en el senti-
do de las agujas del reloj. La palanca
de sujeción se debe poder girar hacia la
zona indicada arriba sin ejercer fuerza.
De lo contrario, desmontar la palanca
de sujeción y colocar de nuevo en la
posición corregida.
 Fije el rodamiento de la palanca de su-
jeción con ambos tornillos.
 Ajustar la pretensión del filtro.
