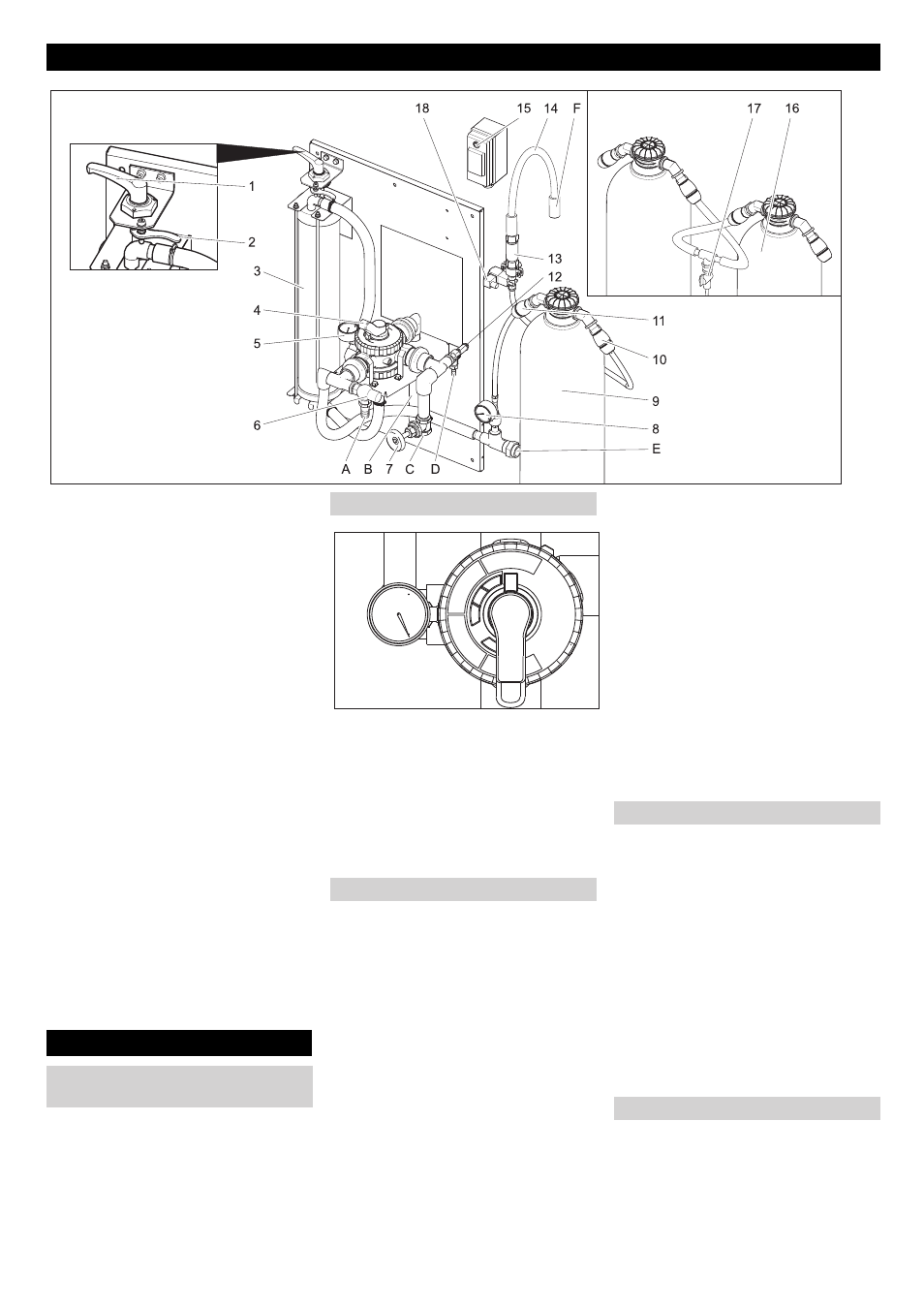

- 2
1 Рукоятка зажима
2 Рычаг разблокировки
3 Филаментный фильтр
4 Многоходовой клапан
5 Манометр на входе фильтра
6 Перепускной клапан
7 Дроссельный клапан **)
8 Фильтр из активированного угля ма-
нометра
9 Фильтр из
10 активированного угля
11 Выход шлангового соединения
фильтра из активированного угля
12 Вход шлангового соединения филь-
тра из активированного угля
13 Предохранительный клапан
14 Диафрагма
15 Шланг для фильтрата
16 Выключатель магнитного клапана
17 2. Фильтр из активированного угля **)
18 Кран для отбора проб **)
19 Магнитный клапан
A К шламоуловителю
B для шламоуловителя (циркуляция)
C от погружного насоса
D К шламоуловителю (избыточное дав-
ление)
E к высоконапорному моющему аппа-
рату/баку с технической водой (вен-
тиляция)
F К канализации
**) Опция
Для дополнительной регулировки на-
пряжения необходимо выполнить следу-
ющее:

Рычаг зажима повернуть влево до
упора и зафиксировать с помощью
рычага разблокировки.
 Повернуть рычаг многоходового кла-
пана в положение «FILTRATION».
Указание
После длительного простоя для сраба-
тывания многоходового клапана тре-
буются более высокие усилия.

Проверить напряжение на фильтре.
 Запустить насос, установленный на
заводе-изготовителе.
Указание
При нормальном режиме работы об-
ратная промывка должна осущест-
вляться один раз в день. Во время
обратной промывки установка не вы-
рабатывает техническую воду.
В процессе обратной промывки удаля-
ется грязь, собравшаяся в филамент-
ном фильтре. Для этого следует
провести обратную промывку филамен-
тного фильтра. Удаленная грязь подает-
ся в шламоуловитель системы
повторного использования.

Запустить насос, установленный на
заводе-изготовителе.
ṇ
Предупреждение
Максимально допустимый расход при
обратной промывке равен 2000 л/ч. При
необходимости, установить величину
расхода на дроссельном клапане (номер
для заказа: 4.640-230.0).
 Повернуть рычаг многоходового кла-
пана в положение
«RUECKSPUELEN/BACKWASH».
 Освободить филаментный фильтр,
повернув рукоятку зажима против ча
совой стрелки.
 Выждать 30 секунд.
 Зажать филаментный фильтр и сно-
ва его освободить.
 После 30 секунд ожидания повторить
процесс «зажать-разгрузить» 10 раз.
 Снова установить предварительно
заданное напряжение на фильтре.
 Повернуть рычаг многоходового кла-
пана в положение «ERSTFILTRAT/
RINSE».
 Выждать 2 минуты.
 Повернуть рычаг многоходового кла-
пана в положение «FILTRATION».
Если высоконапорный моющий аппарат
или моющая установка не получает во-
ду, то включается циркуляция техничес-
кой воды во избежания образования
неприятных запахов.
Указание
Для снижения производственных за-
трат можно периодически включать и
выключать погружной насос во время
простоя оборудования (например, но-
чью или на выходных). Для этого можно
подключать погружной насос (заводс-
кой) к сети питания через выключа-
тель с часовым механизмом.
Максимальный интервал — 1 час.
Установка должна эксплуатироваться в
защищенном от мороза помещении. При
морозе вывести установку из эксплуата-
ции и полностью осушить:

Вынуть шланг.
 Дать установке поработать вхолос-
тую.
Элементы прибора
Управление
Отрегулировать напряжение на
фильтре
Функционирование фильтра
Обратная промывка
Циркуляция технической воды
Защита от замерзания
