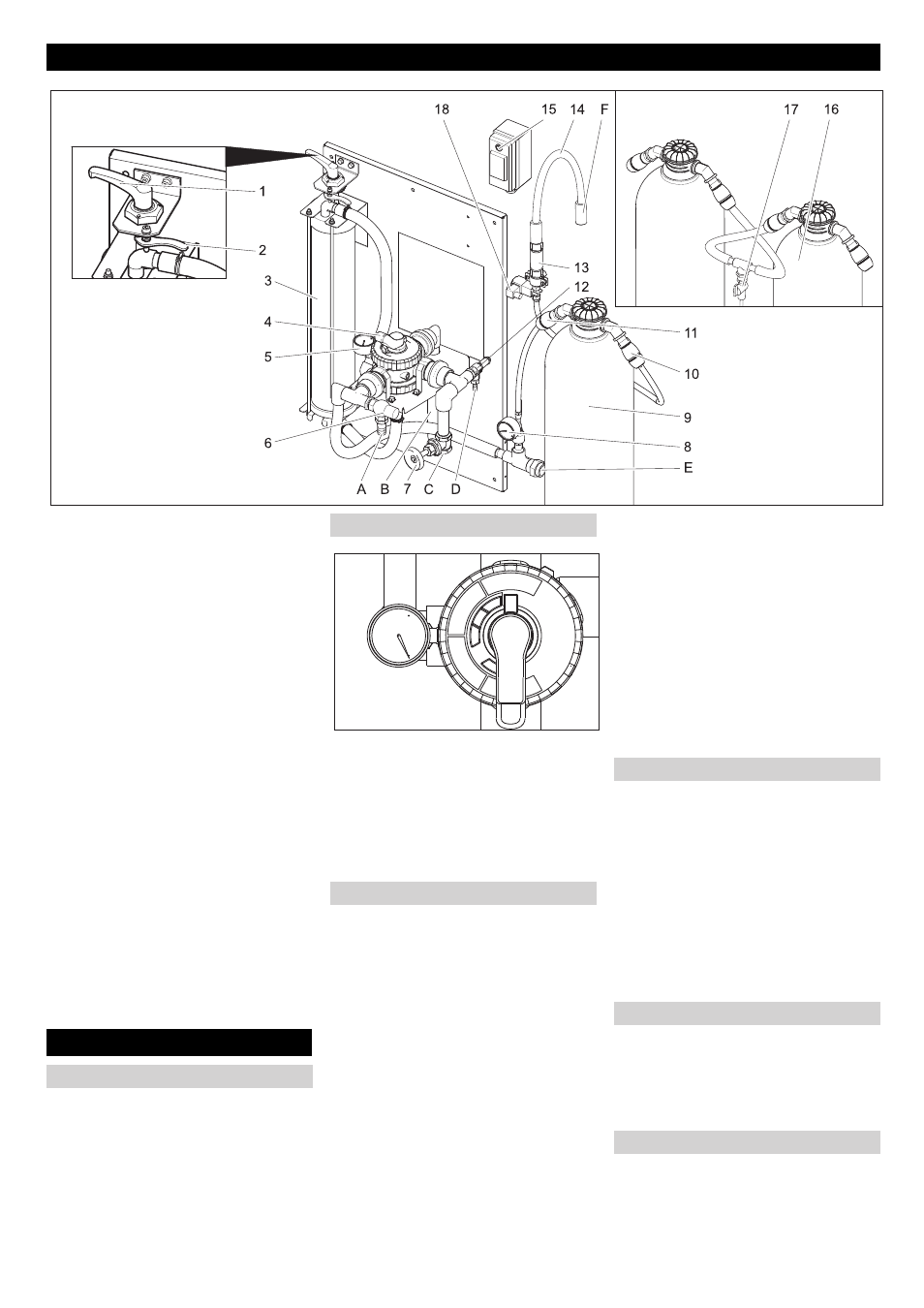

1 Spanhefboom
2 Ontgrendelhefboom
3 Draadfilter
4 Meerwegventiel
5 Manometer Filteringang
6 Overstroomklep
7 Smoorklep **)
8 Manometer actiefkoolstoffilter
9 Actiefkoolstoffilter
10 Slangkoppeling uitgang actiefkoolstof-
filter
11 Slangkoppeling ingang actiefkoolstoffilter
12 Veiligheidsventiel
13 Diafragma
14 Filtraatslang
15 Schakelaar magneetventiel
16 2. Actiefkoolstoffilter **)
17 Testkraan **)
18 Magneetventiel
A Naar de slibopvang
B naar de slibopvang (in tegenstroom
spoelen)
C van de dompelpomp
D Naar de slibopvang (overdruk)
E naar de hogedrukreiniger / industriewa-
tertank (vullen)
F Naar de riolering
**) optie
Voor het regelen van de filterspanning gaat
u als volgt te werk:

Spanhefboom naar links draaien tot de
hefboom aan de aanslag staat en met
de ontgrendelhefboom vastzetten.
 Hefboom van de meerwegklep in stand
„FILTREREN“ draaien.
Waarschuwing
Na een langere stilstandtijd vereist de be-
diening van de meerwegklep een grotere
krachtinspanning.

Filtervoorspanning controleren.
 Pomp van het gebouw in bedrijf stellen.
Waarschuwing
Bij normaal gebruik moet het in tegenstroom
spoelen eenmaal per dag uitgevoerd worden.
Tijdens het in tegenstroom spoelen, geeft de
installatie geen industriewater af.
Bij in tegenstroom spoelen wordt het in de
draadfilter verzamelde vuil verwijderd.
Daartoe wordt de draadfilter in omgekeer-
de richting gespoeld. Het uitgespoelde vuil
wordt in de slibopvang van het recyclingsy-
steem geleid.

Pomp van het gebouw in bedrijf stellen.
ṇ
Waarschuwing
Maximum toegelaten doorlaatmassa bij in te-
genstroom spoelen is 2000 l/u. Indien nodig de
doorlaatmassa instellen aan de smoorklep (be-
stelnr.: 4.640-230.0) instellen.

Hefboom van de meerwegklep in stand
„IN TEGENSTROOM SPOELEN /
BACKWASH“ draaien.
 Draadfilter ontspannen door de span-
hefboom tegen de richting van de wij-
zers van de klok te draaien.
 30 seconden wachten.
 Draadfilter aanspannen en onmiddellijk
ontspannen.
 Het proces 30 seconden wachten - aan-
spannen - ontspannen, 10 keer herhalen.
 Filtervoorspanning opnieuw instellen.
 Hefboom van de meerwegklep in stand
„EERSTE FILTRAAT / RINSE“ draaien.
 2 minuten wachten.
 Hefboom van de meerwegklep in stand
„FILTREREN“ draaien.
Indien de hogedrukreiniger of de wasinstal-
latie geen water opneemt, vindt een circu-
latie van het industriewater plaats om
geurproblemen te vermijden.
Waarschuwing
Om de bedrijfskosten te verlagen, kan de
dompelpomp tijdens de rustfases (bv. 's
nachts, tijdens het weekend) periodiek uit-
en ingeschakeld worden. Daartoe kan de
dompelpomp van het gebouw via een timer
aangesloten worden op het stroomnet.
Maximale interval-afstand 1 uur.
De installatie dient in vorstvrije ruimtes ge-
bruikt te worden. Bij vorst moet de installa-
tie buiten werking gesteld worden en
volledig ontwaterd worden:

Slangen verwijderen.
 Installatie laten leeglopen.
 Pomp van het gebwou uitschakelen.
 Wanneer er gevaar voor vorst dreigt,
dient als extra het nog aanwezige water
verwijderd te worden (zie paragraaf
"Bescherming tegen vorst").
Apparaat-elementen
Bediening
Filtervoorspanning instellen
Filterwerking
In tegenstroom spoelen
Circulatie industriewater
Vorstbescherming
Stillegging
