 Contrassegnare l'anello di portata sulla
montatura.
 Smontare la montatura.
 Pulire l'apertura della montatura con un
ago o un filo di ferro sottile.
 Montare la montatura ed osservare la
direzione del flusso.
 Posizionare l'interruttore della valvola
elettromagnetica con la pompa som-
mersa in funzione su „1“ e controllare la
portata.
 Riempire la bottiglia di vetro a metà con
un campione di acqua dopo il filtro a
carbone attivo e chiudere.
 Agitare fortemente per 5 secondi la bot-
tiglia di vetro.

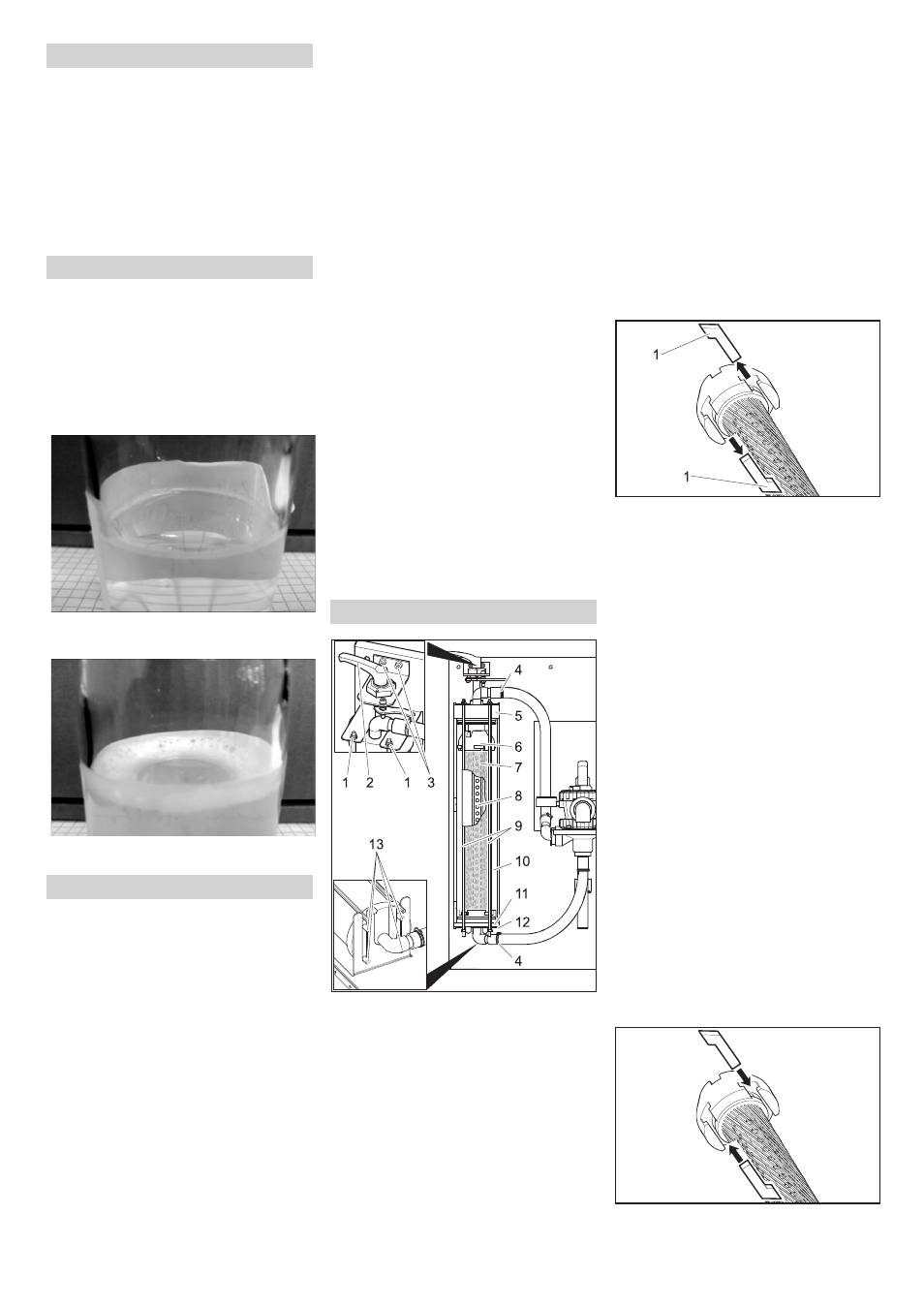

Se si forma della schiuma che entro 40 se-
condi non scompare è necessario sostituire
il riempimento del filtro a carbone attivo.
Schiuma del filtro perfetta: schiuma molto
sottile ai bordi che scompare subito.
Schiuma del filtro scomparsa: schiuma
spessa ai bordi che non scompare.
 Disattivare la pompa sommersa.
 Scollegare il giunto del tubo flessibile di
ingresso filtro a carboni attivi.
 Scollegare il giunto del tubo flessibile di
uscita filtro a carboni attivi.
 Svitare il coperchio della bottiglia di fil-
traggio.
 Svuotare il contenuto della bottiglia (2
persone necessarie) e rimuovere il tubo
spruzzatore.
 Sciacquare la bottiglia di filtraggio con
acqua.
 Introdurre il tubo spruzzatore.
Avvertenza
Smaltire il carbone attivo secondo le nor-
mative locali.

Posizionare l'imbuto 4.901-090.0 sulla
bottiglia di filtraggio.
 Versare 20 litri di acqua.
 Versare 10 kg di ghiaia di sostegno.
 Versare 14 kg = 28 l di carbone attivo.
 Riempire la bottiglia di filtraggio con ac-
qua.
 Svitare il coperchio della bottiglia di fil-
traggio e stringere.
 Collegare l'uscita della bottiglia di fil-
traggio con il tubo del filtro a carbone at-
tivo del manometro.
 Collegare l'ingresso della bottiglia di fil-
traggio con il tubo del misuratore di por-
tata.
 Attivare la pompa sommersa.
 Posizionare l'interruttore della valvola
elettromagnetica su "1".
 Riacquare la bottiglia di filtraggio indie-
tro fino a quando l'acqua esce senza
bolle d'aria.
 Posizionare l'interruttore della valvola
elettromagnetica su "0".
 Disattivare la pompa sommersa.
 Collegare la bottiglia di filtraggio al si-
stema nella direzione di flusso corretta.
Avvertenza
Nel caso di impianti con opzione 2. invertire
il filtro a carbone attivo delle bottiglie di fil-
traggio in modo tale che la nuova bottiglia
di filtraggio viene percorsa come seconda.

Attivare la pompa sommersa.
 Controllare la portata (ca 0,5 l/min),
all'occorrenza pulire la montatura.
1 Dado
2 Piastra di bloccaggio
3 Vite cuscinetto piastra di bloccaggio
4 Fascetta stringitubo
5 Coperchio
6 Parte superiore
7 Inserto filtrante
8 Tubo filtrato
9 Asta filettata
10 Filtro a filamenti
11 Parte inferiore
12 Console inferiore
13 Perno
 Sbloccare il filtro.
 Aprire le fascette stringitubo.
 Rimuovere i tubi flessibili dai nippli.
 Svitare le due viti del cuscinetto della
piastra di bloccaggio.
 Rimuovere la piastra di bloccaggio con
il supporto verso l'alto.
 Svitare i dadi all'estremità superiore
delle aste filettate.
 Rimuovere il gruppo delle aste filettate.
 Estrarre in avanti il filtro a filamenti.
 Rimuovere il coperchio del filtro a fila-
menti.
 Rimuovere la parte inferiore del filtro a
filamenti.
1 Dado scanalato
 Estrarre i dadi scanalati tra la parte su-
periore e l'inserto del filtro e tra la parte
inferiore e l'inserto del filtro.
 Rimuovere la parte superiore ed inferio-
re dall'inserto del filtro.
 Estrarre il tubo filtrato dall'inserto del filtro,
 Smaltire l'inserto del filtro.
 Posizionare il tubo filtrato ad un'estre-
mità dell'inserto del filtro nuovo.
 Tendere l'inserto del filtro in modo tale
che i filamenti non siano attorcigliati.
 Spingere il tubo filtrato nell'inserto del
filtro e controllare in questo modo la di-
rezione del tubo filtrato osservando il
lato opposto dell'elemento filtrante.
 Prima di procedere con il montaggio ap-
plicare su tutti gli O-Ring un sapone li-
quido comunemente in commercio.
Avvertenza
Non usare grasso al silicone. Il silicone in
acqua pregiudica la pulizia e l'asciugatura
del lavaggio del veicolo.

Introdurre la parte superiore ed inferio-
re sull'elemento filtrante.
 Orientare la parte superiore ed inferiore
in modo tale che possano essere inse-
riti i dadi scanalati.
 Introdurre i dadi scanalati e bloccarli ruo-
tando leggermente il supporto del filtro.
Pulire la montatura
Controllare il filtro a carbone attivo
Sostituire il carbone attivo
Sostituire l'inserto del filtro
