3
1 Para o depósito da água usada (não
potável)/lavadora de alta pressão
2 Para a canalização *)
3 Poço de controlo *)
4 Bomba submersível *)
5 Reservatório de bombagem do sistema
de reciclagem *)
6 Dispositivo de separação (EN 858) *)
7 Captura de lama do sistema de recicla-
gem *)
8 Recirculação (para captura de lama)
9 Tubagem de recirculação
10 Válvula de estrangulamento
11 Válvula de segurança
12 Manómetro da entrada do filtro
13 Válvula de distribuição
14 Filtro de filamentos
15 Manómetro do filtro de carvão activo
16 Filtro de carvão activo
17 Válvula de recolha de amostras **)
18 2. Filtro de carvão activo **)
19 Válvula magnética
20 Estrangulador
21 Mangueira de filtrato
22 Válvula de descarga
*) no local da instalação
**) Opção
De seguida é descrito o percurso de fluxo
da água nas diversas posições da válvula
de distribuição.
No funcionamento do filtro a água flui através
–
Bomba submersível
–
Válvula de distribuição na posição "FIL-
TRAÇÃO"
–
Filtro (filtrar no sentido do fluxo)
–
Para a lavadora de alta pressão/depó-
sito da água usada (não potável)
Durante a lavagem de retorno a água flui
–
Bomba submersível
–
Através da válvula de distribuição para
a posição "LAVAGEM DE RETORNO/
BACKWASH"
–
Filtro (filtrar no sentido oposto do fluxo)
–
Para a captura da lama
Durante a lavagem a água flui sobre:
–
Bomba submersível
–
A válvula de distribuição na posição
"PRIMEIRO FILTRATO/RINSE"
–
Filtro (filtrar no sentido do fluxo)
–
Para a captura da lama
Esta posição nгo й necessária para o fun-
cionamento da instalação.
Se o nível da água no reservatório da bom-
ba exceder uma altura específica, a válvula
magnética abre e a água é conduzida pelo
filtro de carvão activo para a canalização.
–
Adequado para água suja
–
Adequado para o funcionamento per-
manente
–
Com protecção contra funcionamento a
seco
Aviso
Bombas com um rendimento excessivo po-
dem ser ajustadas com a válvula de estran-
gulamento.
Atenção
Perigo de ferimentos e de danos! Ter aten-
ção ao peso do aparelho durante o trans-
porte.
Água residual contida na instalação tem
que ser removida antes do transporte.
Durante o transporte em veículos, proteger
o aparelho contra deslizes e tombamentos,
de acordo com as directivas em vigor.
Atenção
Perigo de ferimentos e de danos! Ter aten-
ção ao peso do aparelho durante o arma-
zenamento.
Água residual contida na instalação tem que
ser removida antes do armazenamento.
Guardar a máquina num local ao abrigo do
gelo.
Funcionamento

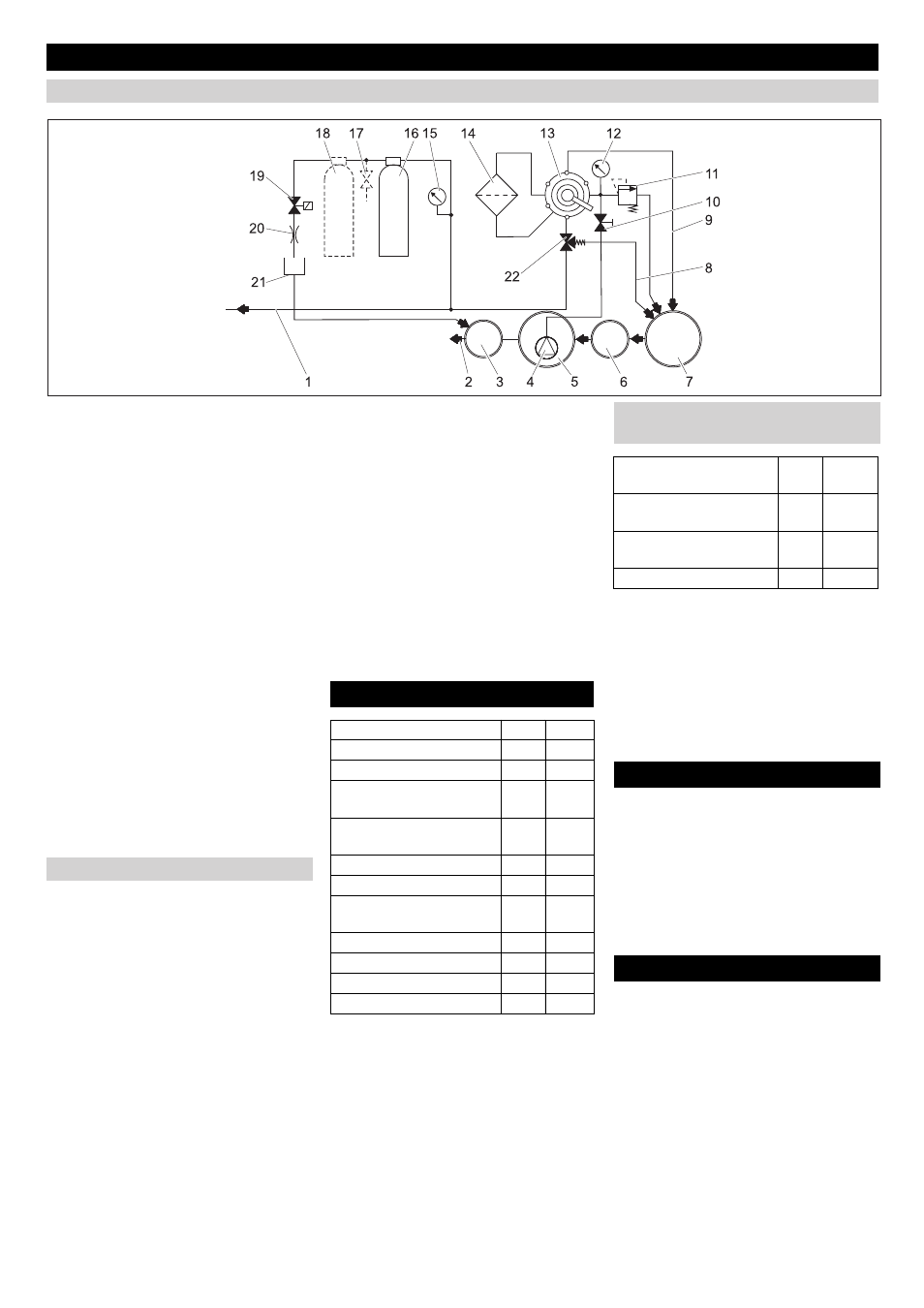

Diagrama de escoamento
Descrição de funcionamento
FILTRAÇÃO
LAVAGEM DE RETORNO/BACKWASH
PRIMEIRO FILTRATO/RINSE
RECIRCULAÇÃO/RECIRCULATION
Função do filtro de carvão activo
Dados técnicos
Tensão
V
230
Frequência
Hz
50
Potência
W
12
Pressão (mín.)
MPa
(bar)
0,2 (2)
Pressão (máx.)
MPa
(bar)
0,35
(3,5)
Potência do filtro
l/h
1200
Volume de efluentes
l/d
550
Conteúdo do filtro de car-
vão activo
l
28
Largura
mm
1000
Profundidade
mm
480
Altura
mm
1600
Peso
kg
110
Requisitos para a bomba de
imersão (local de instalação)
Pressão (mín.)
MPa
(bar)
0,2 (2)
Pressão (máx.)
MPa
(bar)
0,35
(3,5)
Caudal de débito mínimo
a 0,2 MPa (2 bar)
l/h
1200
Caudal de débito máximo
l/h
2000
Transporte
Armazenamento do aparelho
42
PT
