- 5
 Marker gjennomstrømingsreting på
strupeventilen.
 Demonter strupeventil.
 Rengjør åpning på strupeventil med en
nål eller tynn ståltråd.
 Monter strupeventil, pass på strøm-
ningsretning.
 Bryter magnetventil stilles til "1" med
senkepumpen i gang, og gjennomstrø-
mingen kontrolleres.
 Glassflaske fylles halveis med en vann-
prøve fra aktivt kull-filteret, lukk den.
 Rist glassflasken kraftig i 5 sekunder.
Dersom det dannes et lukket skumlokk,
som ikke er falt sammen etter 40 sekunder,
må innholdet i aktivt kull-filteret skiftes.
Skumdannelse filter i orden: sværet tynn
skumring på kanten, faller raskt sammen.
Skumbilde filer ikke i orden: tykk skumring
på kanten, faller ikke sammen.
 Slå av senkepumpe.
 Slangekobling inngang aktivt kull-filter
skrus av.
 Slangekobling utgang aktivt kull-filter
skrus av.
 Skru av dekselet på filterflasken.
 Hell ut innholdet i flasken (trengs 2
ppersoner) og ta ut dyserør.
 Filterflasken skylles med vann.
 Sett inn dyserør.
Bemerk
Aktivt kull skal avfallshåndteres i henhold til
lokale regler.

Sett trakt 4.901-090.0 på filterflasken.
 Fyll på 20 liter vann.
 Fyll på 10 kg støttegrus.
 Fyll på 14 kg = 28 l aktivt kull.
 Filterflasken fylles med vann.
 Sett på lokk på filterflasken og skru fast.
 Utgang på filterflaske kobles til slangen
fra manomenter aktivt kull-filter.
 Inngang på filterflasken kobles til slan-
ge fra strømningsmåler.
 Slå på senkepumpe.
 Sett bryteren på magnetventil til "1".
 Filterflasken spyles tilbake til vannet er
uten bobler.
 Sett bryteren på magnetventil til "0".
 Slå av senkepumpe.
 Filterflasken settes i korrekt strøm-
ningsretning på systemet.
Bemerk
Ved anlegg med 2 aktivt kull-filtere (valg-
mulighet) skal filterflaskene byttes om, slik
at den nylig fylte filterflasken passeres av
vannet som nummer to.

Slå på senkepumpe.
 Kontroller gjennomstrømingn (ca 0,5 l/
min), rengjør eventuelt strupeventil.

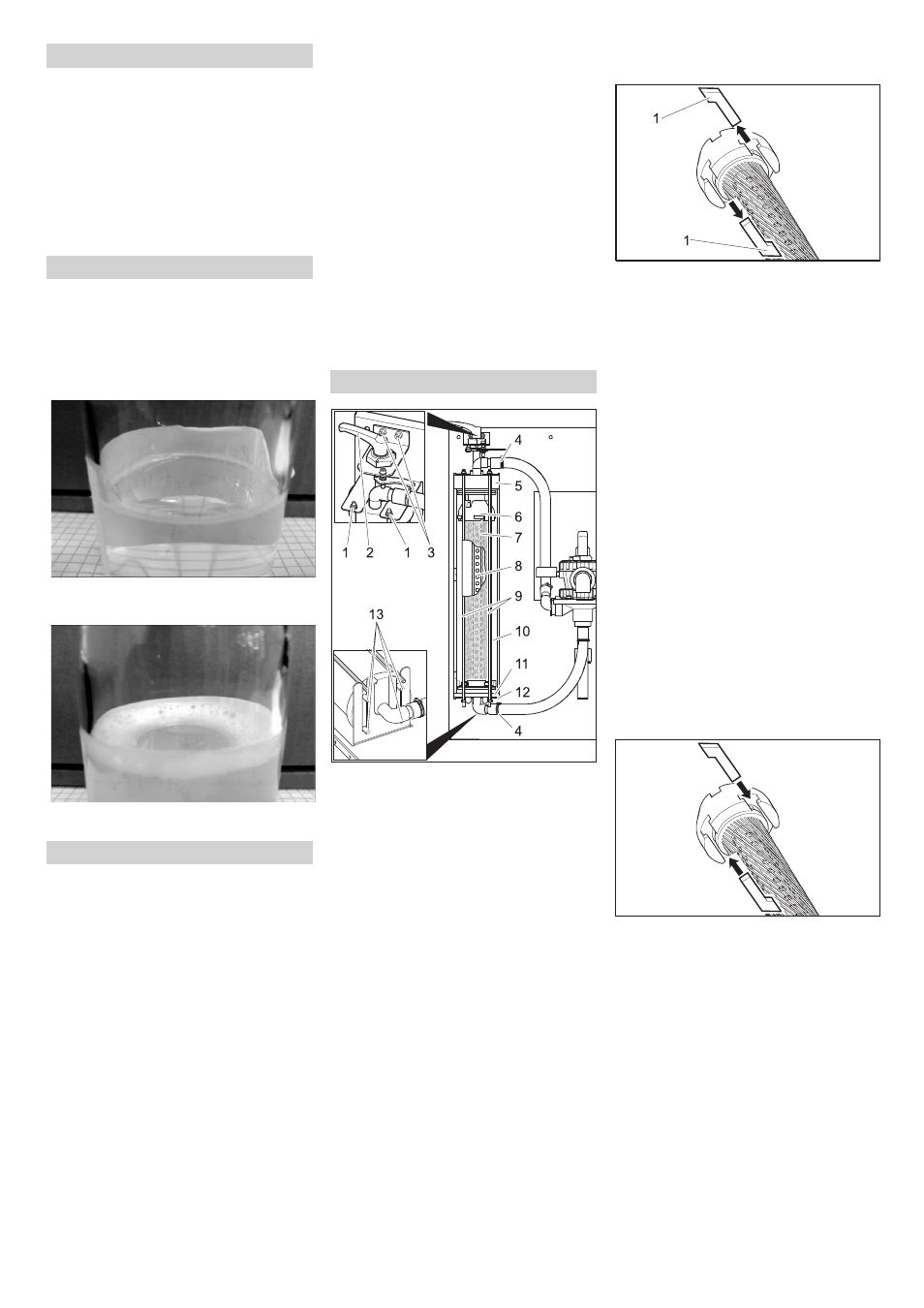

1 Mutter
2 Spennhendel
3 Skrue spennhendellager
4 Slangeklemme
5 Deksel
6 Overdel
7 Filterinnsats
8 Filtratrør
9 Gjengebolt
10 Filamentfilter
11 Underdel
12 Nedre konsoll
13 Stift
 Slakk filter.
 Åpne slangeklemmer.
 Trekk slangen av slangenippel.
 Skru ut begge skruene på spennhen-
dellager.
 Ta opp og ut spennhendel med lager.
 Skru av mutterne på øvre ende av gjen-
gebolt.
 Ta av gjengebolt-komponentgruppe.
 Filamentfilter trekkes ut forover.
 Trekk av lokk på filamentfilteret.
 Nedre del av filamentfilter samt filterinn-
sats trekkes av.
1 Festeblokk
 Trekk ut festeblokkene mellom overdel
og filterinnsats, og mellom underdel og
filterinnsats.
 Ta overdel og underdel av filterinnsat-
sen.
 Trekk filtratrør ut av filterinnsats.
 Kast filterinnsatsen.
 Filtratrør settes på ene enden av den
nye filterinnsatsen.
 Stram filterinnsats slik at filamentene
ikke vikles.
 Filtratrør skyves inn i filterinnsats og
styr filterelementet i retning av filtratrø-
ret ved å se inn fra motsatt ende.
 Før videre montering smør inn alle O-
ringer med vanlig flytende såpe.
Bemerk
Ikke bruk silikonfett. Silikon i vannet vil på-
virke resultatet av rengjøring og tørking ved
bilvask.

Sett overdel og underdel på filterele-
mentet.
 Rett inn overdel og underdel slik at
festeblokkene kan settes inn.
 Sett inn festeblokkene og klem fast fil-
terinnsatsen ved lett rotasjon.
 Sett underdelen i filamentfilter og skyv
den helt inn.
 Sett lokket på filamentfilteret.
 Filamentfilter settes på nedre konsoll
slik at begge de bakre tiftene siter i de
avlange hullene i konsollet.
Rengjøre strupeventil
Kontrollere aktivt kull-filter
Skifte ut aktivt kull
Skifte filterinnsats
58 NO
