2

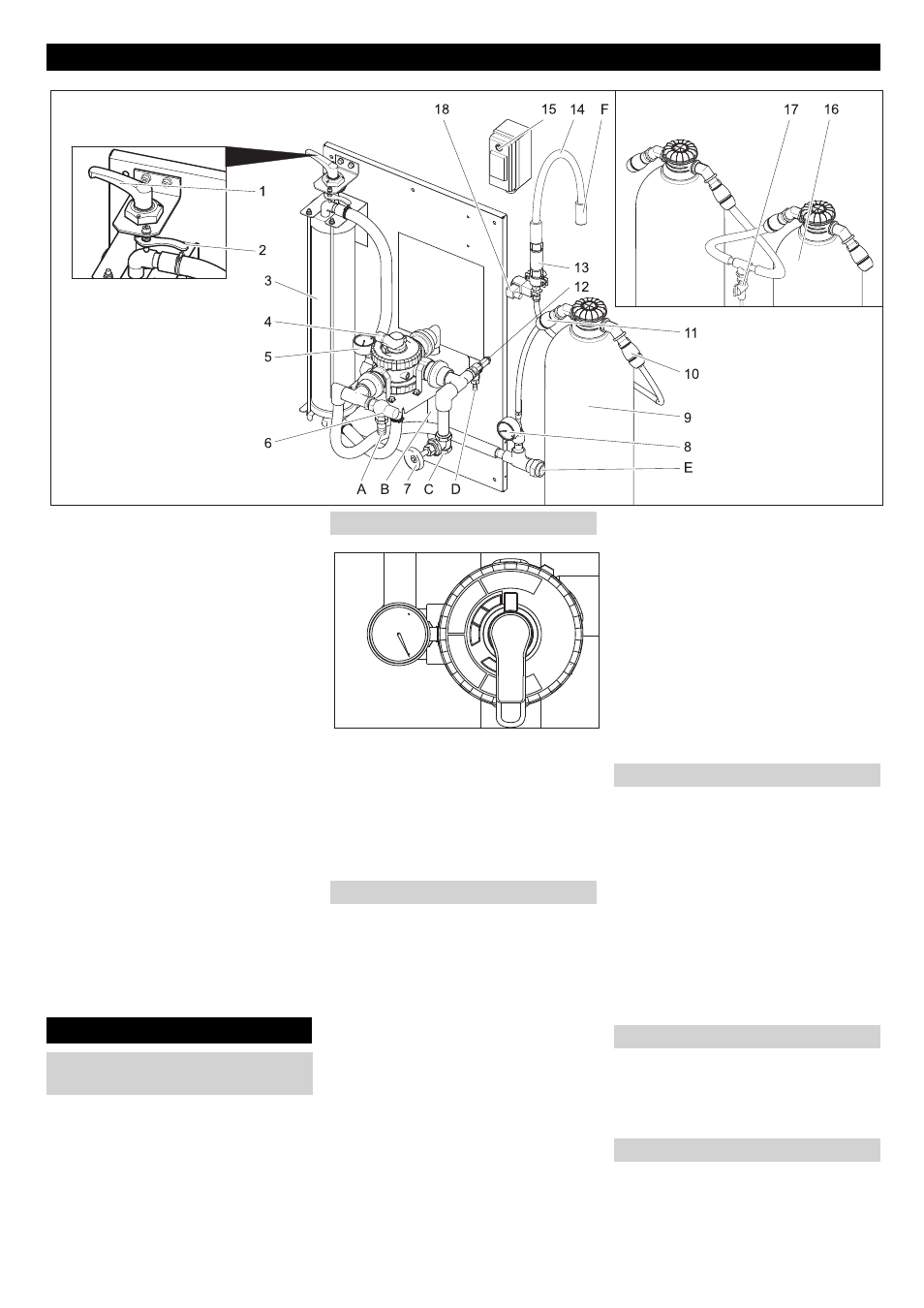

1 Piastra di bloccaggio
2 Leva di sblocco
3 Filtro a filamenti
4 Distributore multiplo
5 Manometro ingresso filtro
6 Valvola di troppopieno
7 Valvola a farfalla **)
8 Manometro filtro a carboni attivi
9 Filtro a carbone attivo
10 Uscita giunto del tubo flessibile filtro a
carboni attivi
11 Ingresso giunto del tubo flessibile filtro
a carboni attivi
12 Valvola di sicurezza
13 Montatura
14 Tubo flessibile filtrato
15 Interruttore valvola elettromagnetica
16 2. Filtro a carbone attivo **)
17 Rubinetto prova per acqua **)
18 Elettrovalvola
A Verso il separatore di fanghi
B al separatore di fanghi (risciacquo in-
verso)
C dalla pompa sommersa
D Verso il separatore di fanghi (sovra-
pressione)
E all'idropulitrice / serbatoio dell'acqua ri-
ciclata (riempimento)
F Verso la canalizzazione
**) Opzione
Per la regolazione della tensione del filtro
procedere nel modo seguente:
Ruotare la leva di serraggio verso sini-
stra fino a quando la leva si blocca e fis-
sarla con una leva di sblocco.
ruotare la leva del del distributore multi-
plo in posizione „FILTRATION“.
Avvertenza
dopo un periodo prolungato di inattività
l'azionamento del distributore multiplo ri-
chiede una forza maggiore.
verificare la tensione iniziale del filtro.
mettere in funzione la pompa in loco.
Avvertenza
In condizioni d'esercizio normali, il risciac-
quo inverso va effettuato una volta al gior-
no. Durante il risciacquo inverso l'impianto
non scarica acqua riciclata.
Con il risciacquo inverso si elimina la spor-
cizia accumulata nel filtro a filamenti. A tale
scopo, il filtro a filamenti viene sciacquato
in direzione inversa. Lo sporco sciacquato
viene condotto nel separatore di fanghi del
sistema di riciclo.
mettere in funzione la pompa in loco.
ṇ
Attenzione
La portata massima durante il risciacquo è
di 2000 l/h. All'occorrenza regolare la porta-
ta dalla valvola a farfalla 4.640-230.0).
ruotare la leva del del distributore multi-
plo in posizione „RÜCKSPÜLEN/
BACKWASH“.
Sbloccare il filtro a filamenti ruotando la
piastra di bloccaggio in senso antiorario.
Attendere 30 secondi.
Bloccare e sbloccare immediatamente il
filtro a filamenti.
Attendere la procedura per 30 secondi -
bloccare - sbloccare, ripetere per 10 volte.
Regolare nuovamente la tensione iniziale
del filtro.
ruotare la leva del del distributore multiplo
in posizione „ERSTFILTRAT/RINSE“.
Attendere 2 minuti.
ruotare la leva del del distributore multi-
plo in posizione „FILTRATION“.
Nel caso in cui l'idropulitrice o l'impianto di
autolavaggio non accolga acqua, ha luogo
una circolazione dell'acqua riciclata per
prevenire la formazione di cattivi odori.
Avvertenza
Per ridurre i costi di esercizio, durante i pe-
riodi di inattività (ad es. di notte, il fine setti-
mana) la pompa sommersa può essere
periodicamente disattivata ed attivata. La
pompa sommersa (del cliente) può essere
collegata alla rete di alimentazione anche
attraverso un temporizzatore.
Distanza di intervallo massima 1 ora.
L'impianto va fatto funzionare in locali privi di
gelo. In caso di gelo, mettere l'impianto fuori
servizio e farne fuoriuscire tutta l'acqua:
Staccare i tubi flessibili.
Svuotare l'impianto.
Disattivare la pompa in loco.
Qualora sussista il rischio di gelo, è
inoltre necessario eliminare l'acqua an-
cora presente (vedere la sezione "Pro-
tezione antigelo").
Parti dell'apparecchio
Uso
Regolazione della tensione iniziale
del filtro
Modalità Filtraggio
Risciacquo inverso
circolazione dell'acqua riciclata
Antigelo
Messa a riposo
