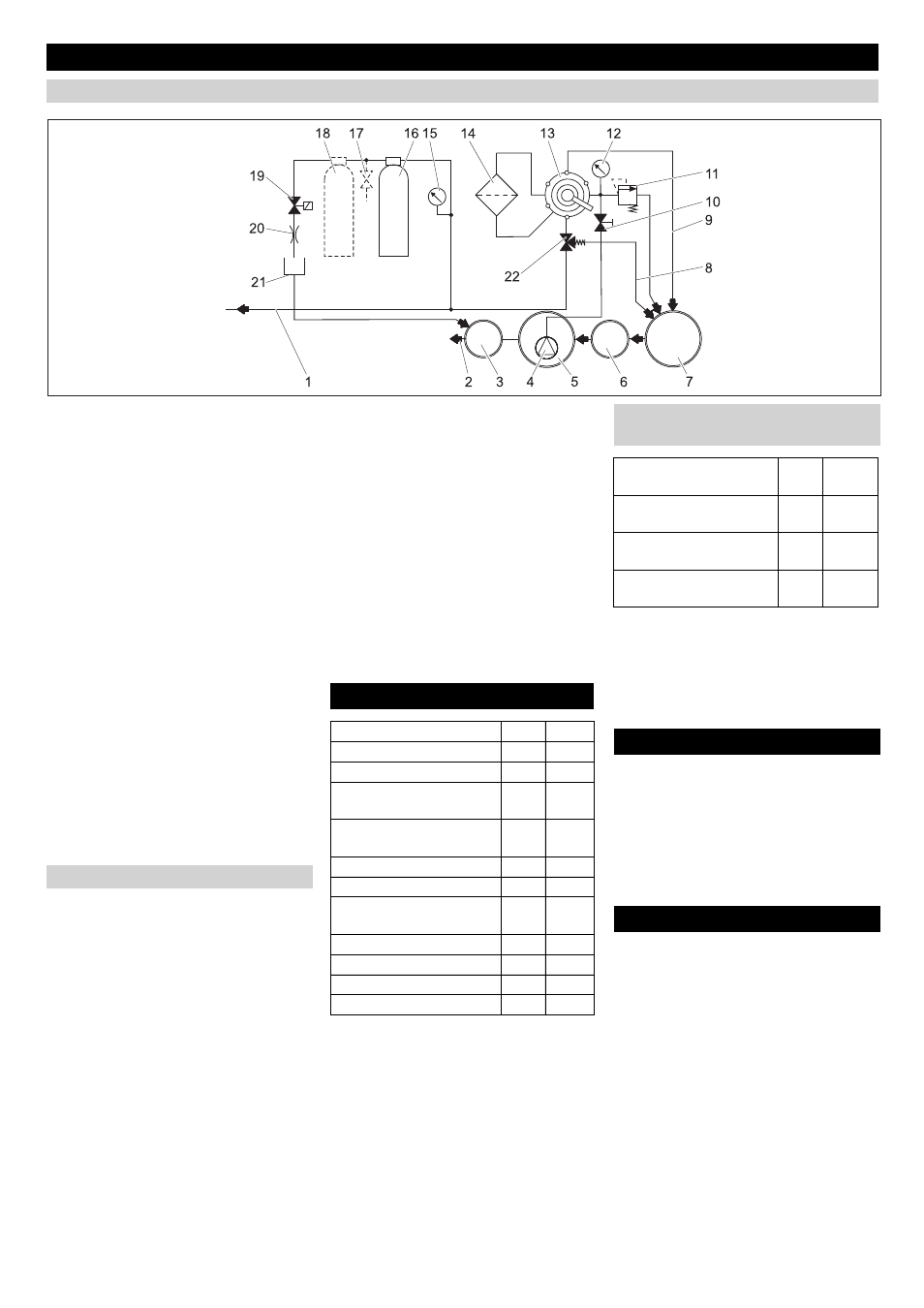

- 3
1 v rezervoar za porabno vodo/visoko-
tlačni čistilnik
2 v kanalizacijo* )
3 Kontrolni jašek *)
4 Potopna črpalka *)
5 Črpalni bazen reciklirnega sistema *)
6 Lovilna priprava (EN 858) *)
7 Lovilnik blata reciklirnega sistema *)
8 Prečrpavanje (v lovilnik blata)
9 Napeljava povratnega izpiranja
10 Dušilni ventil
11 Varnostni ventil
12 Manometer na vhodu filtra
13 Večpotni ventil
14 Filamentni filter
15 Manometer na filtru z aktivnim ogljem
16 Filter z aktivnim ogljem
17 Poskusna pipa **)
18 2. Filter z aktivnim ogljem **)
19 Magnetni ventil
20 Dušilka
21 Gibka cev filtrata
22 Prelivni ventil
*) tovarniško vgrajeno
**) Opcija
V nadaljevanju je opisana pot toka vode v
različnih položajih večpotnega ventila.
V filtrirnem obratovanju teče voda preko
– Potopna črpalka
– večpotnega ventila v položaju „FILTRA-
CIJA“
– filtra (smer toka filtriranje)
– v visokotlačni čistilnik/rezervoar za po-
rabno vodo
Pri povratnem izpiranju teče voda preko
– Potopna črpalka
– večpotnega ventila v položaju „POVRA-
TNO IZPIRANJE/BACKWASH“
– filtra (proti smeri toka filtriranje)
– v lovilnik blata
Pri splakovanju teče voda preko:
– Potopna črpalka
– večpotnega ventila v položaju „PRVI
FILTRAT/RINSE“
– filtra (smer toka filtriranje)
– v lovilnik blata
Tega položaja se za delovanje naprave ne
potrebuje.
Če nivo vode v črpalnem bazenu preseže
določeno višino, se odpre magnetni ventil
in voda se preko filtra z aktivnim ogljem
spelje v kanalizacijo. – primerna za umazano vodo
– primerna za neprekinjeno obratovanje
– z zaščito pred suhim tekom
Napotek
Črpalke s preveliko močjo se lahko priduši-
jo z nastavljanjem dušilnega ventila.
Pozor
Nevarnost poškodbe in škode! Pri transpor-
tu upoštevajte težo naprave.
Preostalo vodo, ki jo vsebuje naprava, je
potrebno pred transportom odstraniti.
Pri transportu v vozilih napravo zavarujte
proti zdrsu in prevrnitvi v skladu z vsako-
kratnimi veljavnimi smernicami.
Pozor
Nevarnost poškodbe in škode! Pri shranje-
vanju upoštevajte težo naprave.
Preostalo vodo, ki jo vsebuje naprava, je
potrebno pred shranjevanjem odstraniti.
Napravo shranite na mesto, kjer ni zmrzali.
Delovanje
Shema pretoka
Opis delovanja
FILTRACIJA
POVRATNO IZPIRANJE/BACKWASH
PRVI FILTRAT/RINSE
PREČRPAVANJE/RECIRCULATION
Funkcija filtra z aktivnim ogljem
Tehnični podatki
Napetost V 230
Frekvenca Hz 50
Zmogljivost W 12
Tlak (min.) MPa
(bar)
0,2 (2)
Tlak (max.) MPa
(bar)
0,35
(3,5)
Zmogljivost filtra l/h 1200
Količina odpadne vode l/d 550
Prostornina filtra z aktiv-
nim ogljem l 28
Širina mm 1000
Globina mm 480
Višina mm 1600
Teža kg 110
Zahteve za potopno črpalko
(tovarniško vgrajeno)
Tlak (min.) MPa
(bar)
0,2 (2)
Tlak (max.) MPa
(bar)
0,35
(3,5)
Minimalna črpalna količi-
na pri ca. 0,2 MPa (2 bar) l/h 1200
Črpalna količina, maksi-
malna l/h 2000
Transport
Shranjevanje stroja
