- 5
 Označte směr průtoku na cloně.
 Vymontujte clonu.
 Otvor clony vyčistěte pomocí jehly nebo
pomocí tenkého drátu.
 Zabudujte clonu, přitom dbejte na směr
průtoku.
 Spínač magnetického ventilu přepněte
za běhu ponorného čerpadla do polohy
"1" a zkontrolujte průtok.
 Skleněnou láhev naplňte do poloviny
vzorkem vodyl, pak naplněte filtr s aktiv-
ním uhlím a uzavřete jej.
 Skleněnou láhev 5 vteřin silně míchejte.
Pokud se vytvoří kompaktní pěnový povlak,
který se ani po 40 vteřinách nerozpustí, musíte
zajistit výměnu filtru s aktivním uhlím.
Vzhled pěny filtr je v pořádku: velice tenký
kroužek pěna na okraji, který se rychle roz-
pustí.
Vzhled pěny filtr je opotřebovaný: silný
kroužek pěny na okraji, který se nerozpustí.
 Vypněte ponorné čerpadlo.
 Odpojte hadicovou spojku na přívodu
do filtru s aktivním uhlím.
 Odpojte hadicovou spojku na vývodu
filtru s aktivním uhlím.
 Odšroubujte víko filtrační láhve.
 Vylijte obsah láhve (musí provést 2 oso-
by) a vyjměte tryskovou trubici.
 Vypláchněte filtrační láhev vodou.
 Nasaďte tryskovou trubici.
Informace
Zlikvidujte aktivní uhlí podle platných míst-
ních předpisů.

Trychtýř 4.901-090.0 nasaďte na filtrač-
ní láhev.
 Naplňte 20 litry vody.
 Naplňte 10 kg podpůrného štěrku.
 Naplňte 14 kg = 28 l aktivního uhlí.
 Naplňte filtrační láhev vodou.
 Našroubujte víko filtrační láhve a utáh-
něte.
 Výtok filtrační láhve spojte s hadicí
manometru u filtru s aktivním uhlím.
 Přívod filtrační láhve spojte s hadicí
průtokoměru.
 Zapněte ponorné čerpadlo.
 Spínač magnetického ventilu nastavte na
"1".
 Proveďte zpětný výplach filtrační láhve,
dokud nevychází voda bez bublinek.
 Spínač magnetického ventilu nastavte na
"0".
 Vypněte ponorné čerpadlo.
 Připojte filtrační láhev k systému ve
správné směru.
Informace
U zařízení s volbou nahraďte 2. filtr s aktiv-
ním uhlím filtrační láhví, tak že voda proté-
ká nově naplněnou filtrační lahví jako
druhou.

Zapněte ponorné čerpadlo.
 Zkontrolujte průtok (cca. 0,5 l/min),
popříp. vyčistěte clonu.

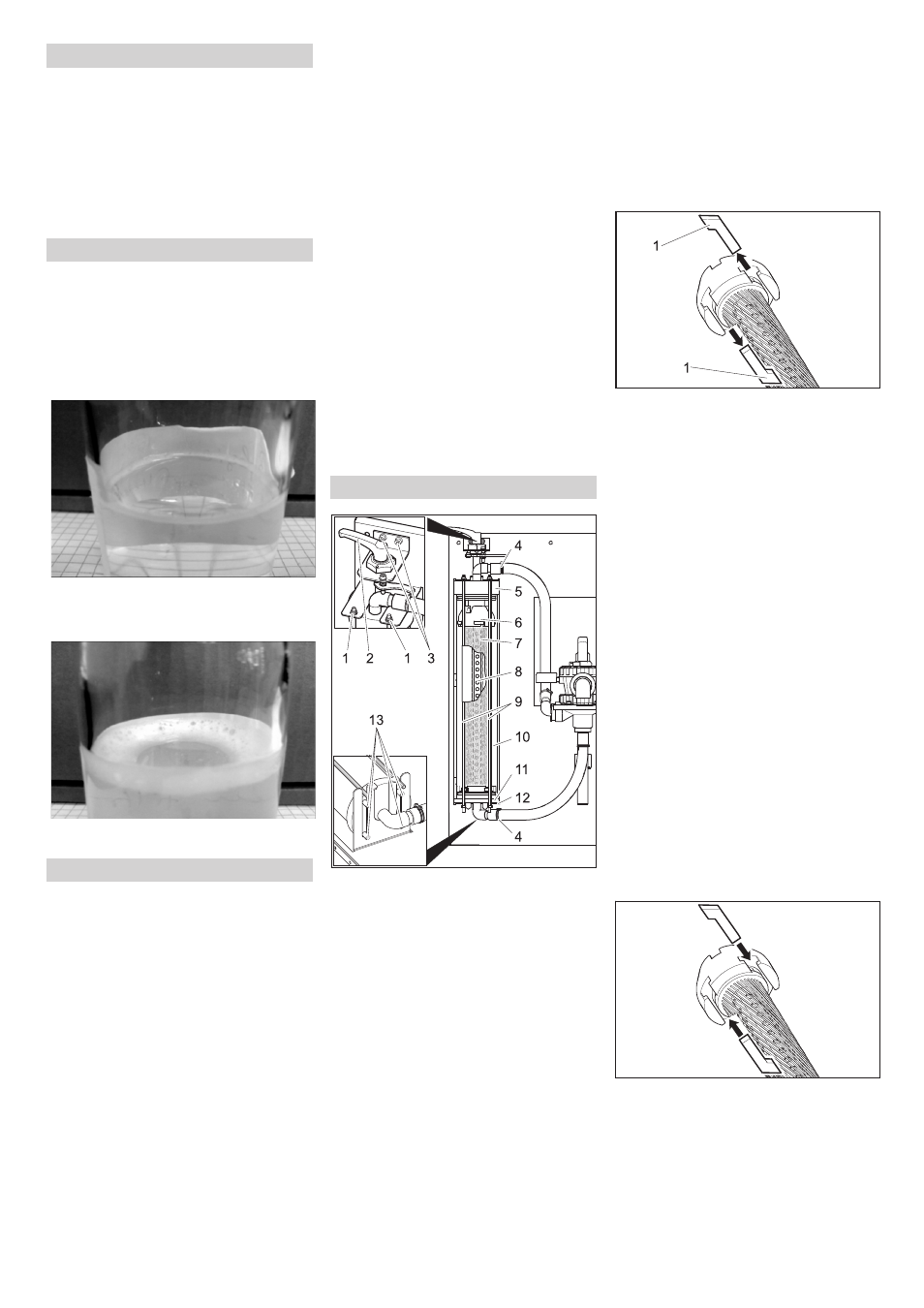

1 Matice
2 Upínací páčka
3 Šroub ložiska upínací páčky
4 Hadicová spona
5 Kryt
6 Horní díl
7 Filtrační vložka
8 Trubka filtrátu
9 Tyč se závitem
10 Vlákenový filtr
11 Spodní díl
12 Dolní deska
13 Kolík
 Uvolněte filtr.
 Otevřete hadicové spony.
 Sejměte hadice ze vsuvek pro hadice.
 Vyšroubujte oba šrouby z ložisek upí-
nací páčky.
 Upínací páčku s uložením vytáhněte
směrem nahoru.
 Vytočte matice na horním konci tyčí se
závitem.
 Sejměte montážní díly tyčí se závitem.
 Vytáhněte vláknový filtr směrem vpřed.
 Stáhněte víko vláknového filtru.
 Stáhněte dolní část vláknového filtru
včetně filtrační vložky.
1 Vodicí vložka
 Vytáhněte vodicí vložky mezi horní čás-
tí a filtrační vložkou a mezi dolní částí a
filtrační vložkou.
 Sundejte horní a dolní část z filtrační
vložky.
 Vytáhněte trubku filtrátu z filtrační
vložky,
 filtrační vložku zlikvidujte.
 Přiložte trubku filtrátu na konci nové fil-
trační vložky.
 Filtrační vložku napněte tak, aby vlákna
nebyla přetočená.
 Zasuňte trubku filtrátu do filtrační vložky
a přitom směrujte trubku filtrátu tak, že
směr kontrolujte pohledem do protější
strany filtračního prvku.
 Před další montáží promažte všechny
O-kroužky obyčejným tekutým mýdlem.
Informace
Nepoužívejte silikonový tuk. Silikon ve
vodě má negativní vliv na výsledek čištění
a sušení při mytí vozidel.

Nasaďte horní a dolní část na filtrační
prvek.
 Horní a dolní část vyrovnejte tak, aby
bylo možné nasadit vodicí vložky.
 Nasaďte vodicí vložky a lehkým otáče-
ním filtrační vložky je zajistěte.
 Nasaďte spodní část do vláknového fil-
tru a zcela ji zasuňte.
 Nasaďte víko na vláknový filtr.
 Nasaďte vláknový filtr na spodní desku
tak, aby oba zadní kolíky pasovaly do
podlouhlých otvorů desky.
Čištění clony
Zkontrolujte filtr s aktivním uhlím
Vyměňte aktivní uhlí
Vyměňte filtrační vložku
