3
1 į buitinio vandens baką / aukšto slėgio
valymo įrenginį
2 į kanalizaciją *)
3 Kontrolinė dėžė *)
4 Nardinamasis siurblys *)
5 Perdirbimo sistemos siurblio rezervuaras *)
6 Atskyriklis (EN 858) *)
7 Perdirbimo sistemos šlamo gaudyklė *)
8 Cirkuliacija (į šlamo gaudyklę)
9 Grįžtamojo skalavimo vamzdis
10 Droselinis vožtuvas
11 Apsauginis vožtuvas
12 Filtro įvado manometras
13 Daugiakanalis vožtuvas
14 Elementariųjų gijų filtras
15 Aktyvios anglies filtro manometras
16 Aktyvios anglies filtras
17 Bandomasis čiaupas **)
18 2. Aktyvios anglies filtras **)
19 Magnetinis vožtuvas
20 Droselis
21 Filtravimo žarna
22 Redukcinis vožtuvas
*) gamyklinis
**) pasirenkamas priedas
Toliau aprašomas vandens kelias įvairiose
daugiakanalio vožtuvo vietose.
Filtravimo režime vanduo teka
–
nardinamuoju siurbliu;
–
daugiakanaliu vožtuvu, esančiu padėty-
je „FILTRATION“;
–
filtru (filtravimo tėkmės kryptimi);
–
į aukšto slėgio valymo įrenginį / buitinio
vandens baką.
Grįžtamojo filtravimo režime vanduo teka
–
nardinamuoju siurbliu;
–
daugiakanaliu vožtuvu, esančiu padėty-
je „GRĮŽTAMASIS SKALAVIMAS/BAC-
KWASH“
–
filtru (prieš filtravimo tėkmės kryptį);
–
į gaudyklę.
Skalaujant vanduo teka:
–
nardinamuoju siurbliu;
–
daugiakanaliu vožtuvu, esančiu padėty-
je „PIRMINIS FILTRAVIMAS/RINSE“
–
filtru (filtravimo tėkmės kryptimi);
–
į gaudyklę.
Ši padėtis nereikalinga eksploatuojant įren-
ginį.
Jei vandens lygis siurblio rezervuare viršija
nustatytą ribą, atsidaro magnetinis vožtu-
vas ir vanduo per aktyvios anglies filtrą nu-
teka į kanalizaciją.
–
tinka užterštam vandeniui;
–
tinka naudoti nepertraukiamai;
–
turi apsaugą nuo veikimo be skysčio.
Pastaba
Per didelio našumo siurblius gali droseliuoti
reguliuojant droselinį vožtuvą.
Atsargiai
Sužalojimų ir pažeidimų pavojus! Transpor-
tuojant prietaisą, reikia atsižvelgti į jo svorį.
Prieš transportuojant reikia išleisti iš įran-
gos likusį vandenį.
Transportuojant įrenginį transporto priemo-
nėse, jį reikia užfiksuoti pagal galiojančius
reglamentus, kad neslystų ir neapvirstų.
Atsargiai
Sužalojimų ir pažeidimų pavojus! Pastatant
laikyti prietaisą, reikia atsižvelgti į prietaiso
svorį.
Prieš laikymą reikia išleisti iš įrangos likusį
vandenį.
Laikykite prietaisą nuo šalčio apsaugotoje
vietoje.
Veikimas

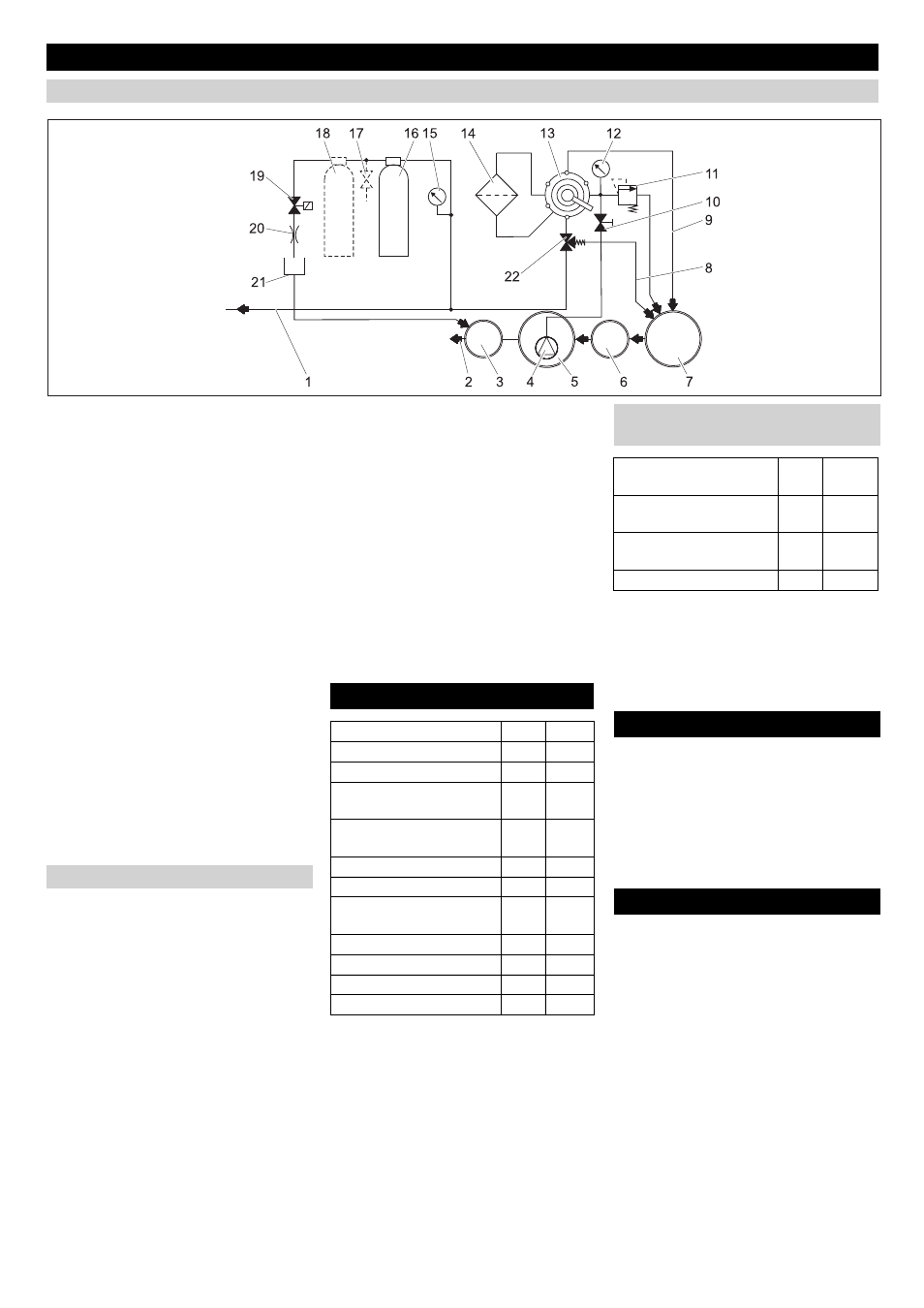

Tekėjimo schema
Veikimo aprašymas
FILTRATION (FILTRAVIMAS)
BACKWASH (GRĮŽTAMASIS SKALAVI-
MAS)
RINSE (PIRMINIS FILTRAVIMAS)
CIRKULIACIJA/RECIRCULATION
Aktyvios anglies filtro funkcija
Techniniai duomenys
Įtampa
V
230
Dažnis
Hz
50
Galia
W
12
Slėgis (min.)
MPa
(barai)
0,2 (2)
Slėgis (maks.)
MPa
(barai)
0,35
(3,5)
Filtro galia
l/h
1200
Nuotekų kiekis
l/d
550
Aktyvios anglies filtro turi-
nys
l
28
Plotis
mm
1000
Gylis
mm
480
Aukštis
mm
1600
Masė
kg
110
Reikalavimai nardinamajam s
iurbliui (gamykliniam)
Slėgis (min.)
MPa
(barai)
0,2 (2)
Slėgis (maks.)
MPa
(barai)
0,35
(3,5)
Minimalus debitas, kai 0,2
MPa (2 bar)
l/h
1200
Didžiausias debitas
l/h
2000
Transportavimas
Įrenginio laikymas
