- 2

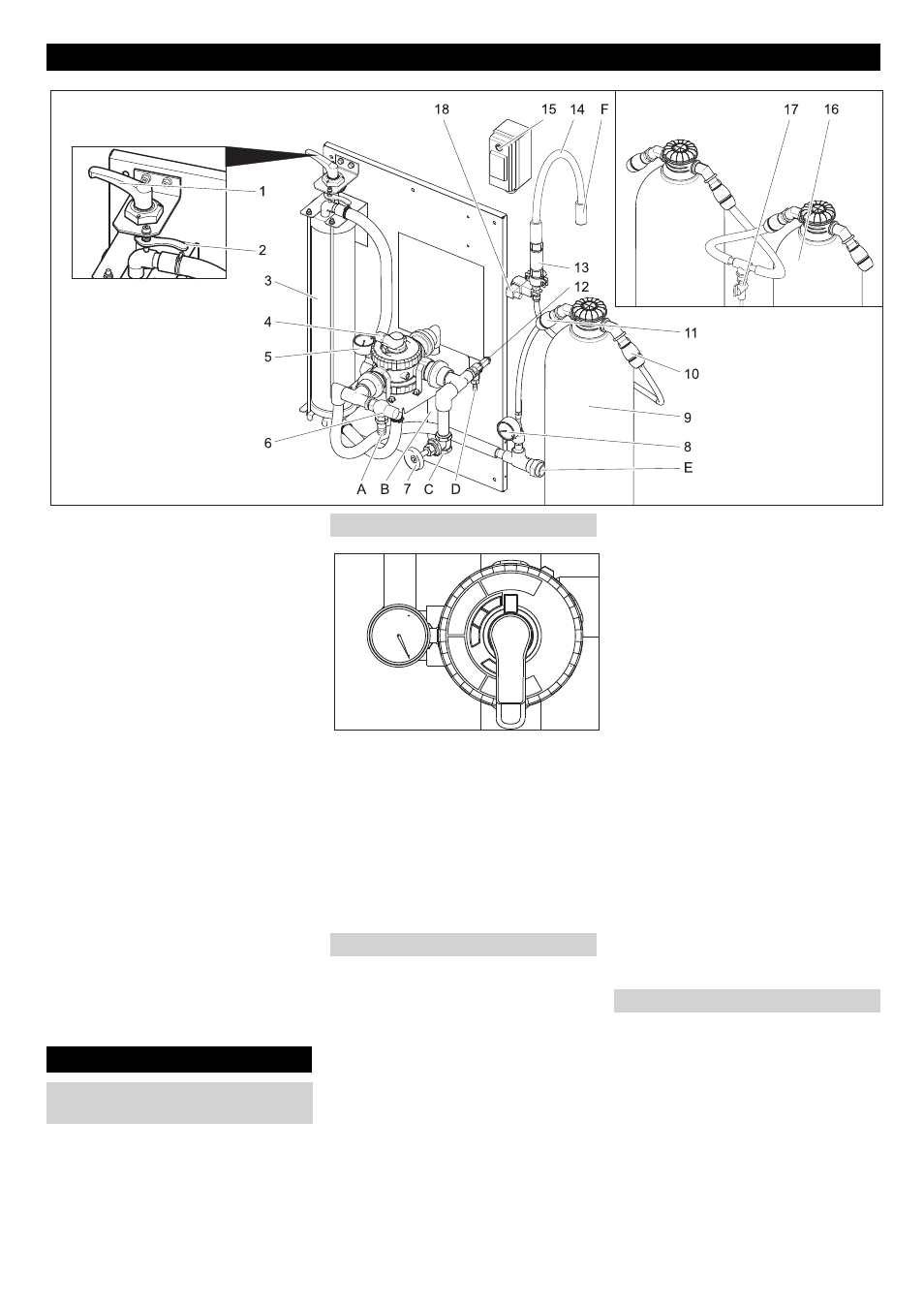

1 Рукоятка затискача
2 Важіль розблокування
3 Філаментний фільтр
4 Багатоходовий клапан
5 Манометр на вході фільтра
6 Перепускний клапан
7 Дросельний клапан **)
8 Манометр модуля з активованим
вугіллям
9 активовани вугілл
10 Вихід шлангового з'єднання модуля з
активованим вугіллям
11 Вхід шлангового з'єднання модуля з
активованим вугіллям
12 Запобіжний клапан
13 Діафрагма
14 Шланг для фільтрату
15 Вимикач магнітного клапана
16 2. активовани вугілл
17 Кран для відбирання проб **)
18 Магнітний вентиль
A До шламоуловлювача
B для шламоуловлювача (циркуляція)
C від заглибного насоса
D До шламоуловлювача (надмірний тиск)
E до очисника високого тиску/баку з
оборотною водою (вентиляція)
F До каналізації
**) Опція
Для додаткового регулювання напруги
необхідно зробити наступне:

Рукоятку затискача повернути вліво
до упору та зафіксувати за
допомогою важеля розблокування.
 Повернути важіль багатоходового
клапану у положення "Фільтрація".
Вказівка
Після тривалого простою для
спрацьовування багатоходового
клапана буде потрібне збільшення
витрат енергії.

Перевірити попередньо задану
напругу у фільтрі.
 Запустити насос, встановлений на
заводі-виготовлювачі.
Вказівка
При нормальному режимі роботи
зворотне промивання повинне
здійснюватися один раз на день. Під час
процесу зворотного промивання
установка не виробляє оборотну воду.
У процесі зворотного промивання
видаляється бруд, що зібрався в
філаментному фільтрі. Для цього слід
пропустити воду через філаментний
фільтр у зворотному напрямку.
Віддалений бруд подається у
шламоуловлювач системи повторного
використання

Запустити насос, встановлений на
заводі-виготовлювачі.
ṇ
Попередження
Максимально припустима витрата під
час зворотного промивання дорівнює
2000 л/год. При необхідності
установити величину витрати у
дросельному клапані (номер для
замовлення: 4.640-230.0).

Повернути важіль багатоходового
клапану у положення "ЗВОРОТНЕ
ПРОМИВАННЯ/BACKWASH".
 Звільнити філаментний фільтр,
повернувши рукоятку затискача
проти годинникової стрілки.
 Зачекати 30 секунд.
 Затиснути філаментний фільтр і
знову його звільнити.
 Через 30 секунд очікування
повторити процес "затиснути-
розвантажити" 10 раз.
 Знову встановити попередньо
задану напругу у фільтрі.
 Повернути важіль багатоходового
клапана в положення "ПЕРШИЙ
ФІЛЬТРАТ/RІNSE"
 Зачекати 2 хвилини.
 Повернути важіль багатоходового
клапану у положення "Фільтрація".
Якщо очисник високого тиску або миюча
установка не отримає воду, то для
уникнення появи неприємних запахів
вмикається циркуляція оборотної води.
Вказівка
Для зниження виробничих витрат
можна періодично вмикати та
вимикати заглибний насос під час
простою обладнання (наприклад, вночі
або на вихідні). Для цього можна
підключати заглибний насос
(заводський) до мережі живлення через
вимикач із годинниковим механізмом.
Максимальний інтервал - 1 година.
Елементи приладу
Експлуатація
Відрегулювати попередньо
задану напругу у фільтрі
Функціонування фільтра
Зворотне промивання
Циркуляція технічної води
