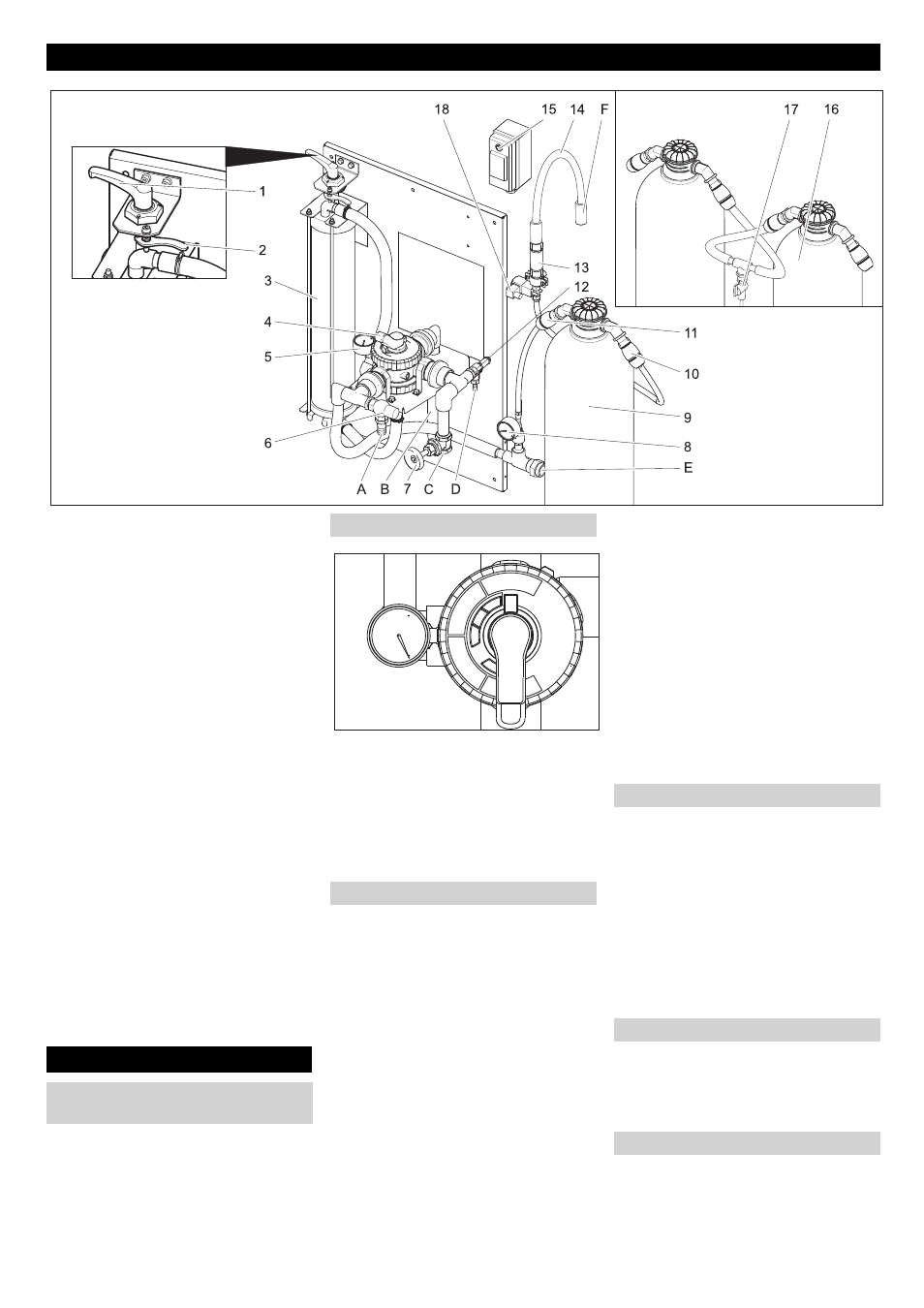

1 Do rezervoara reciklirane vode
2 Otkočna poluga
3 Filamentni filter
4 Ventil više puteva
5 Manometar, ulaz filtera
6 Prelivni ventil
7 Prigušni ventil **)
8 Manometar, filter sa aktivnim ugljem
9 Filter sa aktivnim ugljem
10 Crevna spojnica, izlaz filtera sa
aktivnim ugljem
11 Crevna spojnica, ulaz filtera sa aktivnim
ugljem
12 Sigurnosni ventil
13 Blenda
14 Crevo za filtrat
15 Prekidač magnetnog ventila
16 2. Filter sa aktivnim ugljem **)
17 Ventil za uzimanje uzoraka **)
18 Magnetni ventil
A Ka odmuljivaču
B ka odmuljivaču (povratno ispiranje)
C od potopne pumpe
D Ka odmuljivaču (nadpritisak)
E ka visokopritisnom uređaju za čišćenje
/ rezervoaru za potrošnu vodu
(punjenje)
F Ka kanalizaciji
**) Opcija
Za naknadno podešavanje zategnutosti
filtera postupite na sledeći način:

Zateznu ručicu okrenite ulevo do kraja i
zakačite na otkočnu polugu.
 Polugu višeputnog ventila okrenuti na
položaj „FILTRIRANJE“.
Napomena
Nakon dužeg stajanja uređaja je za
aktiviranje račvastog ventila potrebno
primeniti veću silu.

Proverite predzategnutost filtera.
 Pokrenite postojeću pumpu.
Napomena
Pri normalnom radu se povratno ispiranje
mora obaviti jednom dnevno. Tokom
povratnog ispiranja uređaj ne ispušta
potrošnu vodu.
Kod povratnog sapiranja se u filamentnom
filtru ukloni skupljena prljavština. Uz to se
filamentni filter ispira u obratnom smeru.
Isprana prljavština se sprovodi u hvatanje
blata recikliranog sistema.

Pokrenite postojeću pumpu.
ṇ
Upozorenje
Maksimalno dozvoljena količina protoka pri
povratnom ispiranju iznosi 2000 l/h. Prema
potrebi podesite količinu protoka na
prigušnom ventilu (kataloški br.: 4.640-
230.0).

Polugu višeputnog ventila okrenuti na
položaj „POVRATNO SAPIRANJE/
BACKWASH“.
 Filamentni filter otpustiti okretanjem
tenzione poluge u smjeru suprotnom od
kazaljke na satu.
 30 sekundi sačekati.
 Filamentni filter stegnuti i odmah
otpustiti.
 Postupak 30 sekundi čekati - stegnuti -
otpustiti, 10 puta ponoviti.
 Prednapetost filtra ponovo podesiti.
 Polugu višeputnog ventila okrenuti na
položaj „PRVI FILTRAT/CEĐENJE“.
 2 minuta sačekati.
 Polugu višeputnog ventila okrenuti na
položaj „FILTRIRANJE“.
Ako visokopritisni uređaj za čišćenje ili
perionica ne primaju vodu, potrošna voda
cirkuliše kroz sistem kako bi se izbegli
neprijatni mirisi.
Napomena
Za snižavanje troškova rada se potopna
pumpa tokom pauza u radu (npr. noću ili
vikendima) može periodično uključivati i
isključivati. U tu svrhu se (postojeća) potopna
pumpa preko vremenske sklopke može
priključiti na električnu mrežu.
Maksimalni razmak između intervala je 1 sat.
Uređaj mora da se pokreće u prostorijama
bez hrđanja. Kod hrđanja uređaj ugasiti i
vodu potpuno isprazniti:

Skinite creva.
 Postrojenje isprazniti.
 Isključite postojeću pumpu.
 Ako postoji opasnost od hrđanja, mora
dodatno voda koja se nalazu unutra biti
uklonjena (vidi paragraf „zaštita od
hrđanja“).
Sastavni delovi uređaja
Rukovanje
Podešavanje predzategnutosti
filtera
Pogon filtra
Povratno sapiranje
Prevaljivanje korisniče ove:
Zaštita od smrzavanja
Duže mirovanje uređaja
